Mechanische Montage
Scanner-Halter am DLT-V6210FL anschrauben

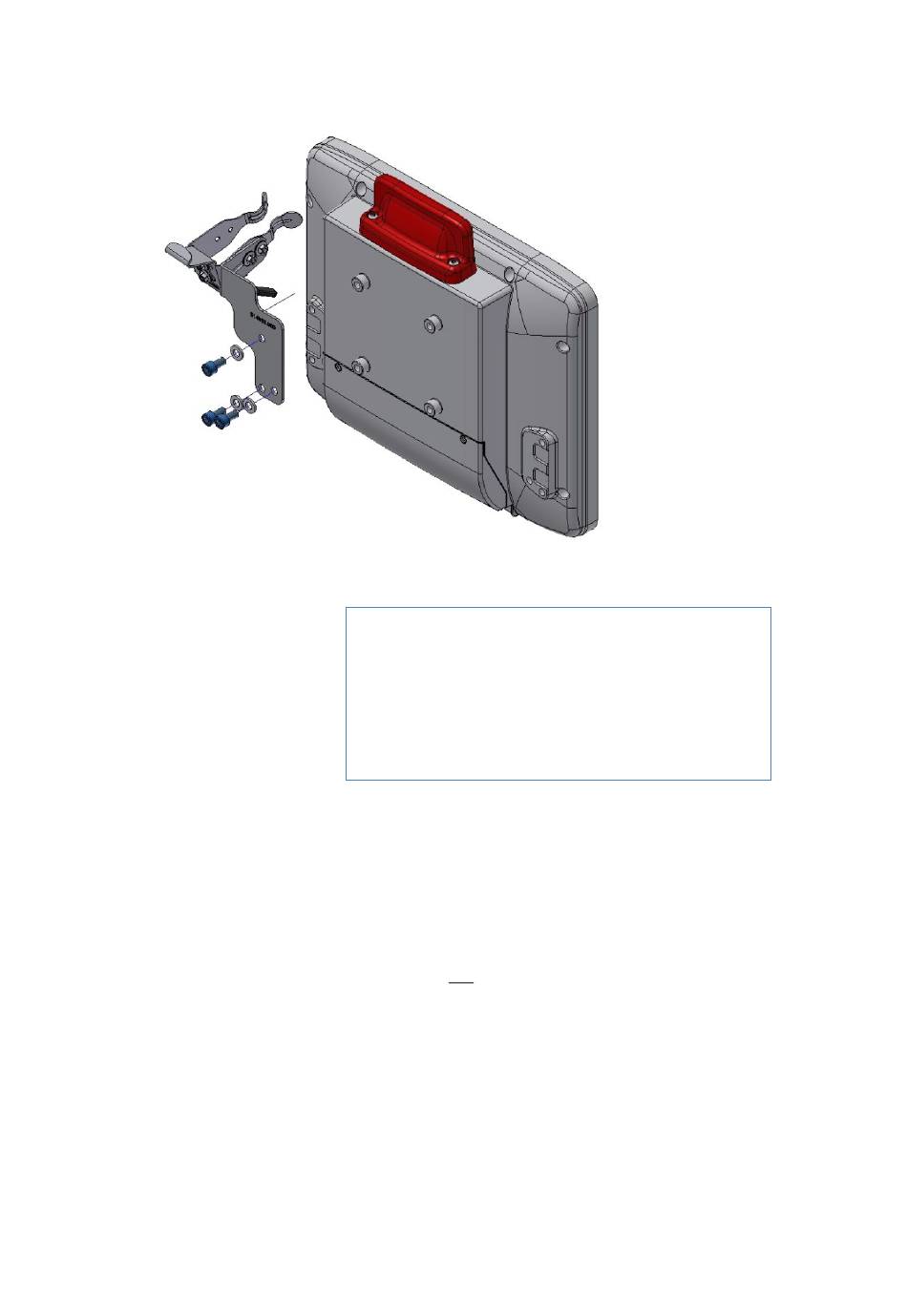

Abb. 6-6: Scanner-Halter befestigen
HINWEISE:
Die maximale Einschraubtiefe der Bohrungen am DLT-V6210FL beachten. Zu lange Schrauben
−
können die Rückseite des DLT-V6210FL durchstoßen und das Gerät irreparabel beschädigen.
Montage-Reihenfolge, falls Scanner-Halter und Montagebügel eingesetzt werden:
−
Zuerst den Montagebügel am DLT-V6210FL anbringen.
−
Danach den Scanner-Halter befestigen.
24 / 66
Befestigen Sie den Scanner-Halter mit:
−
3 x Schrauben Cyl.int.hex DIN912 M6x12 A2 TufLok
ODER: ODER: Falls an den Bohrungen eine weitere
Halterung angebracht wird:
3 x Schrauben Cyl.int.hex DIN912 M6x16 A2 TufLok
3 x Unterlegscheiben A6.4 DIN125 FE/ZN FORM A
−
DLT-V6210FL Handbuch V1.21
