Mechanische Montage
6.3.3.

Tastatur-Halter frontal befestigen

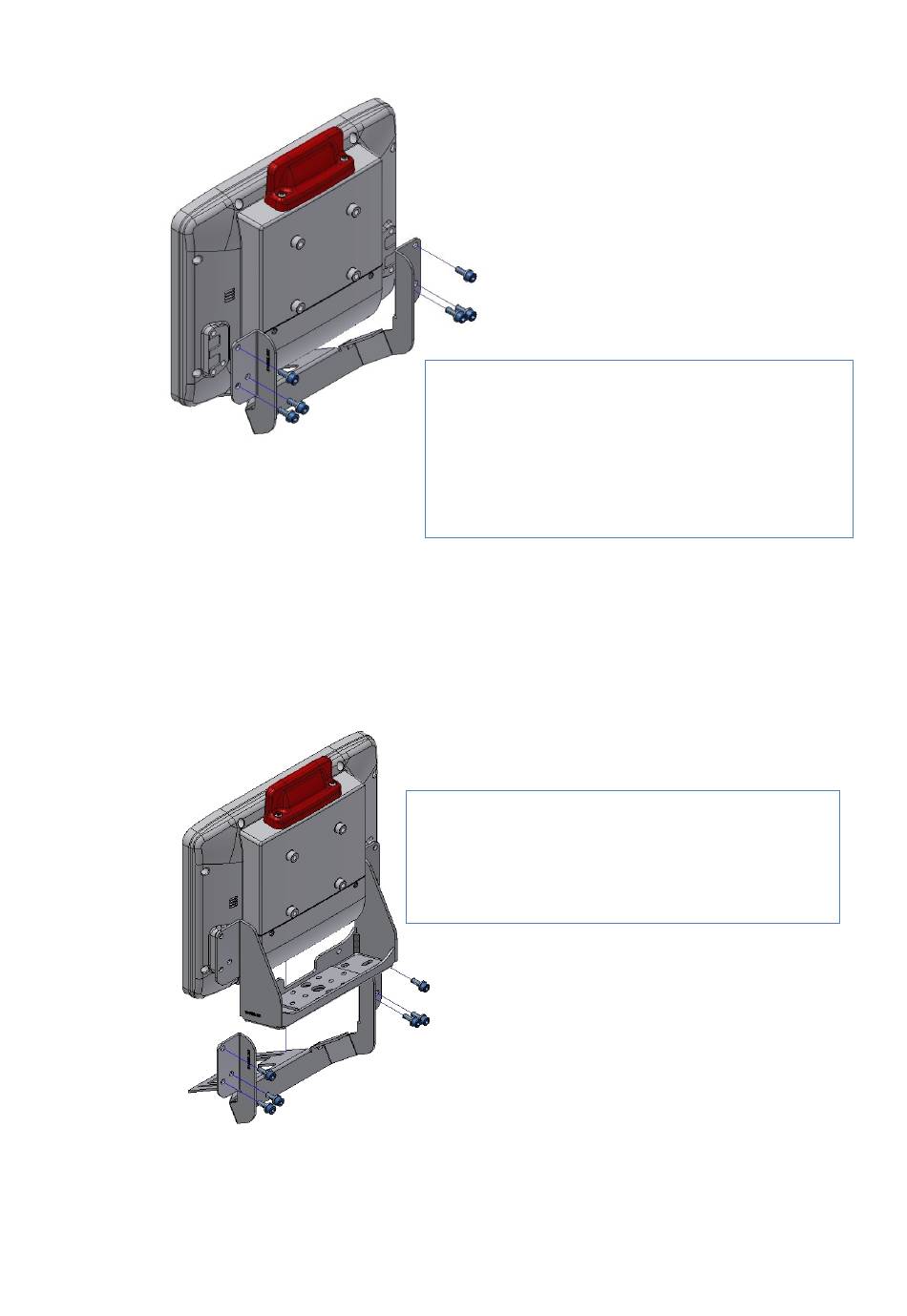

Abb. 6-3:Tastatur-Halter frontal befestigen

HINWEIS:
− Die maximale Einschraubtiefe der Bohrungen am DLT-V6210FL beachten. Zu lange Schrauben
können die Rückseite des DLT-V6210FL durchstoßen und das Gerät irreparabel beschädigen.
Abb. 6-4: Montage-Reihenfolge Tastatur-Halter und Montagebügel
22 / 66
Befestigen Sie den Tastatur-Halter mit:
6 x Unterlegscheiben A6.4 DIN125 FE/ZN FORM A
−
6 x Schrauben Cyl.int.hex DIN912 M6x12 A2 TufLok
−
ODER: Falls an den Bohrungen eine weitere Halterung
angebracht wird:
6 x Schrauben Cyl.int.hex DIN912 M6x16 A2 TufLok
Montage-Reihenfolge, falls Tastatur-Halter und
Montagebügel eingesetzt werden:
− Zuerst den Montagebügel am DLT-V6210FL anbringen.
− Danach den Tastatur-Halter befestigen.
DLT-V6210FL Handbuch V1.21 Advantech Europe B.V.
