Beispiele Befestigungsmaterial RAM Mount Sets
RAM Mount Set kurz (Armlänge, 130 mm)
Bestellnr: DL-MTRM004
Aufspannplatte RAM-Mount VESA
Befestigungsarm VESA
Federscheibe A6 DIN128 FSt galvan.
Zylinderschraube int.hex DIN912 M6x16 V2A
Unterlegscheibe ISO 8738 (DIN 1440)-A6-A2
6.3.2.
Montagebügel befestigen

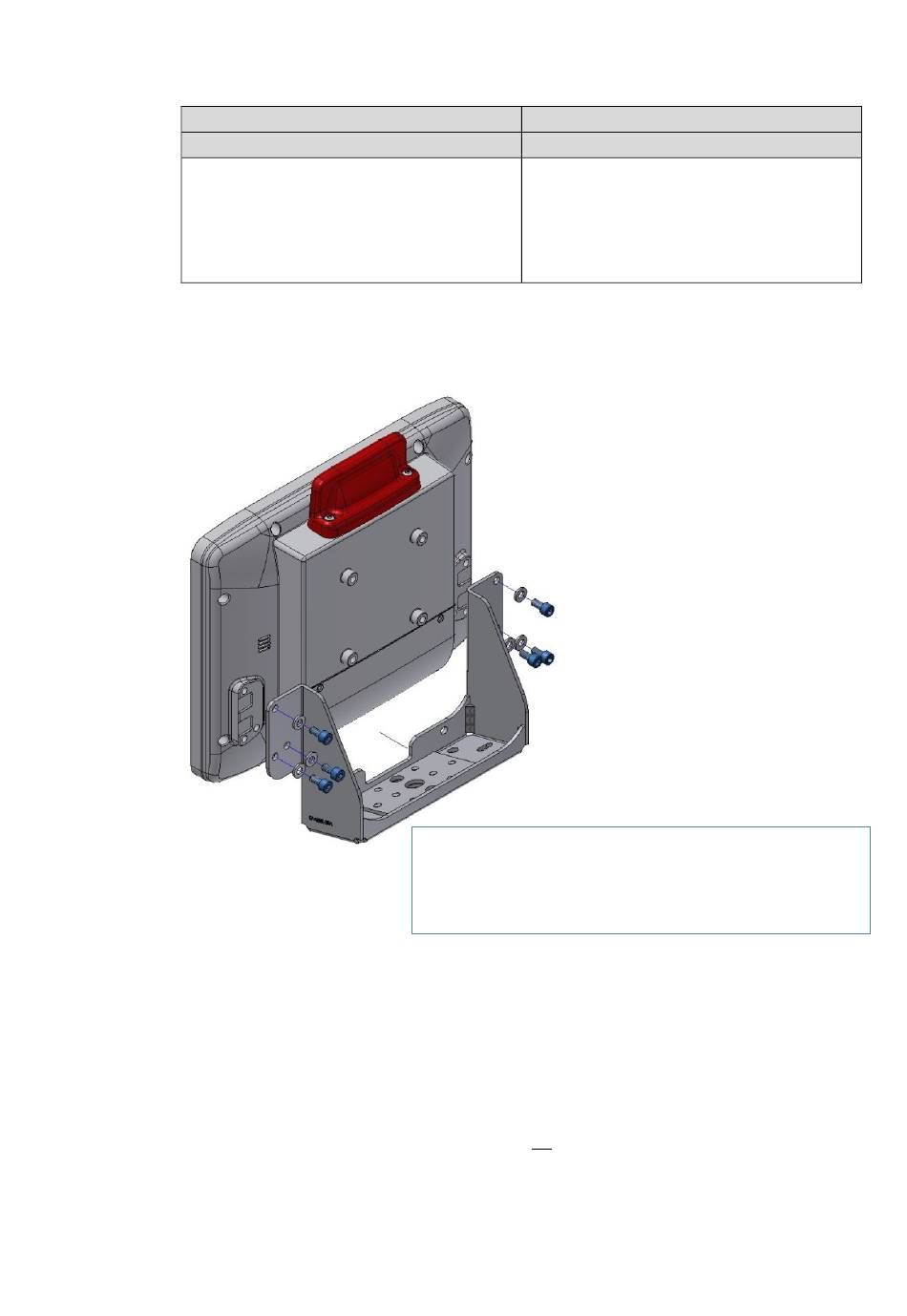

Abb. 6-2: Montagebügel befestigen
HINWEISE:
−
Die maximale Einschraubtiefe der Bohrungen am DLT-V6210FL beachten. Zu lange Schrauben
können die Rückseite des DLT-V6210FL durchstoßen und das Gerät irreparabel beschädigen.
Zusätzlich zum Montagebügel kann jeweils noch ein Zubehör-Halter pro Geräteseite befestigt
−
werden.
Advantech Europe B.V.
Befestigen Sie den Montagebügel mit:
−
6 x Schrauben Cyl.int.hex DIN912 M6x12 A2 TufLok
−
6 x Unterlegscheiben ISO 8738 (DIN 1440)-A6-A2
DLT-V6210FL Handbuch V1.21
RAM Mount Set lang (Armlänge 215 mm)
Bestellnr: DL-MTRM003
Aufspannplatte RAM-Mount VESA
Befestigungsarm VESA
Federscheibe A6 DIN128 FSt galvan.
Zylinderschraube int.hex DIN912 M6x16 V2A
Unterlegscheibe ISO 8738 (DIN 1440)-A6-A2
Mechanische Montage
21 / 66
