6.3.4.

Scanner-Halter befestigen

Zusammenbauen des Scanner-Halters

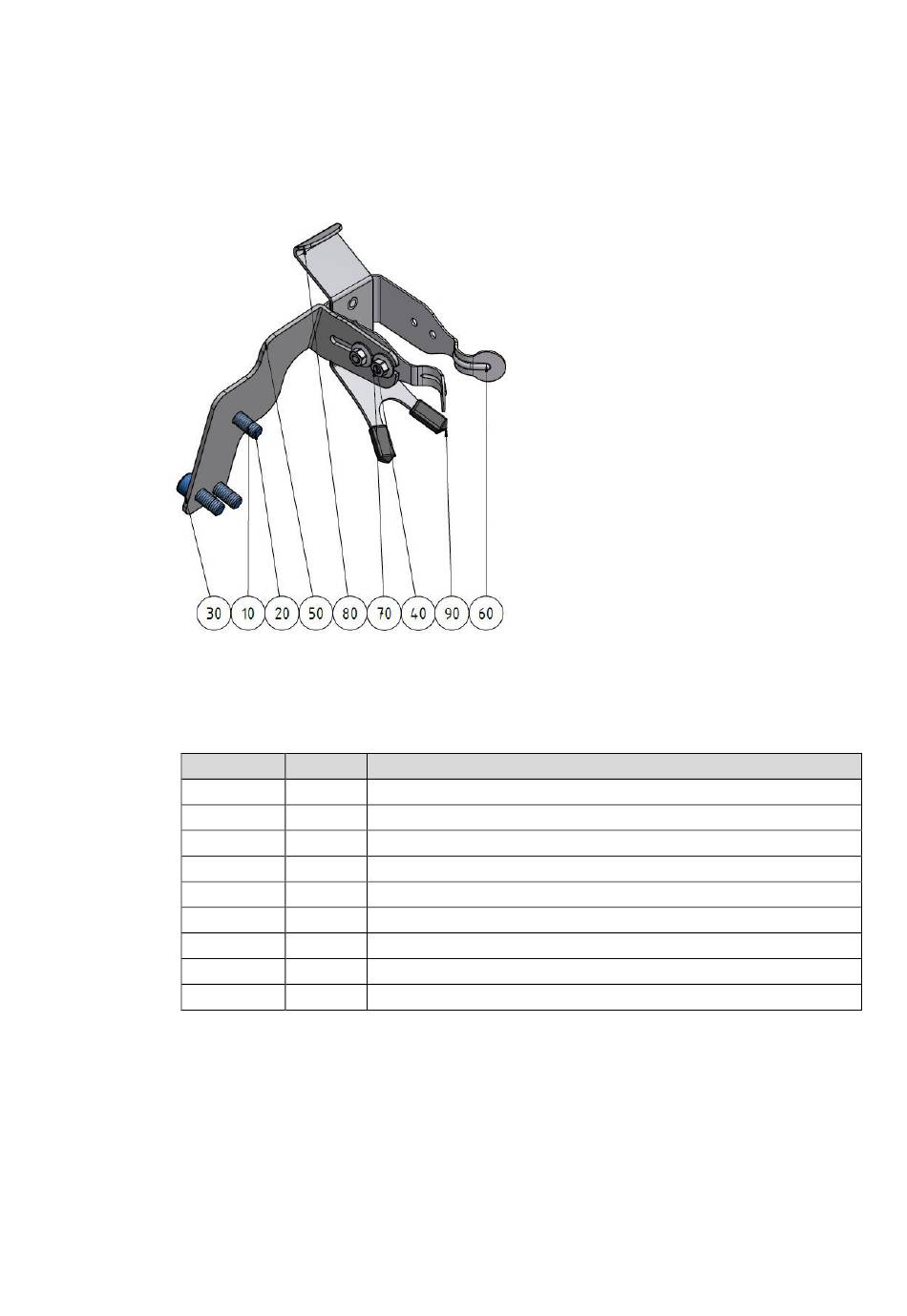

Abb. 6-5: Scanner-Halter Zusammenbau

Pos.
10
20
30
40
50
60
70
80
90
Advantech Europe B.V.
Menge Bezeichnung
3 Zylinderkopfschraube DIN912 M6x12 A2 TufLok
3 Zylinderkopfschraube M6x16 A2 TufLok
3 Unterlegscheibe A6.4 DIN125 FE/ZN FORM A
4 Mutter M4 Kegelscheibe
1 Halter - Winkel rechts – Handscanner
1 Federklammer
1 Federklammer komplett
1 Halter – Verbindungsplatte 4 - Handscanner
2 Schutzkappe
DLT-V6210FL Handbuch V1.21
