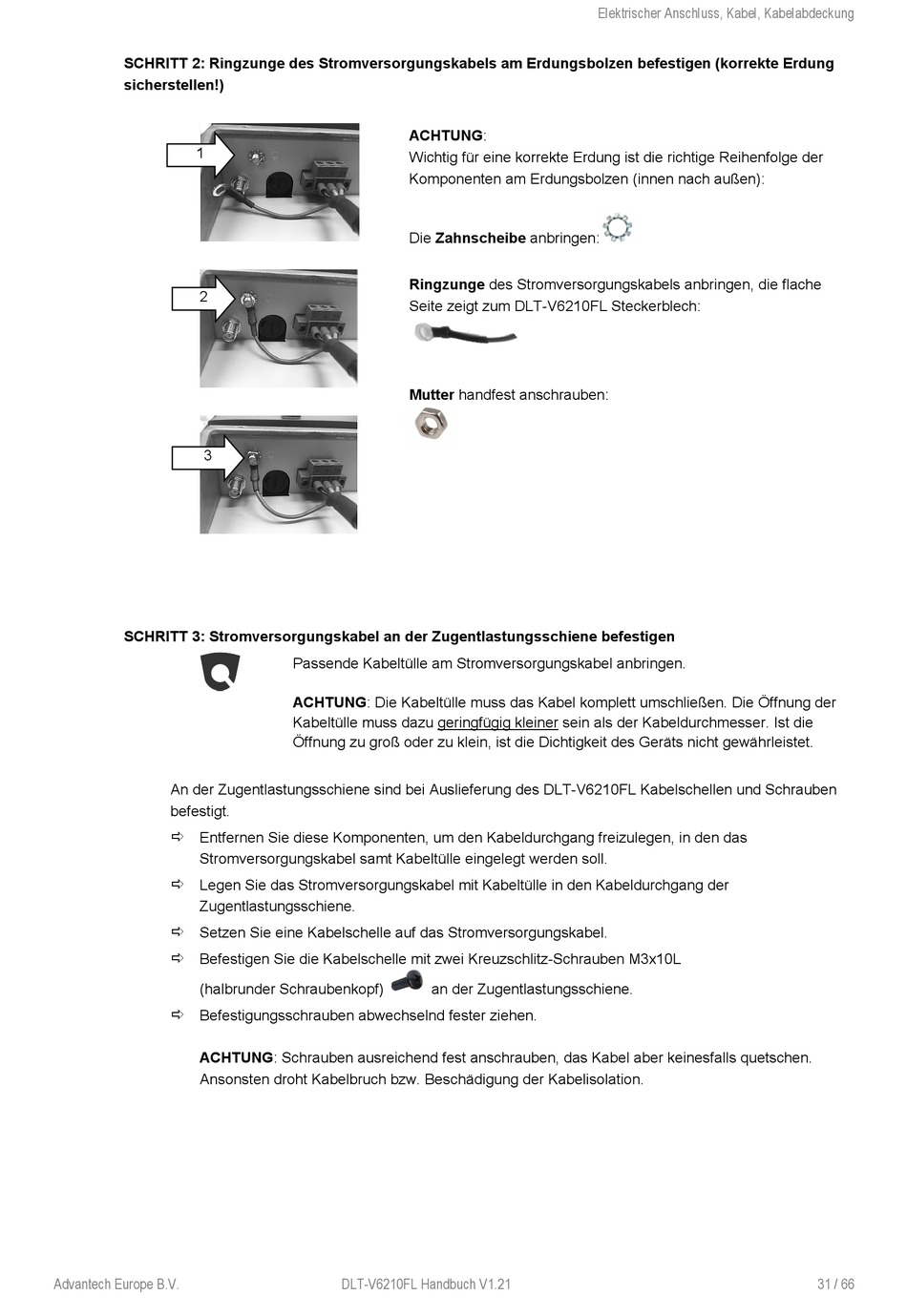

SCHRITT 2: Ringzunge des Stromversorgungskabels am Erdungsbolzen befestigen (korrekte Erdung
sicherstellen!)
1
2
3
SCHRITT 3: Stromversorgungskabel an der Zugentlastungsschiene befestigen
An der Zugentlastungsschiene sind bei Auslieferung des DLT-V6210FL Kabelschellen und Schrauben
befestigt.
Entfernen Sie diese Komponenten, um den Kabeldurchgang freizulegen, in den das
Stromversorgungskabel samt Kabeltülle eingelegt werden soll.
Legen Sie das Stromversorgungskabel mit Kabeltülle in den Kabeldurchgang der
Zugentlastungsschiene.
Setzen Sie eine Kabelschelle auf das Stromversorgungskabel.
Befestigen Sie die Kabelschelle mit zwei Kreuzschlitz-Schrauben M3x10L
(halbrunder Schraubenkopf)
Befestigungsschrauben abwechselnd fester ziehen.
ACHTUNG: Schrauben ausreichend fest anschrauben, das Kabel aber keinesfalls quetschen.
Ansonsten droht Kabelbruch bzw. Beschädigung der Kabelisolation.
Advantech Europe B.V.
ACHTUNG:
Wichtig für eine korrekte Erdung ist die richtige Reihenfolge der
Komponenten am Erdungsbolzen (innen nach außen):
Die Zahnscheibe anbringen:
Ringzunge des Stromversorgungskabels anbringen, die flache
Seite zeigt zum DLT-V6210FL Steckerblech:
Mutter handfest anschrauben:
Passende Kabeltülle am Stromversorgungskabel anbringen.
ACHTUNG: Die Kabeltülle muss das Kabel komplett umschließen. Die Öffnung der
Kabeltülle muss dazu geringfügig kleiner sein als der Kabeldurchmesser. Ist die
Öffnung zu groß oder zu klein, ist die Dichtigkeit des Geräts nicht gewährleistet.
an der Zugentlastungsschiene.
DLT-V6210FL Handbuch V1.21
Elektrischer Anschluss, Kabel, Kabelabdeckung
31 / 66
