Schritt 5

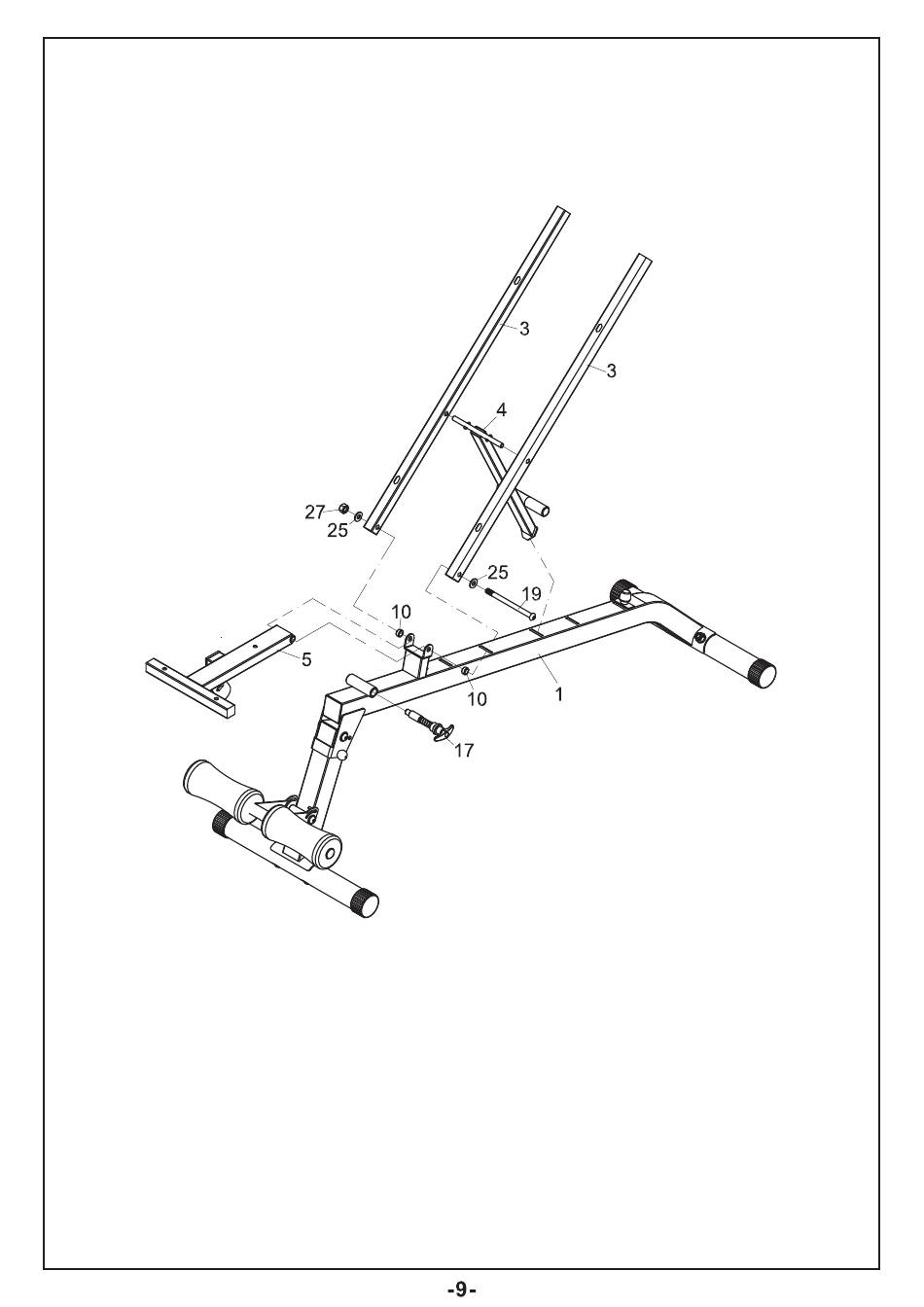

Befestigen Sie 2 x Rückenlehnenpolsterträger (3) an der Rückenlehnenpolster Neigungsstütze
(4), wie das Diagramm zeigt. Befestigen Sie dann diese und die Sitzpolsterstütze (5) an der
Halterung am Hauptgrundrahmen (1), richten Sie die Löcher aus und sichern Sie sie mit 1 x M10
x 140 Inbusschraube (19), 2 x Ø10 Unterlegscheiben (25), 2 x Ø16 x Ø11 x 13 Buchse (10) und
1 x M10 Flügelmutter (27).
Bringen Sie den Federstift (17) am Hauptgrundrahmen (1) an und ziehen Sie ihn durch Drehen
im Uhrzeigersinn fest.
Sitzhöheneinstellung - Ziehen Sie den Federstift (17) nach hinten und wählen Sie die g
ewünschte Sitzhöhe.
(Wenn der Sitz noch durch den Federstift (17) verriegelt ist, drehen Sie den Federstift (17)
gegen den Uhrzeigersinn, bis er den Sitz nicht mehr verriegelt, wenn er nach hinten gezogen
wird.) Setzen Sie dann den Federstift (17) wieder ein und drehen Sie ihn im Uhrzeigersinn, um
den Sitz fest zu arretieren.
