D-10
Spider 8: Kanal 4 - 7
Spider 8-01: Kanal 1 - 3
5 4 3 2 1
Kabelenden
einführen
5 4 3 2 1
DC-Modul mit aufge-
stecktem Klemmleisten-
stecker 5polig
Spider8

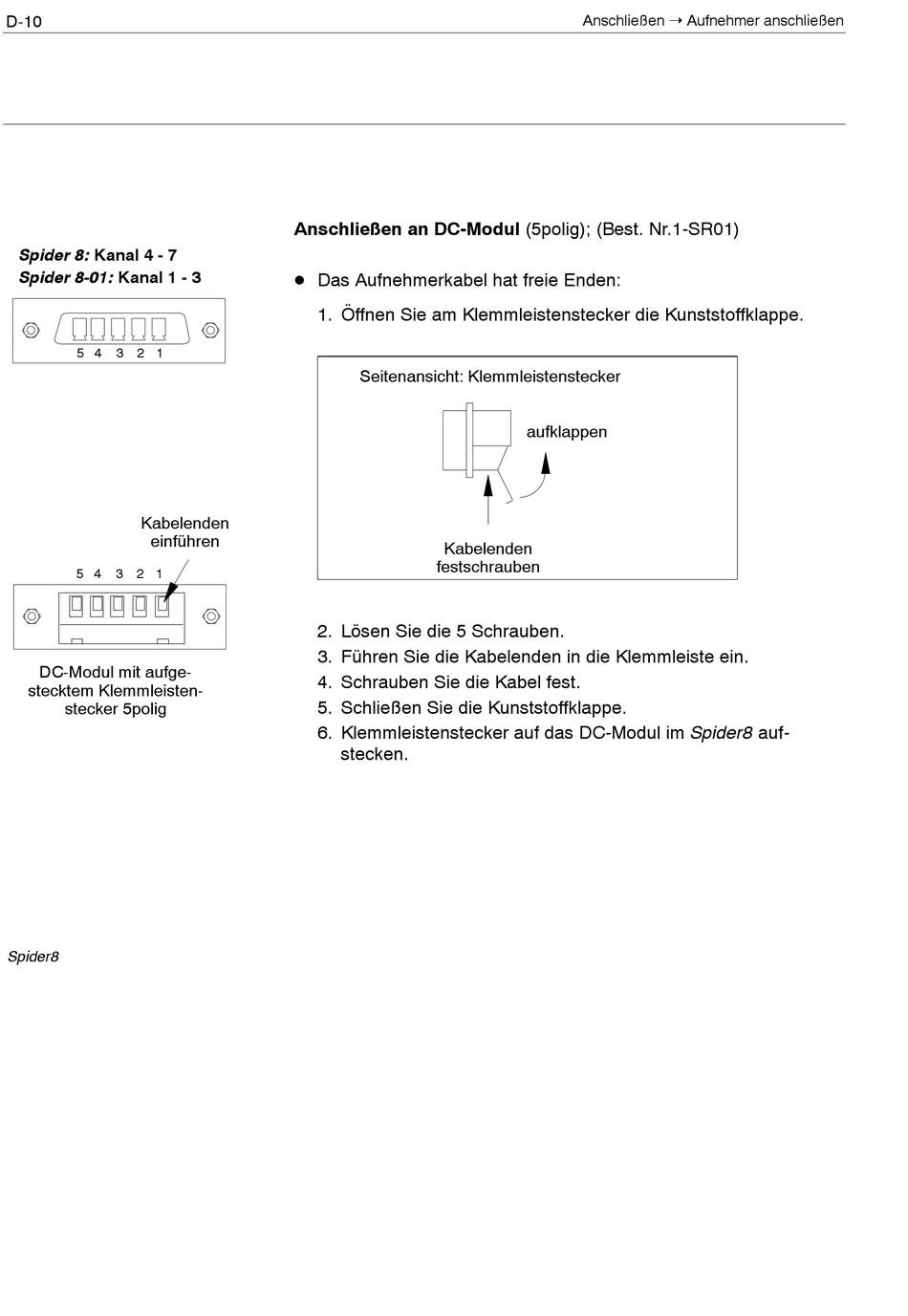

Anschließen an DC-Modul (5polig); (Best. Nr.1-SR01)
D Das Aufnehmerkabel hat freie Enden:
1. Öffnen Sie am Klemmleistenstecker die Kunststoffklappe.
Seitenansicht: Klemmleistenstecker
Kabelenden
festschrauben
2. Lösen Sie die 5 Schrauben.
3. Führen Sie die Kabelenden in die Klemmleiste ein.
4. Schrauben Sie die Kabel fest.
5. Schließen Sie die Kunststoffklappe.
6. Klemmleistenstecker auf das DC-Modul im Spider8 auf-
stecken.
Anschließen ➝ Aufnehmer anschließen
aufklappen
