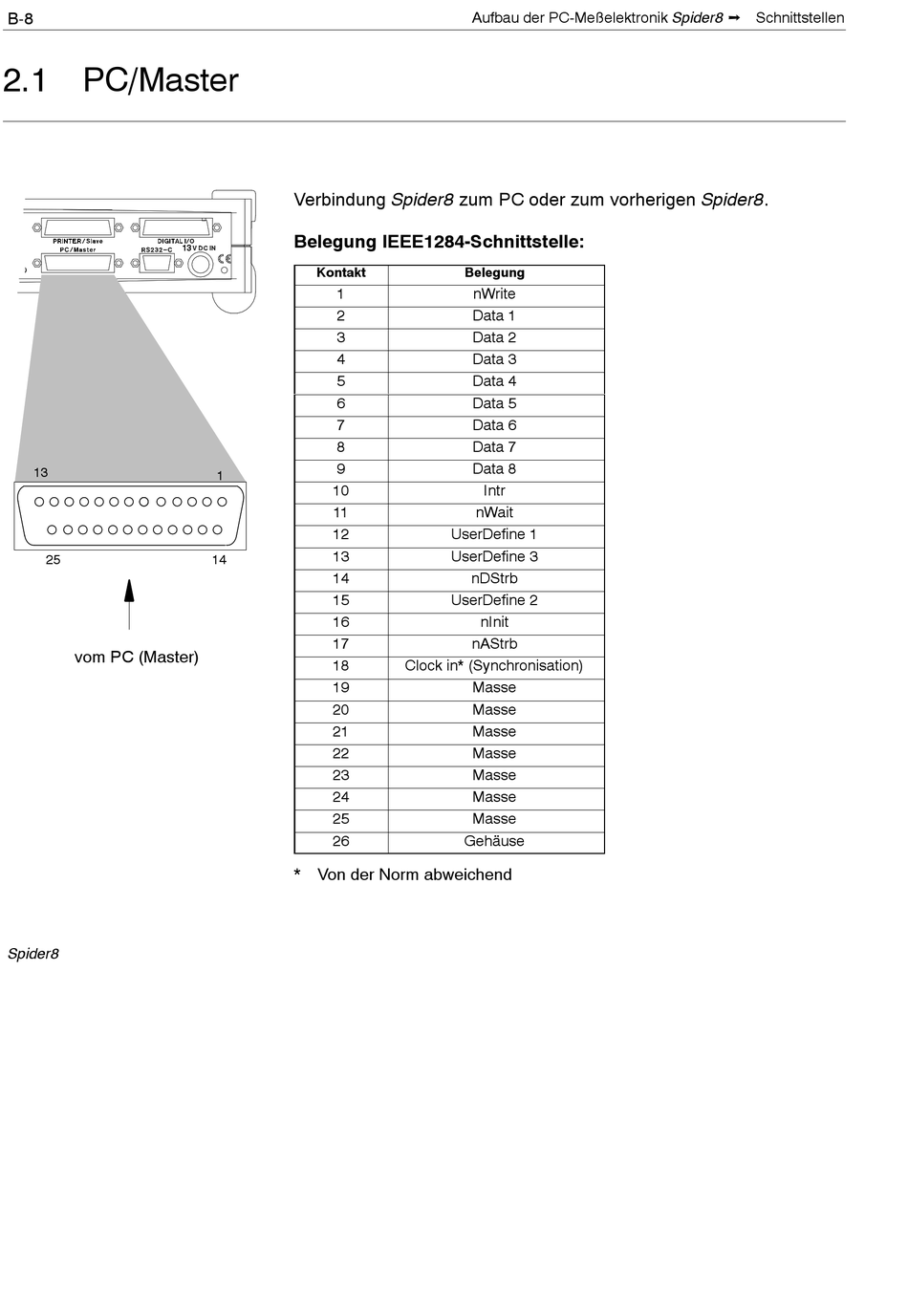

2.1 PC/Master

13
25
vom PC (Master)
Spider8
Verbindung Spider8 zum PC oder zum vorherigen Spider8.
Belegung IEEE1284-Schnittstelle:
13
Kontakt
1
2
3
4
5
6
7
8
9
1
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
* Von der Norm abweichend
Aufbau der PC-Meßelektronik Spider8 Ý Schnittstellen
Belegung
nWrite
Data 1
Data 2
Data 3
Data 4
Data 5
Data 6
Data 7
Data 8
Intr
nWait
UserDefine 1
UserDefine 3
nDStrb
UserDefine 2
nInit
nAStrb
Clock in* (Synchronisation)
Masse
Masse
Masse
Masse
Masse
Masse
Masse
Gehäuse
