6.1

Anschluss Erweiterungskarte

7

Installation

7.1

Erhalt des Produkts

7.2

Hydraulikanschluss

Einbau- und Betriebsanleitung • Wilo-Isar BOOST5 • Ed.05/12/2022

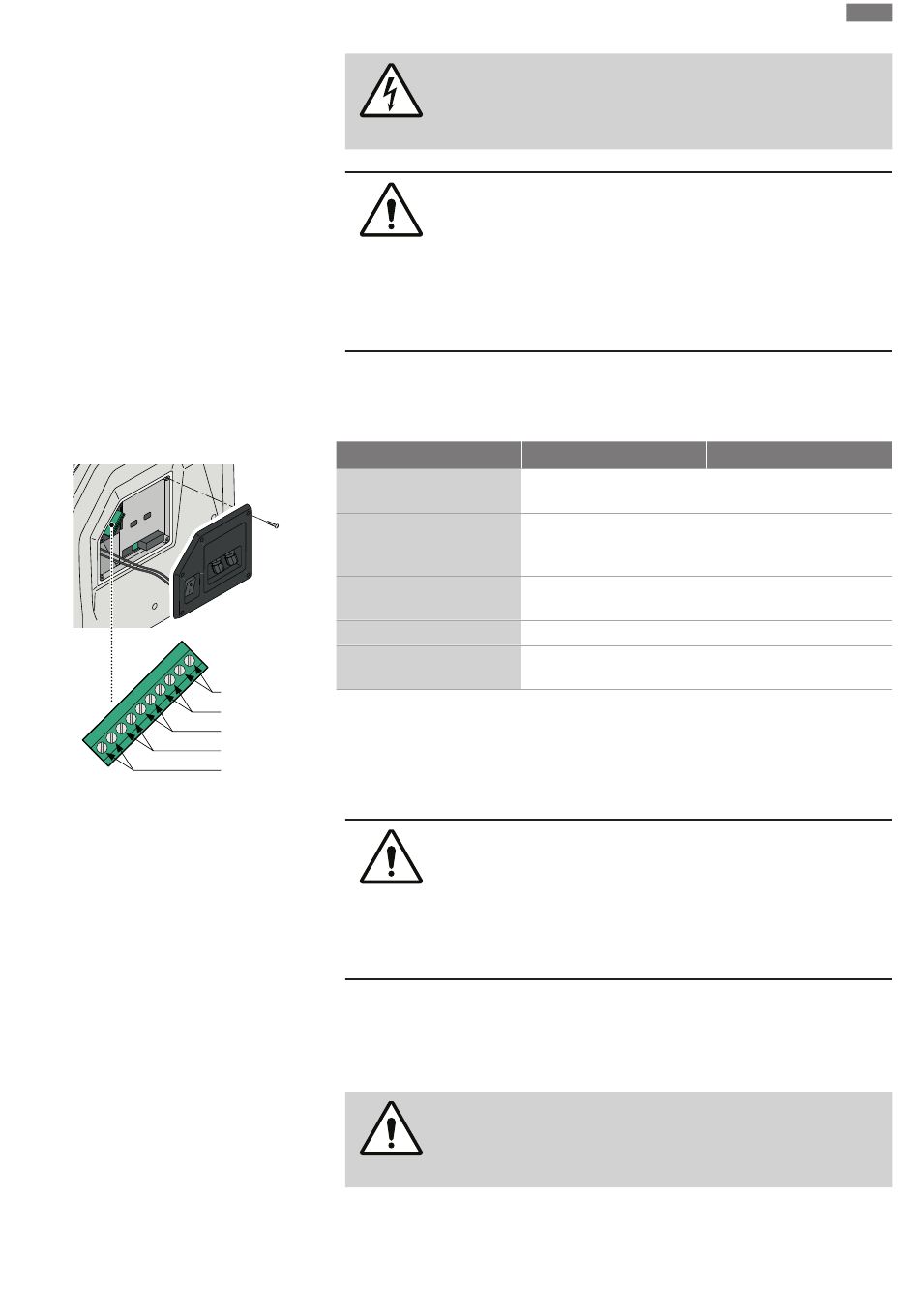

• Die Befestigungsschrauben an der Abdeckung lösen und entfernen.
• Die Abdeckung teilweise entfernen, um Zugang zur Klemmenleiste der Erweiterungskar-
te zu erhalten.
Klemmenleistenschlüssel
9-10
7-8 0 V
5-6
3-4 OUTPUT
1-2 INPUT
Einen für die Abmessungen des Gerätes (Fig. 3) geeigneten Ort auswählen, an dem die An-
schlüsse zugänglich sind.
Pumpe auspacken und Verpackung unter Beachtung der Umweltvorschriften entsorgen.
WARNUNG
Stromschlaggefahr.
Gefährdungen durch elektrischen Strom müssen verhindert werden.
VORSICHT
Gefahr von Sachschäden
An die Erweiterungskarte angeschlossene Geräte sind ausschließlich mit
separater Kleinspannung (separated extra-low voltage, SELV) zu betrei-
ben.
Beim Entfernen der Abdeckung nicht an den am Haupt-Ein-/Ausschalter
angebrachten elektrischen Kabeln ziehen.
1-2
3-4
5-6
7-8
9-10
VORSICHT
Gefahr von Sachschäden
Das Produkt horizontal und eben ausrichten.
Das Produkt an einem trockenen, gut belüfteten und vor Frost geschütz-
ten Ort installieren. Das Produkt ist nicht zur Außenaufstellung konzi-
piert.
GEFAHR

Verletzungsgefahr

Die geltenden Unfallverhütungsvorschriften müssen eingehalten werden.
Eingang PEGELMELDUNG - bei feh-
lendem Signal überbrücken
Ausgang ALARMSIGNAL – max. 0,3 A
bei 230 V Wechselstrom/ 1 A
bei 30 V Gleichstrom
Nicht angeschlossen - nicht
verwenden
0 V Nicht angeschlossen
Nicht angeschlossen - nicht
verwenden
