9

Wartung

10 Störungen, Ursachen und Be-
seitigung
Störung
Bedienfeld leuchtet nicht
Pumpe läuft nicht an
Wassermangel-Alarm
20
Grüne LED leuchtet dauerhaft + rote LED blinkt
Inspektion und Reinigung des Rückflussverhinderers (Fig. 8)
• Nach Absenken des Systemdrucks Füllschraube lösen und entfernen.
• Zum Entfernen der Rückflussverhinderer-Einheit Befestigungsschraube lösen.
• Einheit prüfen und reinigen.
• Rückflussverhinderer-Einheit wieder einbauen. Auf ordnungsgemäße Ausrichtung ach-
ten.
• Füllschraube ordnungsgemäß wieder festziehen.

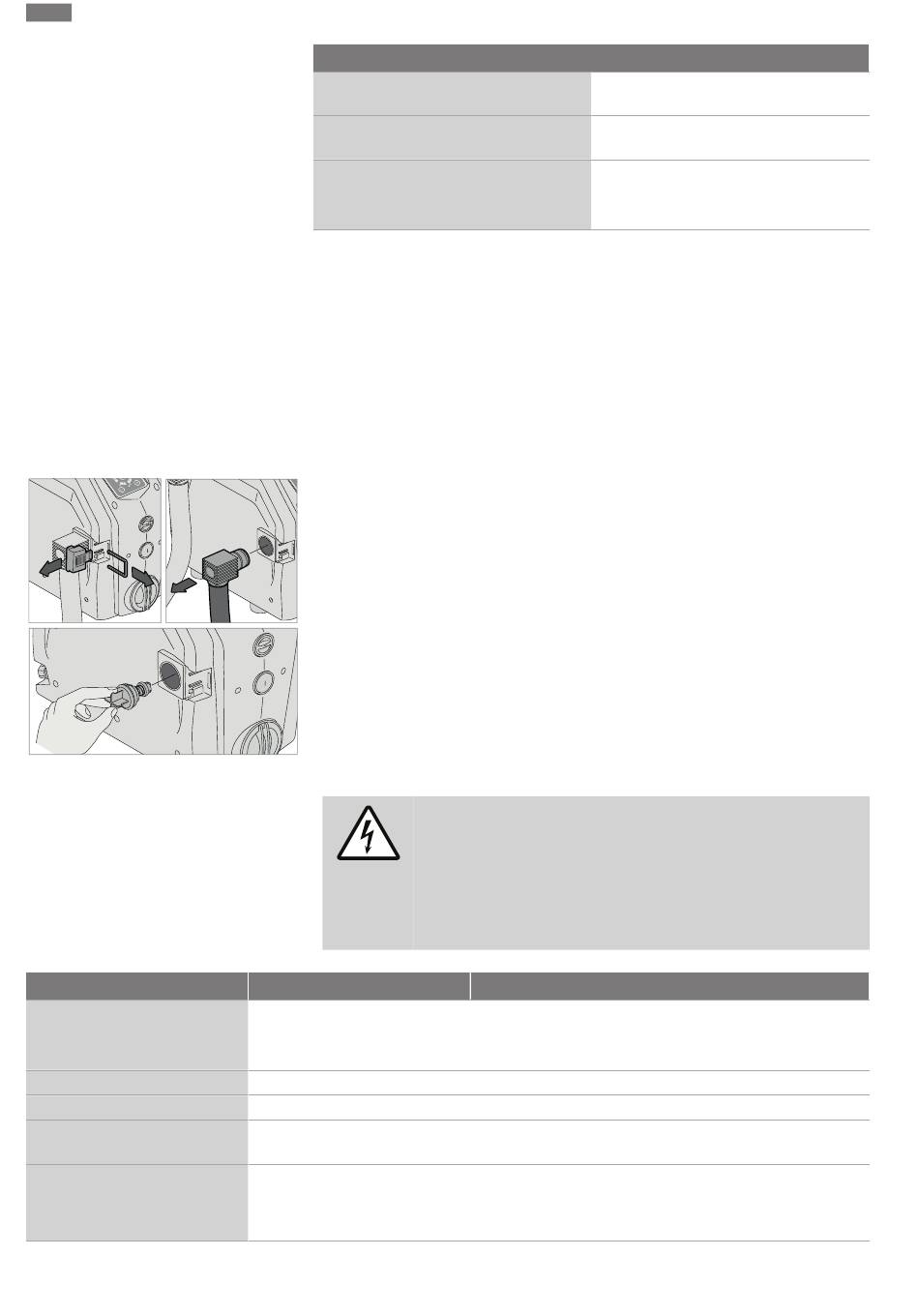

Inspektion und Reinigung des Rückflussverhinderers (Fig. 9)
• Anlagendruck reduzieren.
• Abdeckung und Gabel entfernen.
• Kniestück-Anschluss entfernen.
• Rückflussverhinderer herausnehmen.
• Teil prüfen und reinigen.
• Rückflussverhinderer wieder richtig ins Gehäuse einsetzen.
• Kniestück-Anschluss sowie Abdeckung und Gabel wieder anbringen.
WARNUNG
Stromschlaggefahr
Gefährdungen durch elektrischen Strom müssen ausgeschlossen werden.
Vor dem Durchführen von Arbeiten am elektrischen System sicherstellen,
dass die Stromversorgung der Pumpe abgeschaltet und gegen unbefug-
tes Wiedereinschalten gesichert wurde.
LED-Signal
LEDs abgeschaltet
Rote LED leuchtet dauerhaft
Rot blinkende LED
Grüne LED leuchtet dauerhaft
Rot blinkende LED, grün blinkende
LEDs in Position 1
Alarm 5 Fehlerhaftes Drucksensorsignal. Kunden-
dienst kontaktieren.
Alarm 6 Fehlerhaftes Volumenstromsensorsignal.
Kundendienst kontaktieren.
Beispiel Pumpe nach Kurzschluss im Alarmzustand
LED 1 leuchtet dauerhaft + rote LED blinkt =
Kurzschluss
Beseitigung
Prüfen, ob der seitliche Schalter auf „I" gestellt ist.
Netzspannungsversorgung und ordnungsgemäßen Zustand der
Fehlerstrom-Schutzeinrichtung prüfen.
Pumpe durch Druck auf den „I/O"-Druckknopf einschalten.
Siehe Liste der Alarmcodes in Abschnitt 8
Systemdruck sinkt nicht unter den eingestellten Betriebsdruck
ab.
Auf Wasser auf der Saugseite prüfen.
Sicherstellen, dass die Absaugung nicht behindert wird.
Pumpe füllen und ansaugen lassen.
