Montage Der Konkav-Membrane; Montage Der Konvex-Membrane - Gemü 658 Betriebsanleitung

16 Inspektion und Wartung
Druckstück lose auf Antriebsspindel aufsetzen, Aussparungen
D in Führungen C einpassen. Das Druckstück muss sich frei
zwischen den Führungen bewegen lassen!

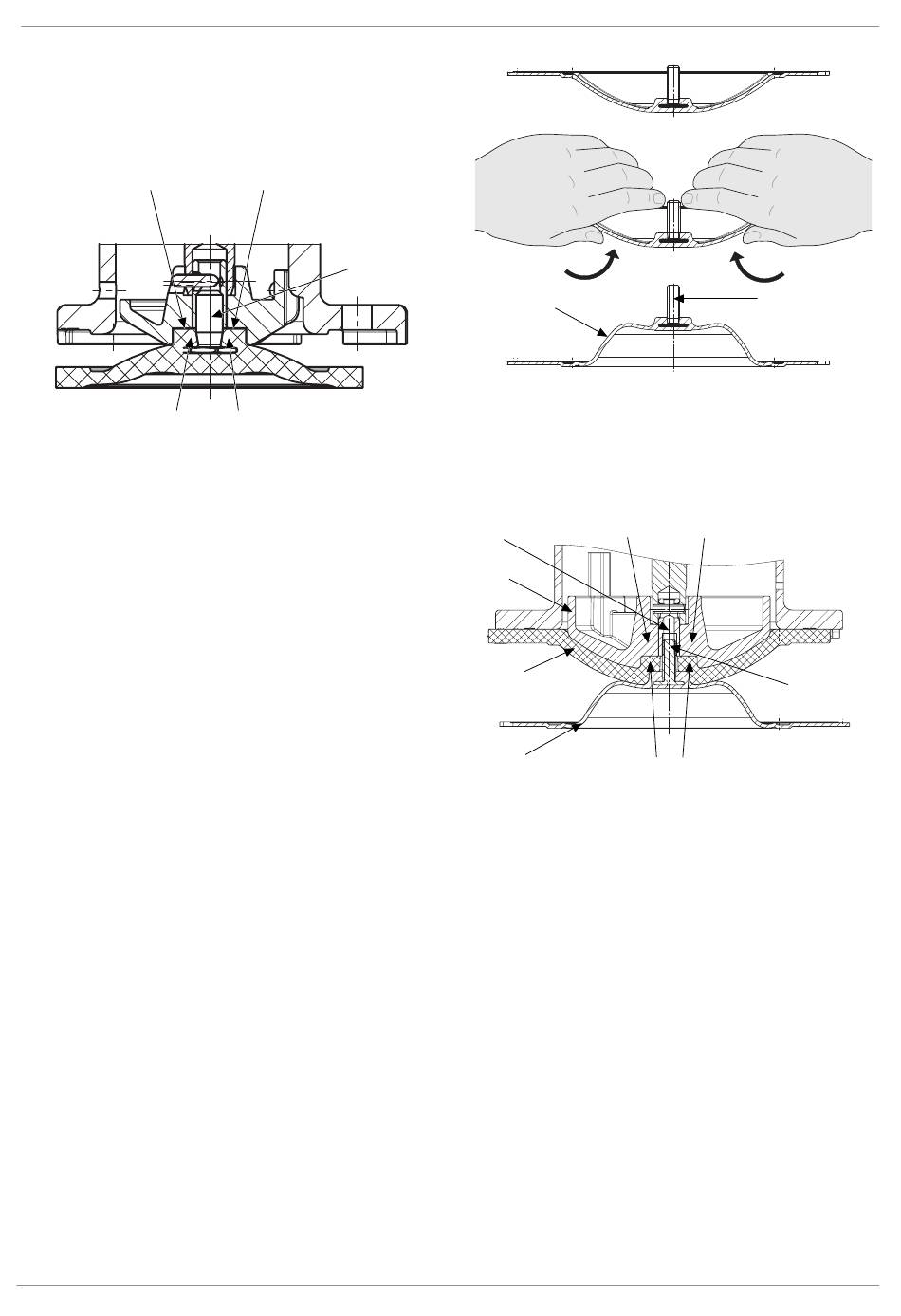

16.2.3.2 Montage der Konkav-Membrane

Druckstückaussparung
Membrandom
1. Antrieb A in Geschlossen-Position bringen.
2. Druckstück lose auf Antriebsspindel aufsetzen, Ausspa-
rungen D in Führungen C einpassen (siehe Kapitel "Allge-
meines").
3. Membrangröße 10: prüfen ob Verdrehsicherung eingeras-
tet ist.
4. Kontrollieren ob das Druckstück in den Führungen liegt.
5. Neue Membrane von Hand fest in Druckstück einschrau-
ben.
6. Kontrollieren ob Membrandom in Druckstückaussparung
liegt.
7. Bei Schwergängigkeit Gewinde prüfen, beschädigte Teile
austauschen (nur Originalteile von GEMÜ verwenden).
8. Beim Verspüren eines deutlichen Widerstands Membrane
soweit zurückschrauben, bis Membran-Lochbild mit An-
triebs-Lochbild übereinstimmt.

16.2.3.3 Montage der Konvex-Membrane

1. Antrieb A in Geschlossen-Position bringen.
2. Membrangrößen 25 - 50: Druckstück lose auf Antriebs-
spindel aufsetzen, Aussparungen D in Führungen C ein-
passen (siehe Kapitel "Allgemeines").
3. Kontrollieren ob das Druckstück in den Führungen liegt.
4. Neuen Membranschild von Hand umklappen; bei großen
Nennweiten saubere, gepolsterte Unterlage verwenden.
GEMÜ 658
I.
II.
Membranpin
Membranschild
III.
5. Neue Stützmembrane auf Druckstück auflegen.
6. Membranschild auf Stützmembrane auflegen.
7. Membranschild von Hand fest in Druckstück einschrau-
ben. Der Membrandom muss in der Druckstückausspa-
rung liegen.
Verbindungsstück
Druckstück
Stützmembrane
Membranschild
8. Bei Schwergängigkeit das Gewinde prüfen, beschädigte
Teile austauschen.
9. Beim Verspüren eines deutlichen Widerstands Membrane
soweit zurückschrauben, bis Membran-Lochbild mit An-
triebs-Lochbild übereinstimmt.
10. Membranschild von Hand fest auf die Stützmembrane drü-
cken, so dass sie zurückklappt und an der Stützmembrane
anliegt.
36 / 40
Membranpin
Druckstücksaussparung
Membrandom
