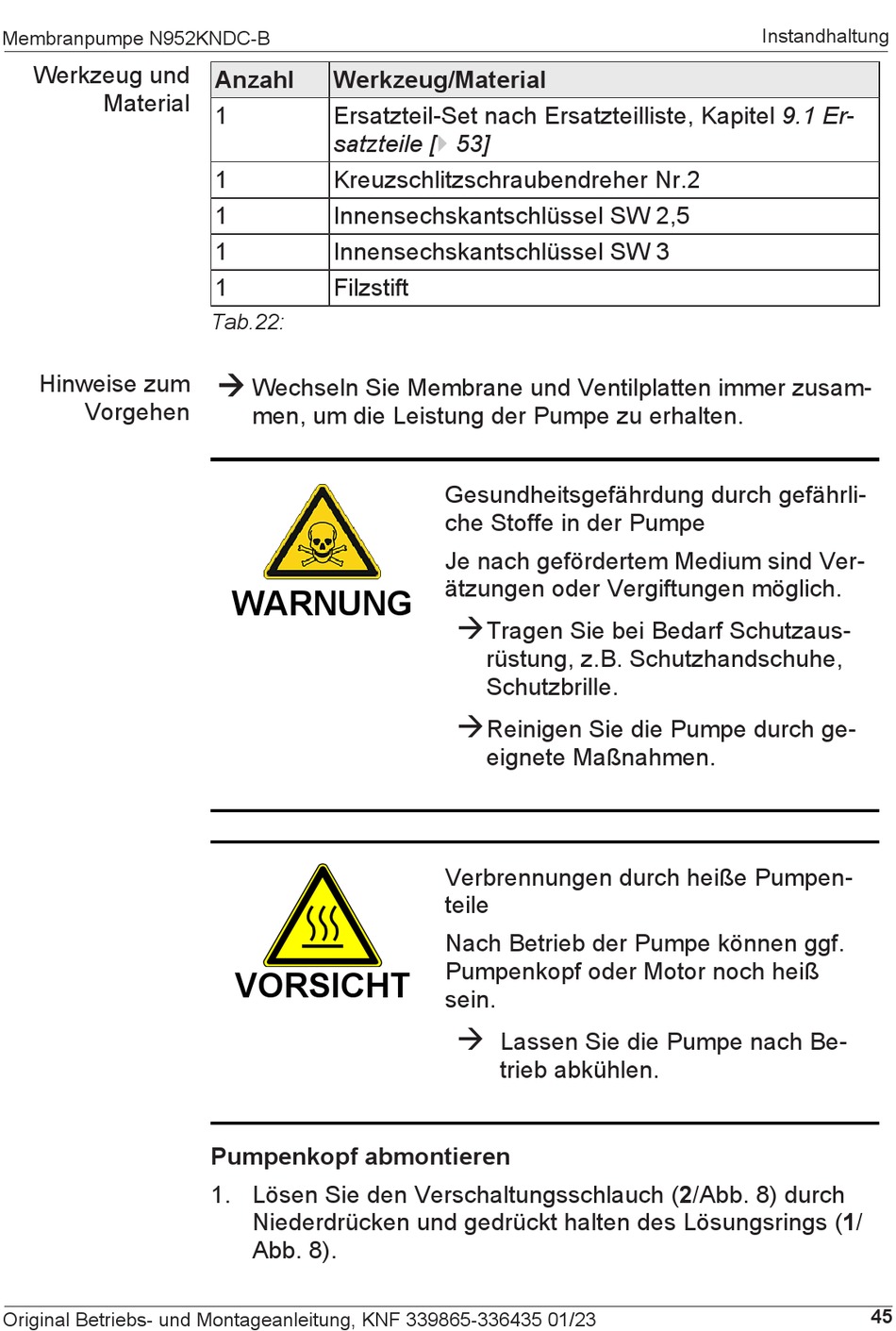

KNF N 952 Original - Betriebs- Und Montageanleitung Seite 45

Membranpumpe N952KNDC-B
Werkzeug und
Material
Hinweise zum
Vorgehen
Original Betriebs- und Montageanleitung, KNF 339865-336435 01/23
Anzahl Werkzeug/Material
1 Ersatzteil-Set nach Ersatzteilliste, Kapitel 9.1 Er-
satzteile [} 53]
1 Kreuzschlitzschraubendreher Nr.2
1 Innensechskantschlüssel SW 2,5
1 Innensechskantschlüssel SW 3
1 Filzstift
Tab.22:
à
Wechseln Sie Membrane und Ventilplatten immer zusam-
men, um die Leistung der Pumpe zu erhalten.
WARNUNG
VORSICHT
Pumpenkopf abmontieren
1. Lösen Sie den Verschaltungsschlauch (2/Abb. 8) durch
Niederdrücken und gedrückt halten des Lösungsrings (1/
Abb. 8).
Gesundheitsgefährdung durch gefährli-
che Stoffe in der Pumpe
Je nach gefördertem Medium sind Ver-
ätzungen oder Vergiftungen möglich.
à
Tragen Sie bei Bedarf Schutzaus-
rüstung, z.B. Schutzhandschuhe,
Schutzbrille.
à
Reinigen Sie die Pumpe durch ge-
eignete Maßnahmen.
Verbrennungen durch heiße Pumpen-
teile
Nach Betrieb der Pumpe können ggf.
Pumpenkopf oder Motor noch heiß
sein.
à
Lassen Sie die Pumpe nach Be-
trieb abkühlen.
Instandhaltung
45
