Einstellung des Drehendschalters für rechten Antrieb

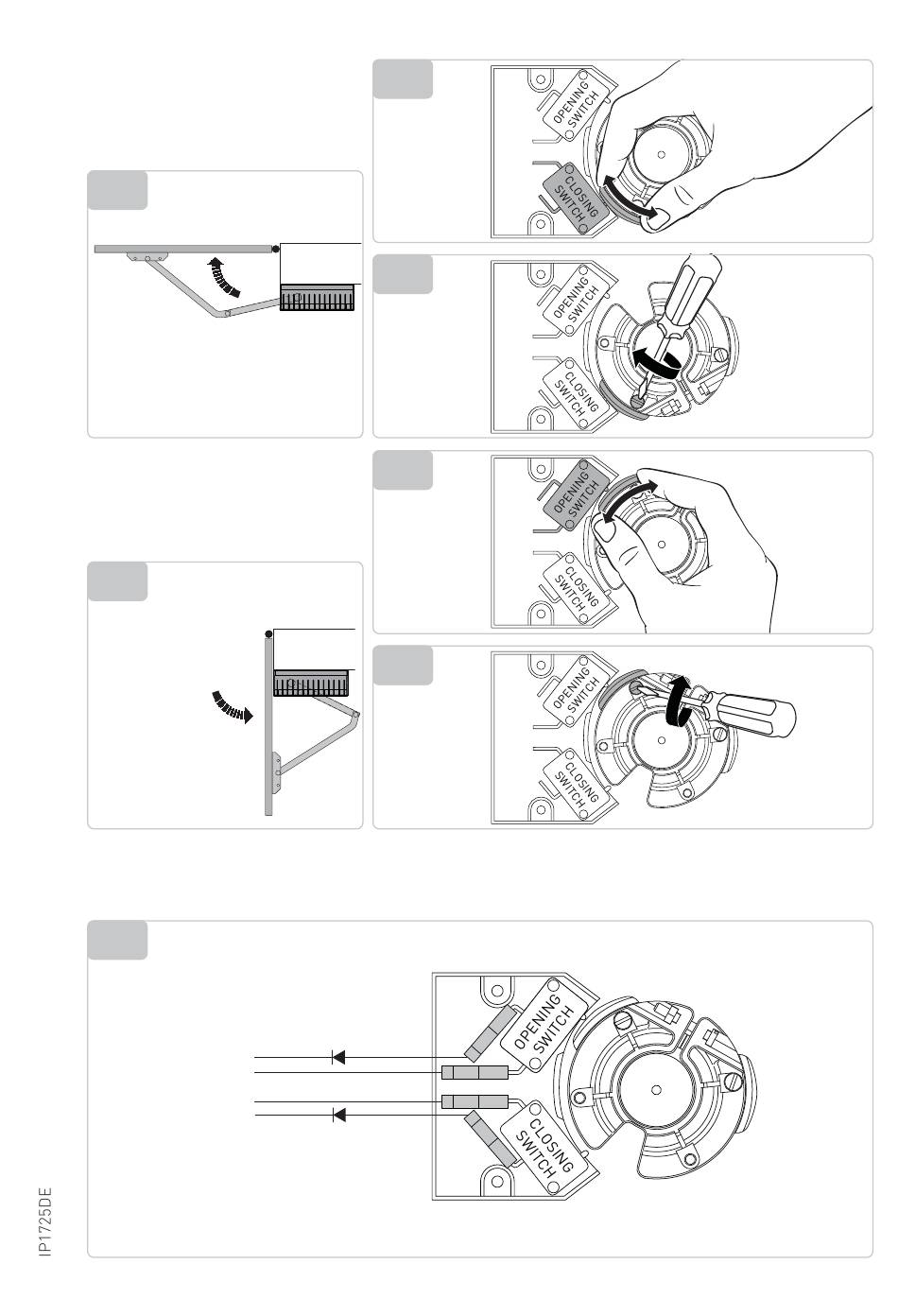

Schließen Sie den Flügel vollstän-
dig [1] und bewegen Sie den Nock-
en, um den Schließmikroschalter
zu aktivieren [2]. Ziehen Sie die
Schraube des Nockens fest [3].
1
Öffnen Sie den Flügel vollständig
[4] und bewegen Sie den Nocken,
um den Öffnungsmikroschalter
zu aktivieren [5]. Ziehen Sie die
Schraube des Nockens fest [6].
4
Verbinden Sie die Faston-Stecker der Endschalterkabel mit den Mikroschaltern, wie in der Ab-
bildung dargestellt [7]. Weitere Einzelheiten zu den Funktionen oder Einstellungen finden Sie in
Kapitel 5 und/oder im technischen Handbuch der elektronischen Steuerung.
7
32/35
31/34
33/36
32/35
2
3
5
6 6
15
