6.3 Schlüsselgriff mit Entriegelungsschlaufe DEB04

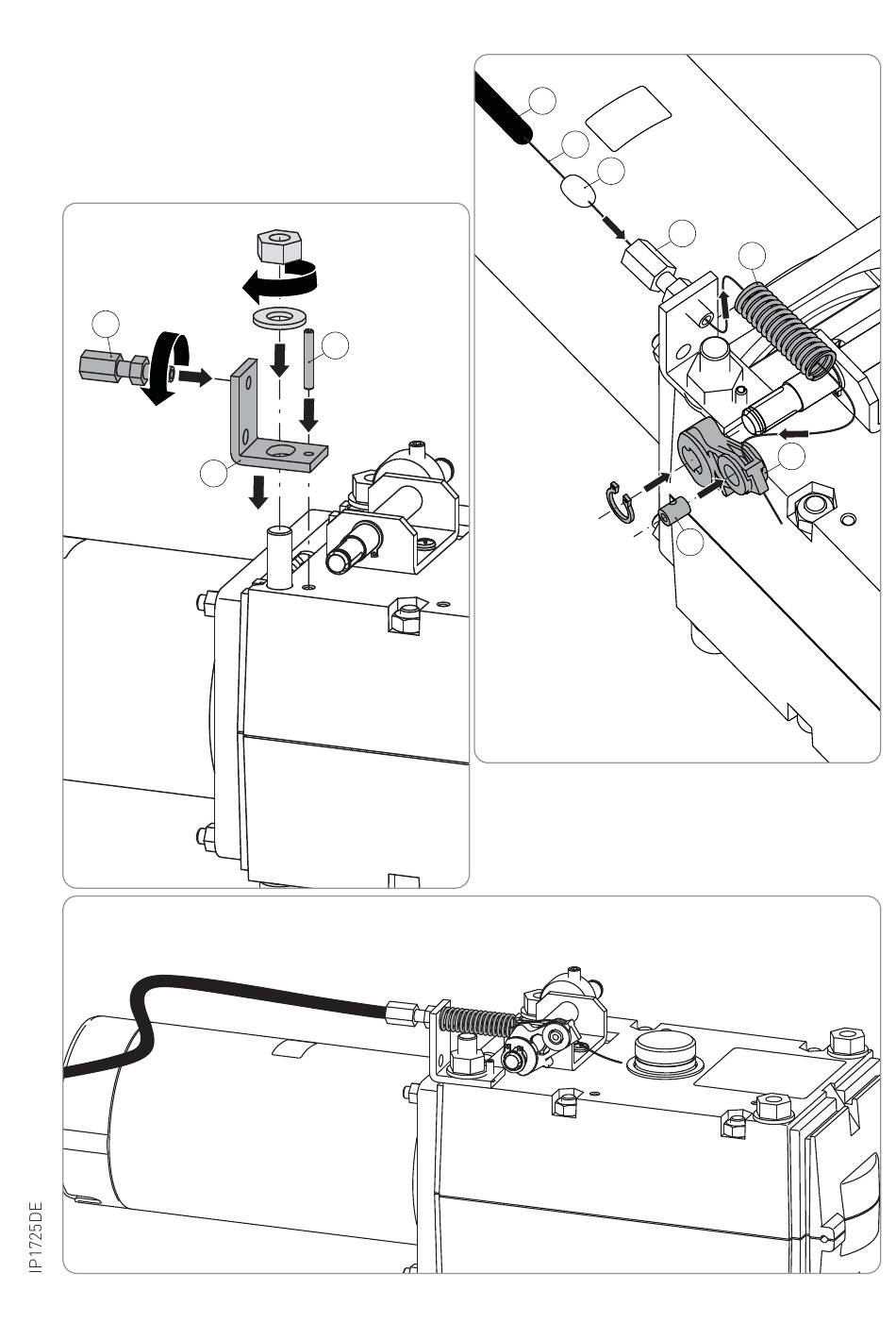

Um den DEB04-Auslösegriff korrekt zu installi-
eren, gehen Sie wie folgt vor:
• Den Stift [A] in die Befestigungsplatte [B] des
Mantels einführen, den Einsteller [C] auf die
Platte [B] schrauben und mit Mutter und Un-
terlegscheibe am Getriebemotor befestigen.
C
B
A
• Führen Sie das Auslöseband [D] und die Hülle
[E] (aus DEB04) in die Abdeckung [F], das Re-
gister [C], die Feder [G] und den Auslösehebel
[H] ein und sichern Sie das Band mit der in den
Hebel [H] eingesetzten Klemme [J]..
17
E
D
F
C
J
G
H
