DITEC ARC Technisches Handbuch Seite 10

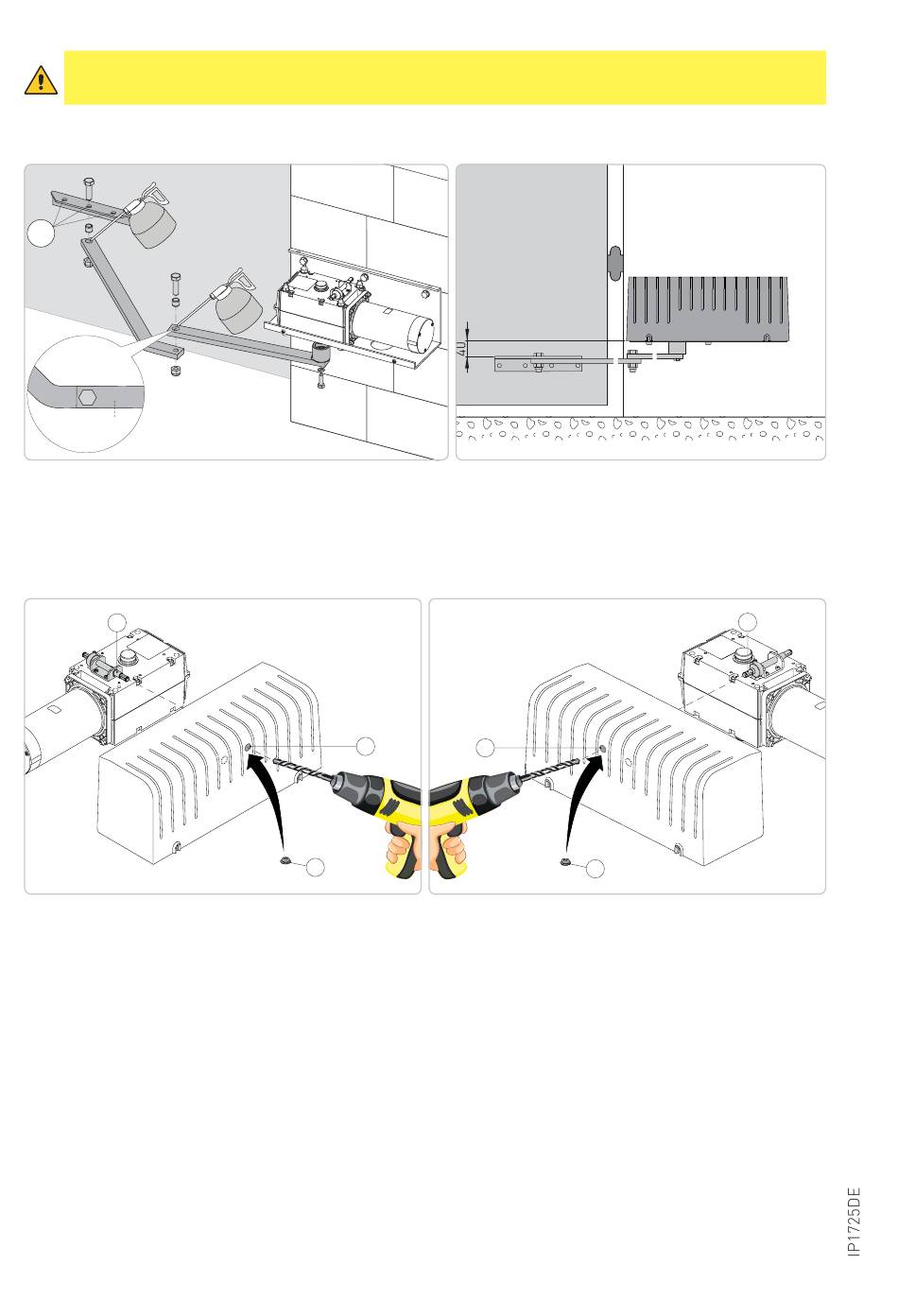

- Befestigen Sie die Gelenkarme wie in der Abbildung gezeigt.
ACHTUNG: Bringen Sie den Flügel in die vollständig geschlossene Position und richten Sie
die Arme über die Bohrungen [A] aus.
- Die Gelenke der Arme müssen geschmiert und die Schrauben so angezogen werden, dass die
Bewegung der Arme nicht blockiert wird.
A
- Bohren Sie Ø14 in die Abdeckung in der Nähe der Entriegelungswelle [B] (auf der Innenseite
der Abdeckung befinden sich zwei Bohrschablonen [C]).
- Setzen Sie die mitgelieferte Gummikappe [D] ein und befestigen Sie die Abdeckung am Getrie-
bemotor.
INSTALLATION LINKS
B
C Ø14
Ø14
D
10
INSTALLATION RECHTS
C
D
B
