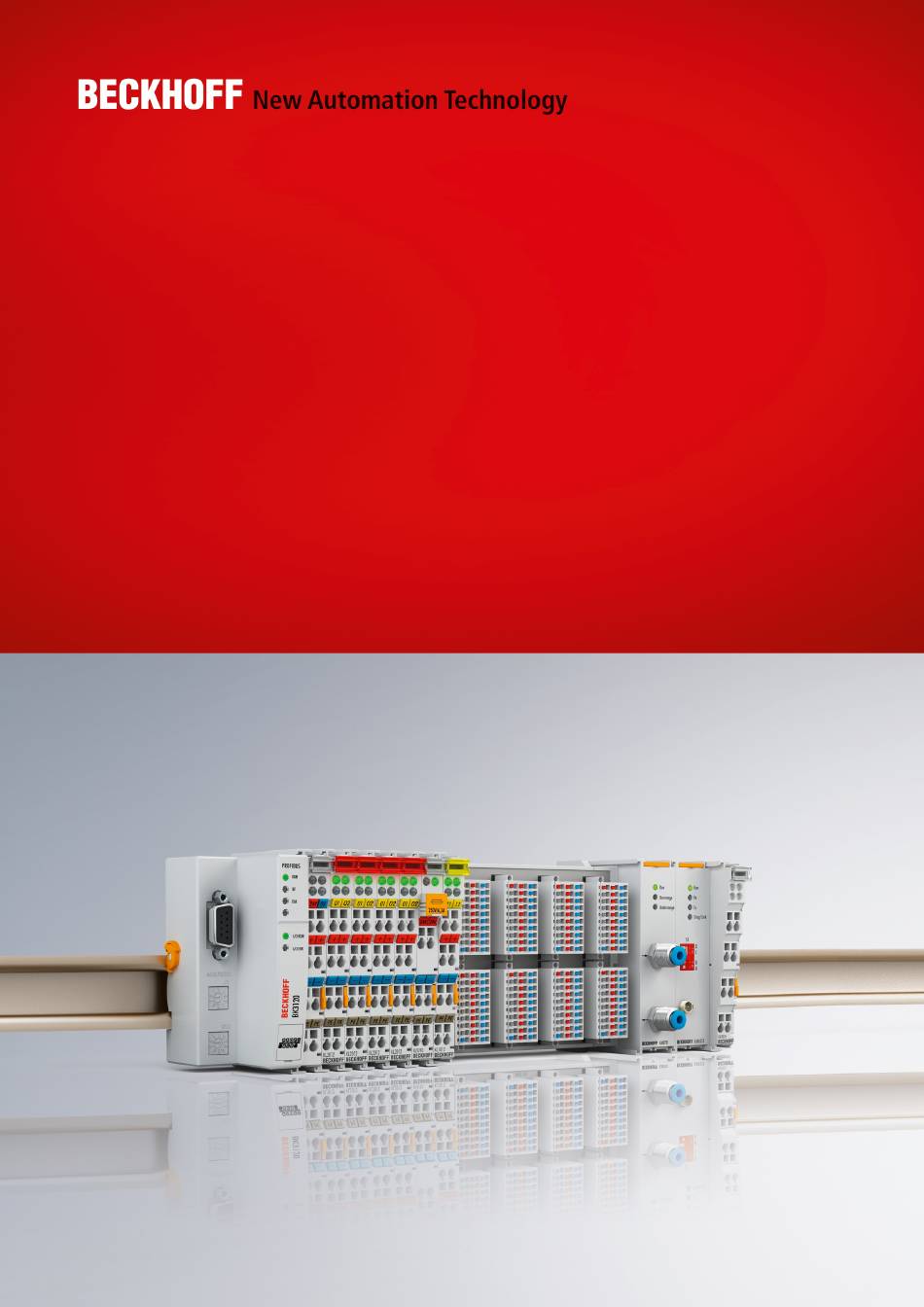

- Seite 1 Dokumentation zu | DE KM2042 Sechzehnkanaliges, digitales Ausgangsmodul mit D-Sub-Anschluss 13.03.2024 | Version: 2.2.0...
- Seite 3 Technische Daten .......................... 9 3 Montage und Verdrahtung........................ 10 Hinweise zum ESD-Schutz ...................... 10 Montage und Demontage - Frontentriegelung oben ............... 10 Entsorgung ............................ 12 Abmessungen .......................... 12 Anschluss ............................ 13 4 Anhang .............................. 14 Support und Service........................ 14 KM2042 Version: 2.2.0...
- Seite 4 Inhaltsverzeichnis Version: 2.2.0 KM2042...
- Seite 5 , XFC , XTS und XPlanar sind eingetragene und lizenzierte Marken der Beckhoff Automation GmbH. Die Verwendung anderer in dieser Dokumentation enthaltenen Marken oder Kennzeichen durch Dritte kann zu einer Verletzung von Rechten der Inhaber der entsprechenden Bezeichnungen führen. Patente Die EtherCAT-Technologie ist patentrechtlich geschützt, insbesondere durch folgende Anmeldungen und...
- Seite 6 Die gesamten Komponenten werden je nach Anwendungsbestimmungen in bestimmten Hard- und Software- Konfigurationen ausgeliefert. Änderungen der Hard- oder Software-Konfiguration, die über die dokumentierten Möglichkeiten hinausgehen, sind unzulässig und bewirken den Haftungsausschluss der Beckhoff Automation GmbH & Co. KG. Qualifikation des Personals Diese Beschreibung wendet sich ausschließlich an ausgebildetes Fachpersonal der Steuerungs-, Automatisierungs- und Antriebstechnik, das mit den geltenden Normen vertraut ist.
- Seite 7 Aufbau der Seriennummer: WW YY FF HH Beispiel mit Seriennummer 31 09 00 01: WW - Produktionswoche (Kalenderwoche) 31 - Produktionswoche 31 YY - Produktionsjahr 09 - Produktionsjahr 2009 FF - Firmware-Stand 00 - Firmware-Stand 00 HH - Hardware-Stand 01 - Hardware-Stand 01 KM2042 Version: 2.2.0...
- Seite 8 Produktübersicht Einführung Abb. 1: KM2042 - sechzehnkanaliges, digitales Ausgangsmodul mit D-Sub-Anschluss Das Klemmenmodul KM2042 kombiniert 16 digitale Ausgänge in einem D-Sub-Steckverbinder in kompakter Bauform. Die binären Steuersignale werden galvanisch getrennt zur Prozessebene an die Aktoren weitergeschaltet. Die modularen Klemmenmodule werden wie Standard-Busklemmen in das I/O-System integriert.
- Seite 9 über den K-Bus Stromaufnahme aus dem K-Bus typisch 5 mA Breite eines Busklemmenblocks maximal 64 Standard-Busklemmen oder 80 cm (ein KM2042 entspricht hierbei 2 Standard-Busklemmen) Datenbreite im Eingangsprozessabbild 0 Bit Datenbreite im Ausgangsprozessabbild 16 Bit Abmessungen ohne Antennen (B x H x T) ca. 26,5 mm x 100 mm x 70 mm (Breite angereiht: 24 mm) Gewicht ca. 90 g...
- Seite 10 • Jede Busstation muss auf der rechten Seite mit der Endklemme KL9010 abgeschlossen werden, um Schutzart und ESD-Schutz sicher zu stellen. Abb. 2: Federkontakte der Beckhoff I/O-Komponenten Montage und Demontage - Frontentriegelung oben Die Klemmenmodule werden mit Hilfe einer 35 mm Tragschiene (z.B. Hutschiene TH 35-15) auf der Montagefläche befestigt.
- Seite 11 • Schließen Sie die Leitungen an. Demontage • Entfernen Sie alle Leitungen. • Ziehen Sie mit Daumen und Zeigefinger die orange Entriegelungslasche (3) zurück. Dabei ziehen sich über einen internen Mechanismus die beiden Rastnasen (3a) an der Hutschiene ins Klemmenmodul zurück. KM2042 Version: 2.2.0...
- Seite 12 Mit einer durchgestrichenen Abfalltonne gekennzeichnete Produkte dürfen nicht in den Hausmüll. Das Gerät gilt bei der Entsorgung als Elektro- und Elektronik-Altgerät. Die nationalen Vorgaben zur Entsorgung von Elektro- und Elektronik-Altgeräten sind zu beachten. Abmessungen Abb. 3: KM2042 - Abmessungen Version: 2.2.0 KM2042...
- Seite 13 Montage und Verdrahtung Anschluss X1: Signalanschluss, Digitale Ausgänge, D-Sub 25 Das digitale Ausgangsmodul KM2042 schaltet die binären Steuersignale des Automatisierungsgerätes zur Prozessebene an die Aktoren weiter. Die 16 Ausgänge liefern Lastströme bis 0,5 A, wobei der Gesamtstrom aller Ausgänge 4 A nicht überschreiten darf.
- Seite 14 Unterstützung bei allen Fragen zu Beckhoff Produkten und Systemlösungen zur Verfügung stellt. Beckhoff Niederlassungen und Vertretungen Wenden Sie sich bitte an Ihre Beckhoff Niederlassung oder Ihre Vertretung für den lokalen Support und Service zu Beckhoff Produkten! Die Adressen der weltweiten Beckhoff Niederlassungen und Vertretungen entnehmen Sie bitte unseren Internetseiten: www.beckhoff.com...
- Seite 15 Abbildungsverzeichnis Abbildungsverzeichnis Abb. 1 KM2042 - sechzehnkanaliges, digitales Ausgangsmodul mit D-Sub-Anschluss ......Abb. 2 Federkontakte der Beckhoff I/O-Komponenten................Abb. 3 KM2042 - Abmessungen......................Abb. 4 Belegung der 25-poligen D-Sub-Buchse..................Abb. 5 Blockschaltbild ..........................KM2042 Version: 2.2.0...
- Seite 17 Mehr Informationen: www.beckhoff.com/KM2042 Beckhoff Automation GmbH & Co. KG Hülshorstweg 20 33415 Verl Deutschland Telefon: +49 5246 9630 info@beckhoff.com www.beckhoff.com...
