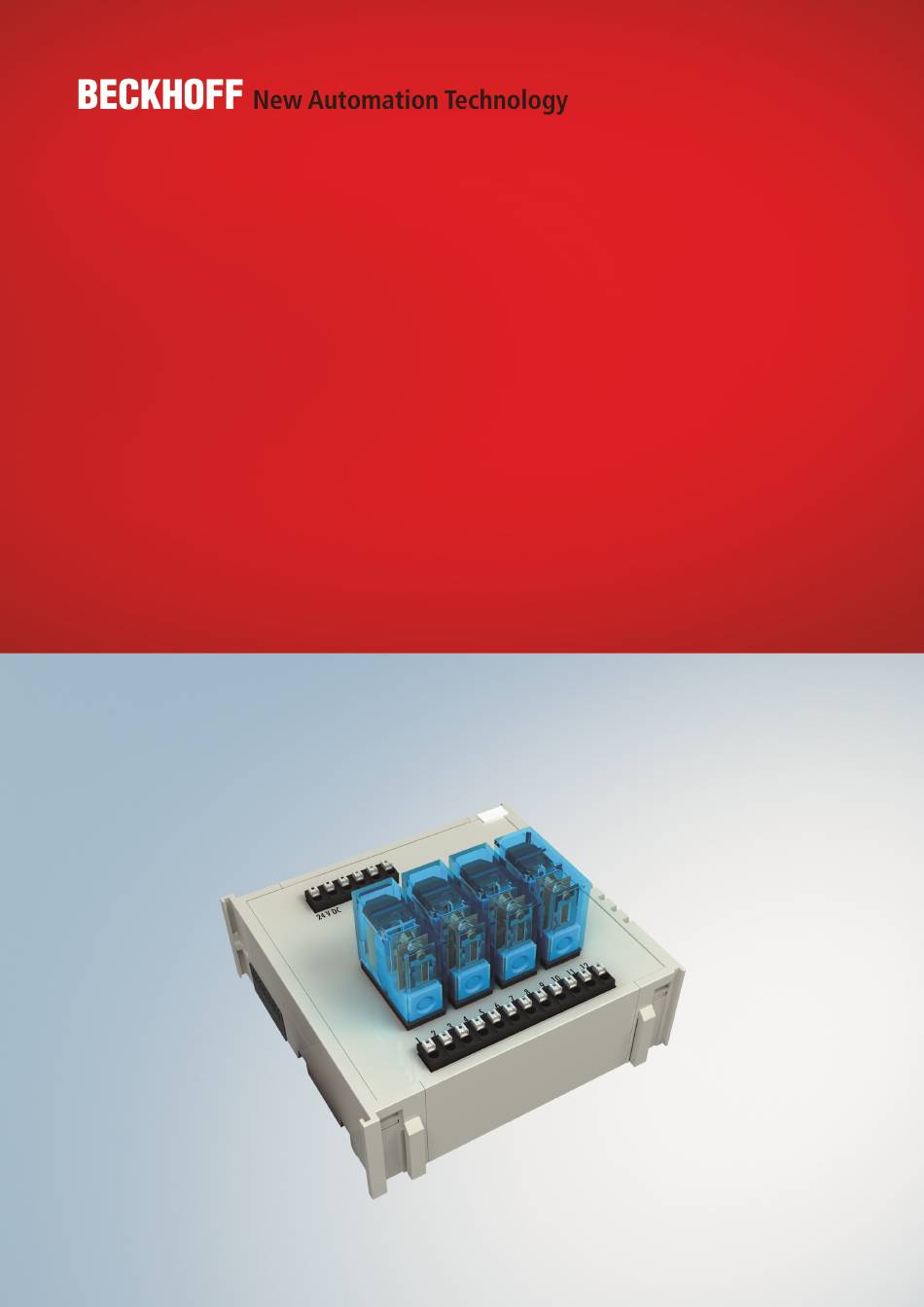

- Seite 1 Dokumentation zu | DE KM2604 und KM2614 Vierkanalige Relaismodule 13.09.2022 | Version: 2.2.0...
-
Seite 3: Inhaltsverzeichnis
Technische Daten ........................... 12 Relais .............................. 13 3 Montage und Verdrahtung........................ 14 Empfohlene Tragschienen ...................... 14 Abmessungen .......................... 14 Montage und Demontage - Zughebelentriegelung................ 15 Entsorgung ............................ 16 Anschluss ............................ 17 4 Anhang .............................. 18 Support und Service........................ 18 KM2604 und KM2614 Version: 2.2.0... - Seite 4 Inhaltsverzeichnis Version: 2.2.0 KM2604 und KM2614...
-
Seite 5: Vorwort
, XFC , XTS und XPlanar sind eingetragene und lizenzierte Marken der Beckhoff Automation GmbH. Die Verwendung anderer in dieser Dokumentation enthaltenen Marken oder Kennzeichen durch Dritte kann zu einer Verletzung von Rechten der Inhaber der entsprechenden Bezeichnungen führen. Patente Die EtherCAT-Technologie ist patentrechtlich geschützt, insbesondere durch folgende Anmeldungen und... -
Seite 6: Sicherheitshinweise
Die gesamten Komponenten werden je nach Anwendungsbestimmungen in bestimmten Hard- und Software- Konfigurationen ausgeliefert. Änderungen der Hard- oder Software-Konfiguration, die über die dokumentierten Möglichkeiten hinausgehen, sind unzulässig und bewirken den Haftungsausschluss der Beckhoff Automation GmbH & Co. KG. Qualifikation des Personals Diese Beschreibung wendet sich ausschließlich an ausgebildetes Fachpersonal der Steuerungs-, Automatisierungs- und Antriebstechnik, das mit den geltenden Normen vertraut ist. -
Seite 7: Ausgabestände Der Dokumentation
YY - Produktionsjahr FF - Firmware-Stand (entfällt bei digitalen Modulen) HH - Hardware-Stand Beispiel mit Ser. Nr.: 35 05 00 01: 35 - Produktionswoche 35 05 - Produktionsjahr 2005 00 - Firmware-Stand 00 01 - Hardware-Stand 01 KM2604 und KM2614 Version: 2.2.0... -
Seite 8: Produktübersicht
Bauvolumen und einen anwendungsspezifischen Signalmix Kostenvorteile realisieren. Die Klemmenmodule sind vollständig systemkompatibel, wie die Busklemmen busneutral und können somit an allen verfügbaren Beckhoff Buskopplern und Busklemmen Controllern betrieben werden. Die EM / KM- Module werden, wie die Standard-Busklemmen, in das I/O-System eingereiht und über dem internen Klemmenbus verbunden. -
Seite 9: Abb. 3 Klemmenmodul Mit Steckverbinder Für Einleiteranschlusstechnik (Zs2001-0002)
Die Klemmenmodule kombinieren z. B. 16, 32 oder 64 digitale Ein- oder Ausgänge auf kleinster Fläche. Diese kompakte und flache Bauform ermöglicht eine extrem hohe Packungsdichte, so dass Schaltschränke und Klemmenkästen entsprechend kleiner dimensioniert werden können. KM2604 und KM2614 Version: 2.2.0... -
Seite 10: Abb. 5 Klemmenmodul Mit 16 Kanälen
Produktübersicht Abb. 5: Klemmenmodul mit 16 Kanälen Abb. 6: Klemmenmodul mit 32 Kanälen Abb. 7: Klemmenmodul mit 64 Kanälen Version: 2.2.0 KM2604 und KM2614... -
Seite 11: Einführung
Produktübersicht Einführung Abb. 8: KM2604 Abb. 9: KM2614 KM2604 und KM2614 Version: 2.2.0... -
Seite 12: Technische Daten
Produktübersicht Vierkanaliges Relaismodul, 230 V , 16 A Das Klemmenmodul KM2604 und KM2614 vereint 4 steckbare Leistungsrelais (ZB2601 oder ZB2602) in einem Feldbusmodul. Die hohe Schaltleistung von 16 A bei 230 V ermöglicht das direkte Schalten von Verbrauchern mit hoher Stromaufnahme am Versorgungsnetz. Durch Anordnung auf der Oberseite lassen sich die Relais problemlos austauschen. -
Seite 13: Relais
(1 A /250 V Gewicht ca. 20 g zulässiger Umgebungstemperaturbereich im Betrieb 0°C ... + 55°C zulässiger Umgebungstemperaturbereich bei Lagerung -25°C ... + 85°C zulässige relative Luftfeuchtigkeit 95%, keine Betauung Montage auf Relais-Sockel mit auf Relais-Sockel Haltebügel Zulassung KM2604 und KM2614 Version: 2.2.0... -
Seite 14: Montage Und Verdrahtung
An einen Buskoppler dürfen maximal 64 Busklemmen oder Klemmenmodule angereiht werden! Dabei darf eine Gesamtbreite von 80 cm nicht überschritten werden! Beachten Sie auch, dass die Stromaufnahme der Busklemmen/Klemmenmodule aus dem K-Bus die K- Bus-Stromversorgung des Buskopplers nicht überfordert. Version: 2.2.0 KM2604 und KM2614... -
Seite 15: Montage Und Demontage - Zughebelentriegelung
• Hebeln Sie auf der linken Seite des Klemmenmoduls mit einem Schraubendreher (3) den Entriegelungshaken nach oben. Dabei ◦ ziehen sich über einen internen Mechanismus die beiden Rastnasen (3a) an der Hutschiene ins Klemmenmodul zurück, ◦ bewegt sich der Entriegelungshaken nach vorne (3b) und rastet ein KM2604 und KM2614 Version: 2.2.0... -
Seite 16: Entsorgung
• Ziehen Sie (4) das Klemmenmodul von der Montagefläche weg. Entsorgung Mit einer durchgestrichenen Abfalltonne gekennzeichnete Produkte dürfen nicht in den Hausmüll. Das Gerät gilt bei der Entsorgung als Elektro- und Elektronik-Altgerät. Die nationalen Vorgaben zur Entsorgung von Elektro- und Elektronik-Altgeräten sind zu beachten. Version: 2.2.0 KM2604 und KM2614... -
Seite 17: Anschluss
Montage und Verdrahtung Anschluss Abb. 11: Anschluss KM2604 Spannungsversorgung für die Relais Klemmstelle Kommentar 24 V Einspeisung 24 V für Relais 24 V 24 V 0 V Einspeisung 0 V für Relais 0 V 0 V Anschluss der Relais Klemmstelle Nr. Output/Relais Relais-Anschluss KM2604 und KM2614 Version: 2.2.0... -
Seite 18: Anhang
Unterstützung bei allen Fragen zu Beckhoff Produkten und Systemlösungen zur Verfügung stellt. Beckhoff Niederlassungen und Vertretungen Wenden Sie sich bitte an Ihre Beckhoff Niederlassung oder Ihre Vertretung für den lokalen Support und Service zu Beckhoff Produkten! Die Adressen der weltweiten Beckhoff Niederlassungen und Vertretungen entnehmen Sie bitte unseren Internetseiten: https://www.beckhoff.de... - Seite 19 Abb. 5 Klemmenmodul mit 16 Kanälen ....................Abb. 6 Klemmenmodul mit 32 Kanälen ....................Abb. 7 Klemmenmodul mit 64 Kanälen ....................Abb. 8 KM2604............................Abb. 9 KM2614............................Abb. 10 Abmessungen ..........................Abb. 11 Anschluss KM2604 ........................KM2604 und KM2614 Version: 2.2.0...
-
Seite 21: Mehr Informationen
Mehr Informationen: www.beckhoff.de/KM2xxx Beckhoff Automation GmbH & Co. KG Hülshorstweg 20 33415 Verl Deutschland Telefon: +49 5246 9630 info@beckhoff.de www.beckhoff.de...
