Fujitsu SPARC EnterpriseT5120 Handbuch Seite 142

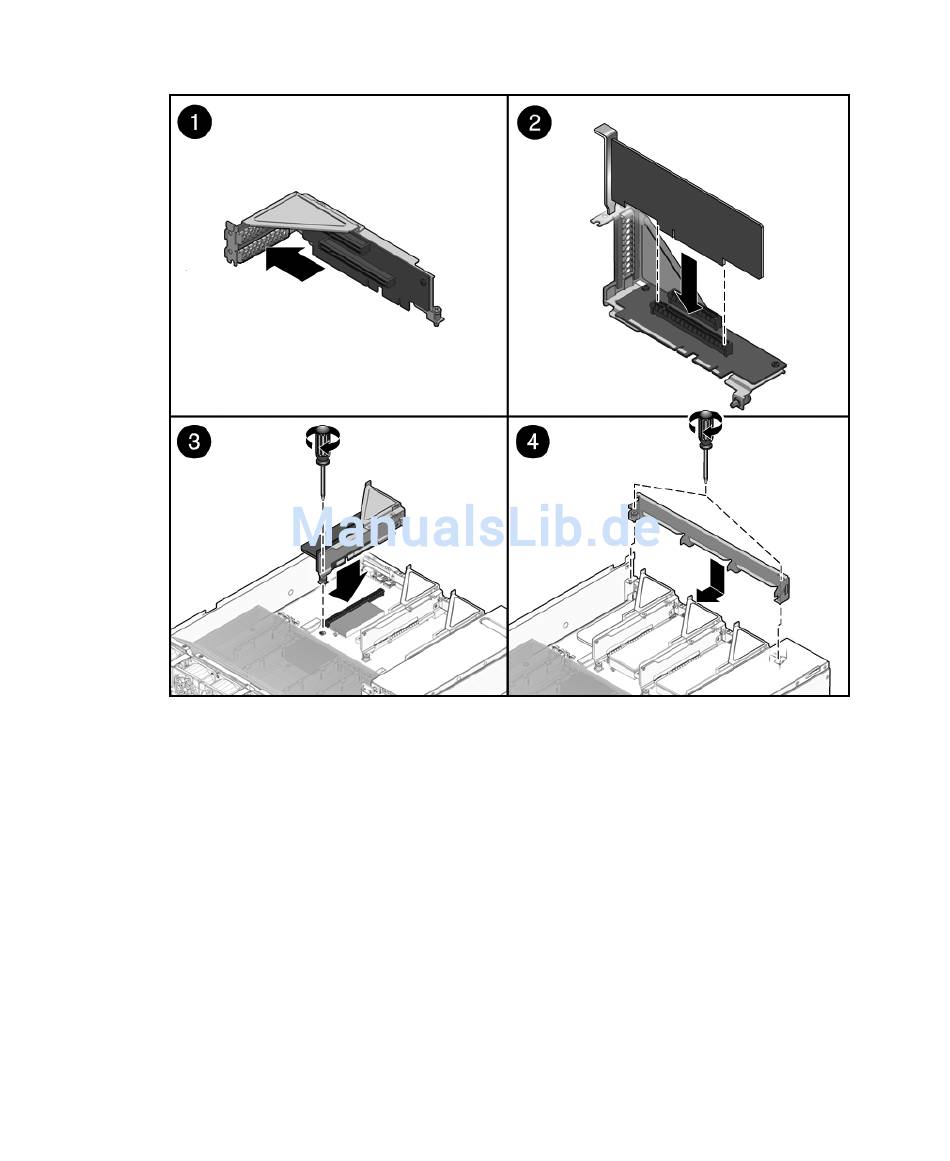

ABBILDUNG 5-9
6. Stecken Sie die PCIe-/XAUI-Karte in den richtigen Steckplatz auf der Riser-Karte.
7. Bauen Sie die PCIe-/XAUI-Riser-Karte wieder ein.
Näheres dazu finden Sie unter
Riser-Karte", auf Seite
8. Bringen Sie die obere Abdeckung an.
Näheres dazu finden Sie unter
Abdeckung", auf Seite
9. Schieben Sie den Server in das Rack.
Näheres dazu finden Sie unter
normale Position", auf Seite
10. Schließen Sie alle nötigen Datenkabel an die PCIe-/XAUI-Karte an.
Führen Sie die Datenkabel durch den Kabelführungsarm.
5-24 SPARC Enterprise T5120 und T5220 Server – Wartungshandbuch • Oktober 2008
Einbauen einer PCIe-Karte (SPARC Enterprise T5220)
Abschnitt 5.4.2, „Einbauen einer PCIe-/XAUI-
5-19.
Abschnitt 7.1, „Anbringen der oberen
7-2.
Abschnitt 7.3, „Zurückschieben des Servers in die
7-4.
