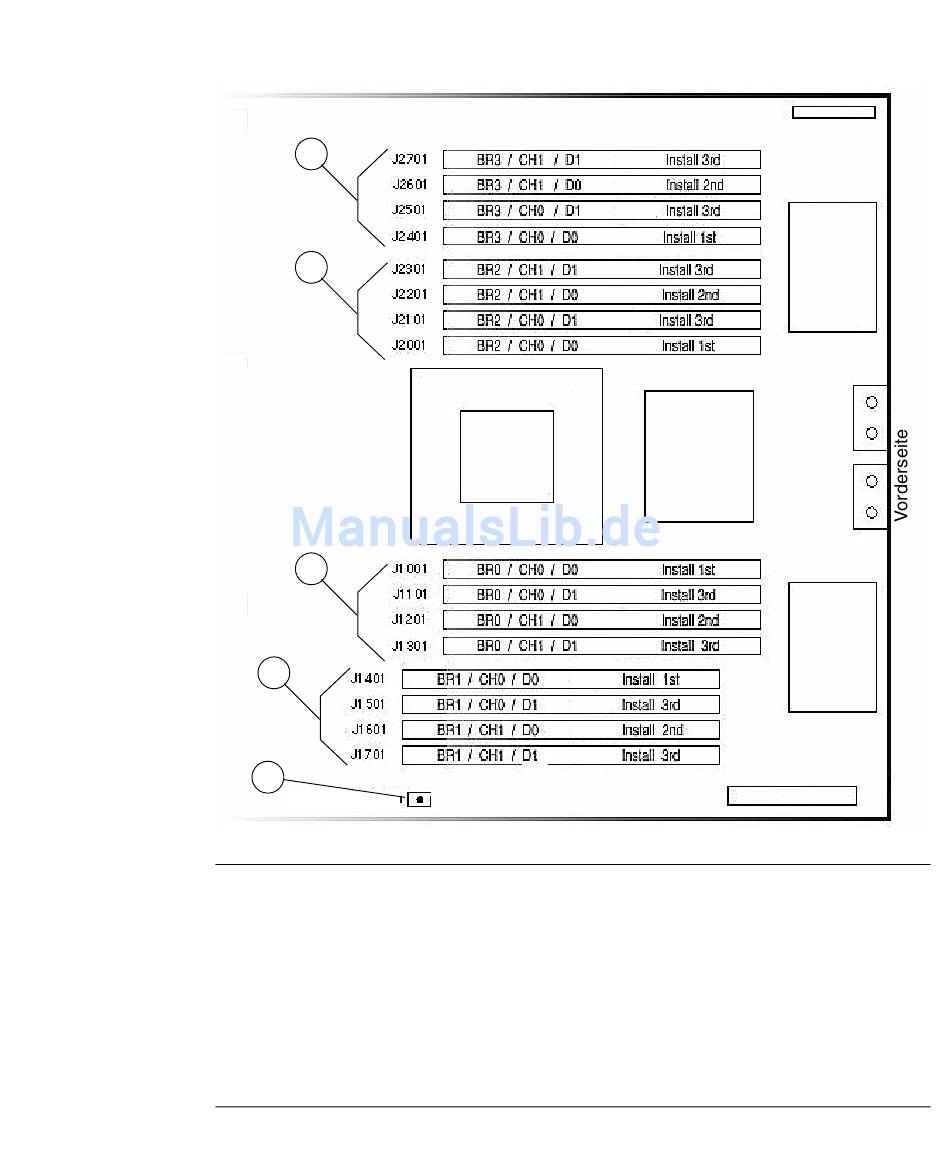

FB-DIMM-Steckplätze auf der Hauptplatine
ABBILDUNG 5-2
1
2
3
4
5
Für jeden FB-DIMM-Steckplatz gilt: BR = Branch (Speichergruppe), CH = Channel (Kanal),
D = DIMM
1 FB-DIMM-Steckplätze von Speichergruppe 3
2 FB-DIMM-Steckplätze von Speichergruppe 2
3 FB-DIMM-Steckplätze von Speichergruppe 0
4 FB-DIMM-Steckplätze von Speichergruppe 1
5 FB-DIMM-Positionsanzeiger-Taste
Hinweis - Wird diese Taste gedrückt und liegt bei einem FB-DIMM ein Fehler vor,
so leuchtet einige Minuten lang eine LED auf der Hauptplatine beim fehlerhaften
FB-DIMM.
