7 Beispielanwendungen

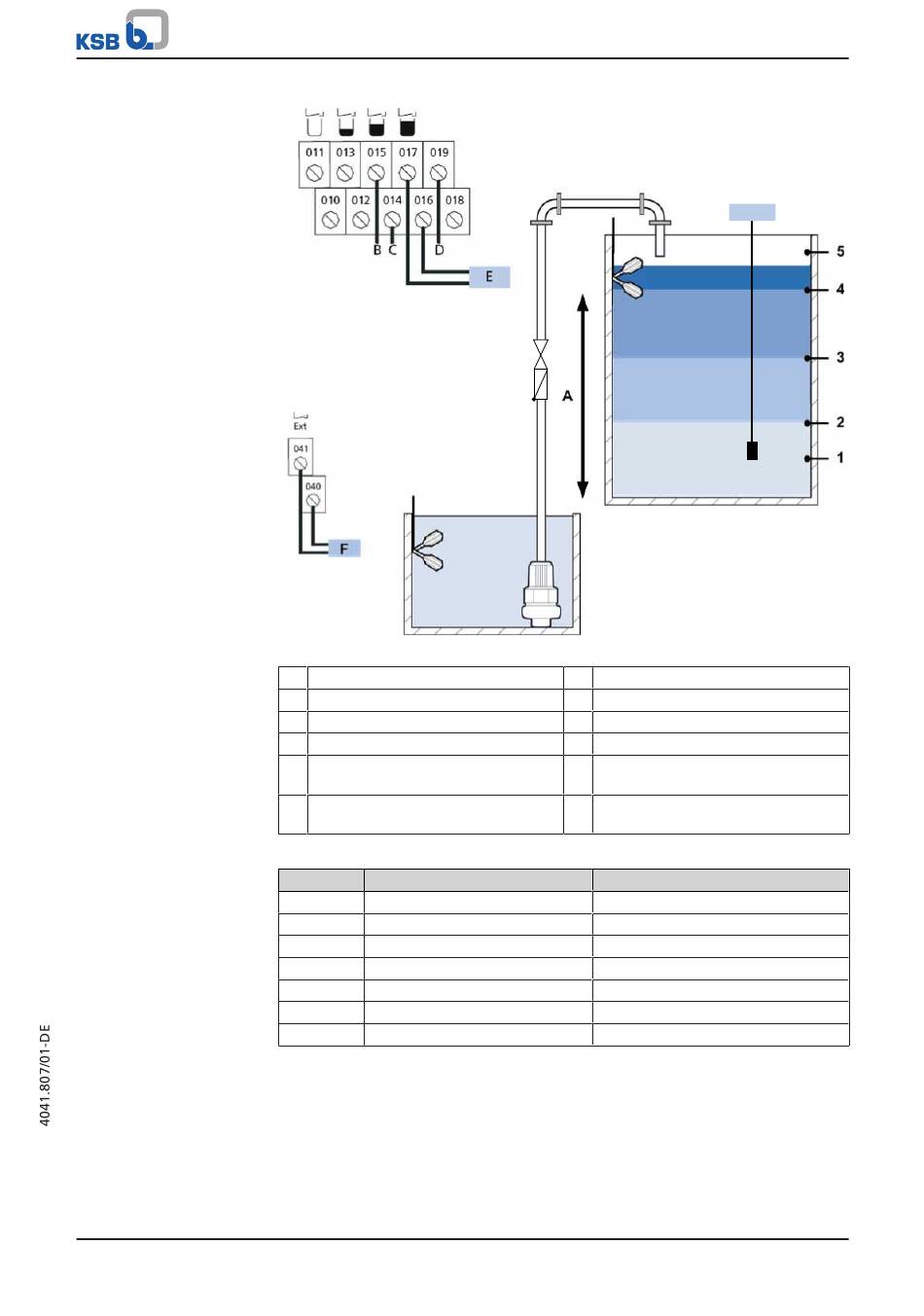

Abb. 27: Einzelpumpwerk: Befüllen über Analogsensor 4-20mA
A Schaltniveau frei einstellbar [mm]
B Analog IN
C +24 V
D Masse (GND)
E Hochwasserschwimmerschalter als
Schließkontakt (optional)
F Trockenlaufschwimmerschalter als
Öffnerkontakt (optional)
Tabelle 39: Parametereinstellungen
Parameter Parametername
3-3-3 Entleeren / Befüllen
3-3-4-1 Pumpe aus
3-3-4-2 Grundlastpumpe ein
3-3-4-4 Hochwasseralarm
3-4-2 Messmethode
3-4-3-1 Füllstand bei 4 mA
3-4-3-2 Füllstand bei 20 mA
LevelControl Basic 2
B, C, D
1 Füllstand bei 4 mA
2 Pumpe ein
3 Pumpe aus
4 Hochwasseralarm
5 Füllstand bei 20 mA
Wert
1 = Befüllen
z. B. 500 [mm]
z. B. 400 [mm]
z. B. 600 [mm]
2 = 4-20 mA
z. B. 200 [mm]
z. B. 1000 [mm]
