7 Beispielanwendungen
7.2.2 Doppelpumpwerk: Entleeren über 3 digitale Niveauschalter
Anwendung
▪ Entleeren eines Behälters oder Schachts mit 2 Pumpen.
– Wechselweise Zuschaltung bei Grundlast.
– Doppelpumpenbetrieb bei Spitzenlast.
▪ Füllstandsmessung mit 3 digitalen Niveauschaltern.
▪ Zusätzlicher digitaler Niveauschalter für Hochwassermeldung optional
verwendbar.
Die zuerst zugeschaltete Pumpe ist die Grundlastpumpe. Zur Gewährleistung gleicher
Pumpenlaufzeiten findet nach jedem Pumpvorgang ein Tausch der Pumpen statt.
011 013 015 017
010 012 014 016
D
C
B
A

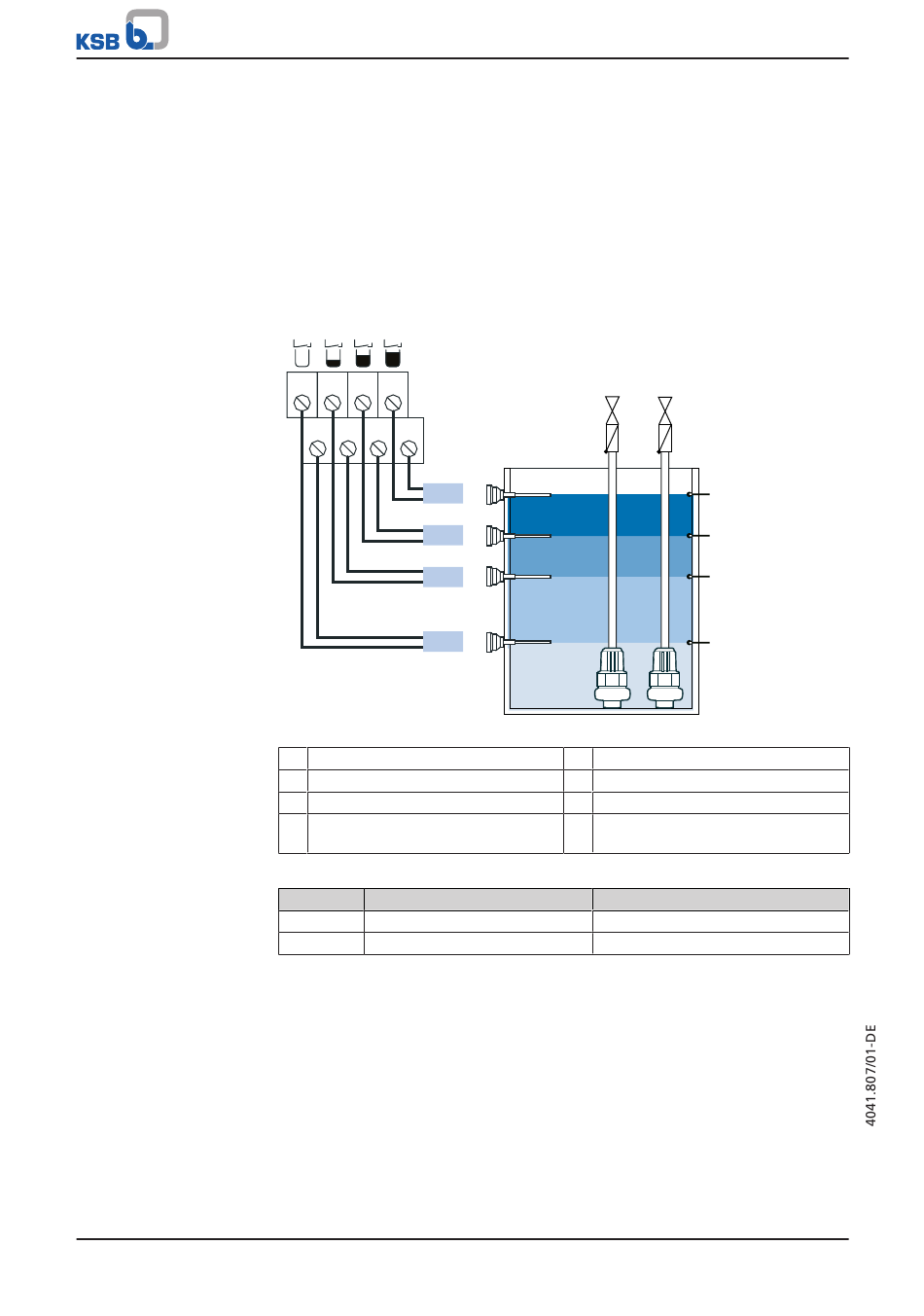

Abb. 14: Doppelpumpwerk: Entleeren über 3 digitale Niveauschalter
A Digitaler Niveauschalter aus
B Digitaler Grundlastniveauschalter
C Digitaler Spitzenlastniveauschalter
D Digitaler Hochwasserniveauschalter
(optional)
Tabelle 26: Parametereinstellungen
Parameter Parametername
3-3-3 Entleeren / Befüllen
3-4-2 Messmethode
LevelControl Basic 2
4
3
2
1
1 Beide Pumpen aus
2 Grundlastpumpe ein
3 Spitzenlastpumpe ein
4 Hochwasseralarm
Wert
0 = Entleeren
1 = Digitale Niveauschalter
