Inhaltszusammenfassung für KSB AMTRONIC U A1300

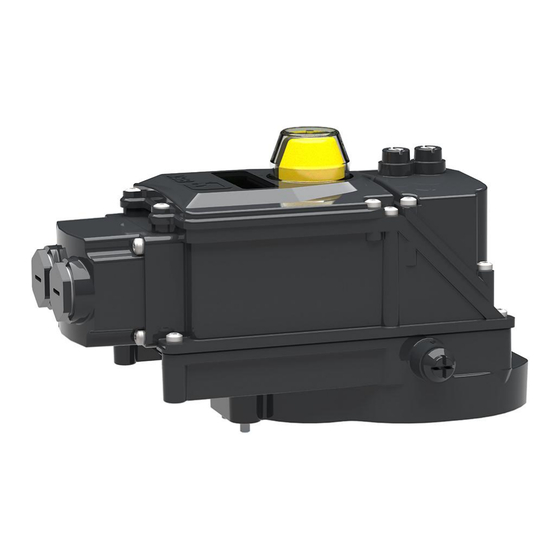

- Seite 1 Steuereinheit für Armaturen AMTRONIC U A1300/A1301 Baureihenheft...
- Seite 2 Impressum Baureihenheft AMTRONIC U Alle Rechte vorbehalten. Inhalte dürfen ohne schriftliche Zustimmung des Herstellers weder verbreitet, vervielfältigt, bearbeitet noch an Dritte weitergegeben werden. Generell gilt: Technische Änderungen vorbehalten. © KSB S.A.S, Gennevilliers (Paris), France 2023-01-25...
-
Seite 3: Inhaltsverzeichnis
Funktion Stellungsanzeige ............................ 9 Sockel “UNLIMITED“ .............................. 11 Einstellung der Schaltnocken für die Stellungsanzeige.................. 13 Option: Stellungsrückmeldung .......................... 13 ATEX-Ausführung der AMTRONIC U A1301...................... 13 Ausführung Feldbuskommunikation ........................ 14 Werkstoffe.................................. 15 Werkstoffe AMTRONIC U A1300/130........................ 15 Variantenabbildung.............................. 18 Anpassung für Aufbau auf NAMUR-Linearantriebe.................... 18 Abmessungen ................................ 19 Maße AMTRONIC U.............................. 19 Bestellangaben................................ 20... -
Seite 4: Automation
– Steuerluftversorgung ▪ Der Anschluss der Steuerluftversorgung erfolgt am Sockel aus Aluminium: – direkt bei ACTAIR EVO, DYNACTAIR EVO und allen vorausgehenden Generationen der KSB-Stellantriebe – über externe Verrohrung bei 90°-Schwenkantrieben mit genormter VDI/VDE 3845-Schnittstelle und bei NAMUR-Linearantrieben ▪ In allen Ausführungen erfüllt die AMTRONIC U immer die folgenden elektrischen und pneumatischen Funktionen: –... -
Seite 5: Weiterführende Dokumente
Automation Steuereinheit für Armaturen Weiterführende Dokumente Tabelle 2: Hinweise/Dokumente Dokument Drucksachennummer Betriebsanleitung AMTRONIC U 8514.8373 A1300 Betriebsanleitung AMTRONIC U AS-i 8514.8374 A1300 Betriebsanleitung AMTRONIC U 8514.8322 Profibus DP A1300 Betriebsanleitung AMTRONIC U Ex ia 8514.8382 A1301 AMTRONIC U... -
Seite 6: Technische Daten
Automation Steuereinheit für Armaturen Technische Daten Funktionsschema Prinzipschaltplan 1 - Endlagenschalter oder Endlagensensor 4 - Notbetätigung 2 - Steuerluftversorgung: wahlweise 4/2 bistabil, 4/2 monostabil, 4/3 in 5 - Winkelpotenziometer (optional) Mittelstellung 6 - Stellungsrückmeldung über 4-20 mA-Signal (optional) 3 - Klemmenleiste Technische Spezifikation Gehäuse Werkstoff... -
Seite 7: Funktion Steuerluftversorgung
Automation Steuereinheit für Armaturen Funktion Steuerluftversorgung Die in der Steuereinheit AMTRONIC U eingesetzten elektropneumatischen Wegeventile sind Schieberventile, die mit keramischen Schaltelementen arbeiten. Die Steuerluft kann trocken oder geschmiert sein. Sie werden durch ein oder zwei Vorsteuerventile angesteuert. Mögliche Konfigurationen: Bei doppeltwirkenden Stellantrieben Bei einfachwirkenden Stellantrieben - Elektropneumatisches 4/2-Wegeventil, monostabil - Elektropneumatisches 4/2-Wegeventil, monostabil... - Seite 8 Automation Steuereinheit für Armaturen Tabelle 3: Schema doppeltwirkende Stellantriebe ACTAIR EVO Fall 1a Fall 1b Fall 2 Fall 3a, 3b und 3c Tabelle 4: Tabellen für doppeltwirkende Stellantriebe ACTAIR EVO (Fall 1a / 1b / 2) Konfiguration Fall 1a Fall 1b Fall 2 Sicherheitsstellung bei Stellung Auf Stellung Zu...
-
Seite 9: Funktion Stellungsanzeige
Automation Steuereinheit für Armaturen Tabelle 8: Handbetätigung des elektropneumatischen Wegeventils Außenliegende Notbetätigungen ermöglichen die manuelle Steuerung der Magnetventile. Um eine Überschneidung mit den Steuerbefehlen der Magnetventile zu vermeiden, wird empfohlen, die Notbetätigung nur zu betätigen, wenn keine Spannung am Produkt anliegt. Abb. 1: Notbetätigung auf AMTRONIC U Notbetätigung Die Notbetätigungen sind verriegelbar. - Seite 10 Automation Steuereinheit für Armaturen Tabelle 9: Technische Daten der mechanischen Schalter A1300 (nicht ATEX) und A1301 (Ex ia) Mechanische Schalter der Marke Crouzet Hersteller: Crouzet Werkstoff: Gehäuse Polyester UL94V0 Schaltknopf Polyester Kontakt Ag/Ni vergoldet Membrane Silikon Größe: Ausschaltvermögen 6 A bei 24 V DC und 250 V AC Dauerfestigkeit, Lebensdauer: Elektrisch Bei I = 5 A...
-
Seite 11: Sockel "Unlimited
Der Aufbau über eine Schnittstelle gemäß VDI/VDE 3845 macht eine externe Verrohrung überflüssig und reduziert den Platzbedarf. Abb. 2: Socekl UNLIMITED Antriebswelle aus Aluminium Sockel aus Aluminium drehbare Verteilerplatte mit 4 Stellungen + 4 Dichtringe Befestigung über Schnittstelle nach VDI/VDE 3845 Abb. 3: Draufsicht ACTAIR EVO Anschlüsse für die direkte Steuerluftzufuhr (KSB-System) AMTRONIC U... - Seite 12 Automation Steuereinheit für Armaturen Abb. 4: AMTRONIC U aufgebaut auf ACTAIR EVO Steuerluftanschluss mit Verrohrung Der Sockel vom Typ UNLIMITED ermöglicht einen Aufbau mit Verrohrung auf die Stellantriebe ACTAIR/DYNACTAIR (alle Generationen) ohne Steuerluftanschlussmöglichkeit an der Schnittstelle nach VDI/VDE 3845. Dieser Aufbau ist so möglich auf folgende Produkte: - ACTAIR EVO 240 bis 700 - DYNACTAIR EVO 120 bis 350 - ACTAIR 400 bis 1600...
-
Seite 13: Einstellung Der Schaltnocken Für Die Stellungsanzeige
Automation Steuereinheit für Armaturen Einstellung der Schaltnocken für die Stellungsanzeige Einstellen der Schaltnocken Jeder Schalter oder Sensor kann über die Schaltnocken über den gesamten Hub eingestellt werden. (Siehe Bedienungsanleitung 8514.8373). Die Einstellung kann geändert werden, vor allem wenn die mechanischen Endlagenschalter des Stellantriebs geändert werden. Die Nocken werden im Werk voreingestellt. -
Seite 14: Ausführung Feldbuskommunikation
AS-i-Schnittstelle mit 2 Eingängen und 2 Ausgängen. Die Profile S-B.A.E und S-3.O stehen zur Verfügung. Die beiden Ausgänge liefern die Befehle der elektropneumatischen Vorsteuerventile. Die beiden Eingänge geben den Zustand der Endlagenschalter wider (1 für Auf und 1 für Zu). Für die Stellungsregelung mit dem AS-i-Feldbus empfiehlt KSB den digitalen Stellungsregler SMARTRONIC U AS-i. -
Seite 15: Werkstoffe
Automation Steuereinheit für Armaturen Werkstoffe Werkstoffe AMTRONIC U A1300/130 Abb. 6: Explosionszeichnung A1300/A1301 AMTRONIC U... - Seite 16 Automation Steuereinheit für Armaturen Tabelle 15: Einzelteileverzeichnis Teile-Nr. Benennung Werkstoffe Deckel Polycarbonat (mit 20% Glasfaser) 160.1 Deckel Wegeventil Polycarbonat (mit 20% Glasfaser) 163.1 Haube Polycarbonat (mit 20% Glasfaser) 181-29 Masseklemme Stahl 191.2 Abstandhalter Leiterplatte Messing, vernickelt 198.1 Verbindungsplatte Polyamid 210.1 Antriebswelle Aluminiumlegierung 314.1 Anlaufscheibe...
- Seite 17 Automation Steuereinheit für Armaturen Teile-Nr. Benennung Werkstoffe 903.1 Stopfen Polyamid 903.2 Stopfen Polyamid 916.1 Verschlussschraube Polyamid Selbstsichernder Ring, verstärkt Stahl 932.1 Sicherungsring Stahl Feder Nichtrostender Stahl 950.2 Feder Nichtrostender Stahl 96-2 Kerbstift Nichtrostender Stahl 96-3 Notbetätigung Polycarbonat SM60/0 970.1 Aufkleber Polyester selbstklebend AMTRONIC U...
-
Seite 18: Variantenabbildung
Automation Steuereinheit für Armaturen Variantenabbildung Anpassung für Aufbau auf NAMUR-Linearantriebe Abb. 7: Vorderansicht AMTRONIC U... -
Seite 19: Abmessungen
Automation Steuereinheit für Armaturen Abmessungen Maße AMTRONIC U Abb. 8: Maße AMTRONIC U / Typ A1300 und A1301 AMTRONIC U... -
Seite 20: Bestellangaben
Automation Steuereinheit für Armaturen Bestellangaben Tabelle 16: Typenschlüssel AMTRONIC U A1300 AMTRONIC U A001300 6 0 0 . Sensorik Kontakt auf Leiterplatte Sensor auf Leiterplatte Kontakt V3 mit Adern Kontakt V3 mit elektrischer Leitung Kontakt V3 mit Kabelschuh 4.8 Kontakt V3 mit Kabelschuh 6.3 Kontakt V3 Schweißklemme... - Seite 21 Automation Steuereinheit für Armaturen AMTRONIC U A001300 6 0 0 . Spannung elektropneumatisches Wegeventil 230 V AC 50/60 Hz 110 V AC 50/60 Hz 48 V AC 50/60 Hz 24 V AC 50/60 Hz 24 V DC Stellantrieb ACTAIR 3 bis 200 Endanschlag ZU ACTAIR 3 bis 200 Endanschlag AUF ACTELEC 400 bis 1600 DYNACTAIR 1,5 bis 25 Schließen bei Steuerluftausfall...
- Seite 22 Automation Steuereinheit für Armaturen AMTRONIC U A001300 6 0 0 . Konfiguration Ohne Diagnose Ohne Anti-rétention Ohne AMTRONIC U...
- Seite 23 Automation Steuereinheit für Armaturen Tabelle 17: Typenschlüssel AMTRONIC U A 1301 AMTRONIC U A001301 0 0 0 6 0 0 Sensorik Kontakt auf Leiterplatte Sensor V3 NAMUR IFM Sensor V3 NAMUR Pepperl &Fuchs Stellungserkennung 1/Auf und 1/Zu Stellungsrückmeldung Ohne Stellungsrückmeldung Mit Stellungsrückmeldung über passives 4-20 mA-Signal (2- Leitertechnik) Elektrischer Anschluss 2 Stopfen, Plastik, M20, IP67...
- Seite 24 Automation Steuereinheit für Armaturen AMTRONIC U A001301 0 0 0 6 0 0 Stellantrieb ACTAIR 3 bis 200 Endanschlag ZU ACTAIR 3 bis 200 Endanschlag AUF ACTELEC 400 bis 1600 DYNACTAIR 1,5 bis 25 Schließen bei Steuerluftausfall DYNACTAIR 1,5 bis 25 Öffnen bei Steuerluftausfall DYNACTAIR 50 bis 100 Schließen bei Steuerluftausfall DYNACTAIR 50 bis 100 Öffnen bei Steuerluftausfall DYNACTAIR 200 bis 800 Schließen bei Steuerluftausfall...
