4 Beschreibung

4.6 Aufbau und Wirkungsweise

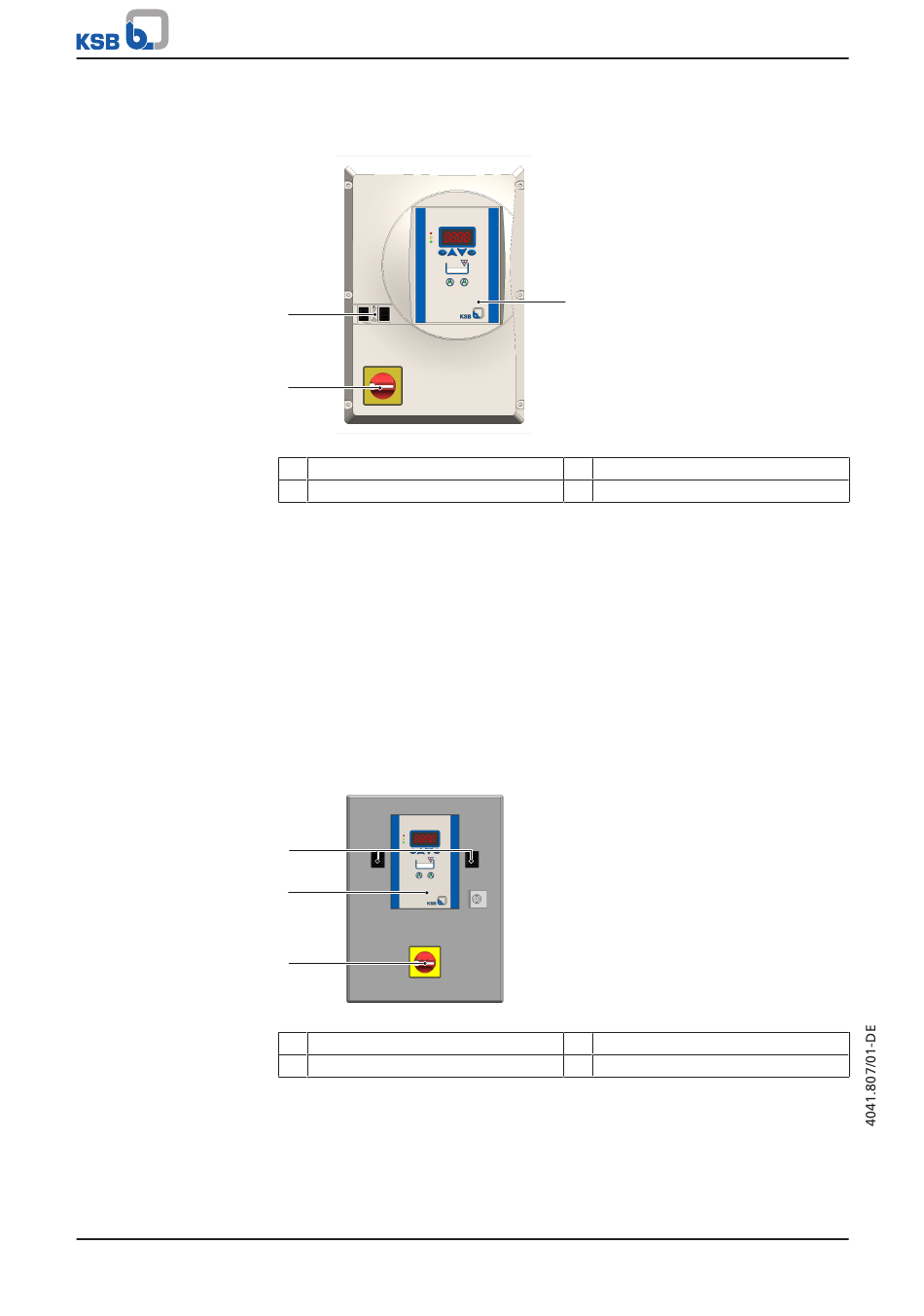

Typ Basic Compact (BC)
3
2
Abb. 2: Typ Basic Compact (BC)
1 Bedieneinheit
2 Hauptschalter (optional)
▪ Pumpensteuerungsgerät und Überwachungsgerät im kompakten
Kunststoffgehäuse
▪ Für 1 oder 2 Pumpen
▪ Mit Display
▪ Niveauerfassung über:
– Schwimmerschalter / digitaler Niveauschalter
– Analogsensor (4-20 mA)
– Integrierter Drucksensor (pneumatisch)
– In Sonderausführung mit Lufteinperlverfahren bis 2 mWs (keine weiteren
Einbauten möglich)
▪ Direktanlauf
Typ Basic Schaltschrank (BS)
3
2
1
Abb. 3: Typ Basic Schaltschrank (BS)
1 Hauptschalter
2 Bedieneinheit
▪ Pumpensteuerungsgerät und Überwachungsgerät im Stahlblechgehäuse
▪ Für 1 oder 2 Pumpen
▪ Mit Display
▪ Niveauerfassung über:
– Schwimmerschalter / digitaler Niveauschalter
– Analogsensor (4-20 mA)
LevelControl Basic 2
1
3 Hand-0-Automatik-Schalter
3 Hand-0-Automatik-Schalter
