7 Beispielanwendungen
7.4 Entleeren über pneumatische Druckmessung (Staudruck) oder
Lufteinperlverfahren
HINWEIS
Bei der Montage eines redundanten Hochwasserschwimmerschalters (optional), auf
ein ausreichend großes Spiel der elektrischen Leitung achten (genügend Hysterese).
Häufige Einschaltvorgänge und Ausschaltvorgänge der Pumpen, bei einem Ausfall
der analogen Messung (4-20 mA, pneumatisch (Staudruck), Lufteinperlverfahren)
werden dadurch vermieden. Über die Nachlaufzeit ist zusätzlich der Abschaltpunkt
der Pumpen beeinflussbar.
HINWEIS
Redundante Hochwasserschwimmerschalter in explosionsgefährdeten Bereichen
nur mit Ex-Barrieren verwenden. Benötigten Ex-Barrieren siehe Zubehör /
Einbauoptionen.
7.4.1 Einzelpumpwerk: Entleeren über pneumatische Druckmessung (Staudruck)
oder Lufteinperlverfahren
Anwendung
▪ Entleeren eines Behälters oder Schachts mit einer Pumpe.
▪ Füllstandsmessung pneumatisch (Staudruck) oder mit Lufteinperlverfahren.
▪ Zusätzlicher redundanter Schwimmerschalter für Hochwassermeldung optional
verwendbar.
011 013 015 017
010 012 014 016
C C
A

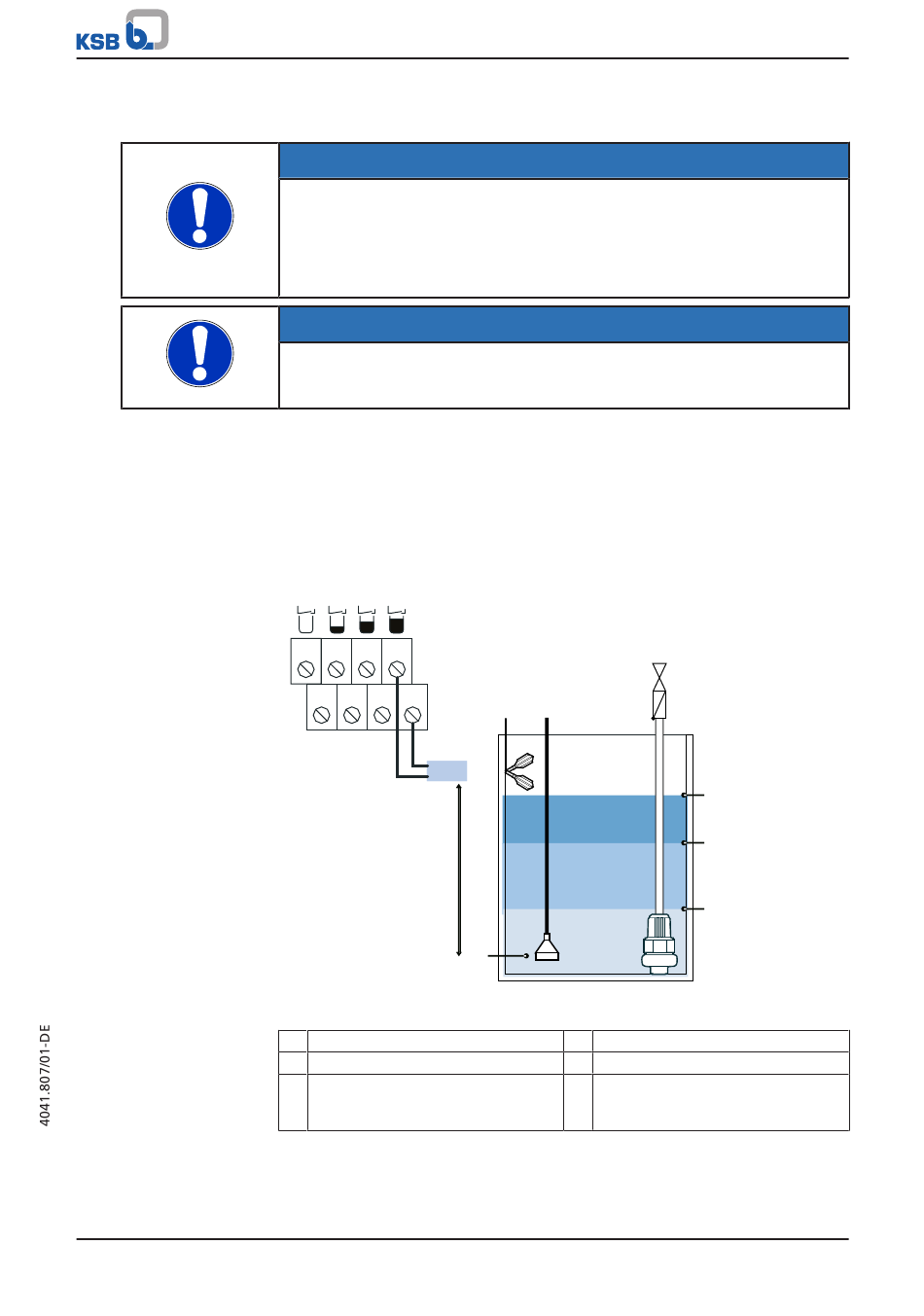

Abb. 19: Einzelpumpwerk: Entleeren über pneumatische Druckmessung (Staudruck)
oder Lufteinperlverfahren
A Schaltniveau frei einstellbar [mm]
B Referenzpunkt für Niveaumessung
C Redundanter
Hochwasserschwimmerschalter
(optional)
LevelControl Basic 2
B
1 Pumpe aus
2 Pumpe ein
3 Hochwasseralarm
3
2
1
