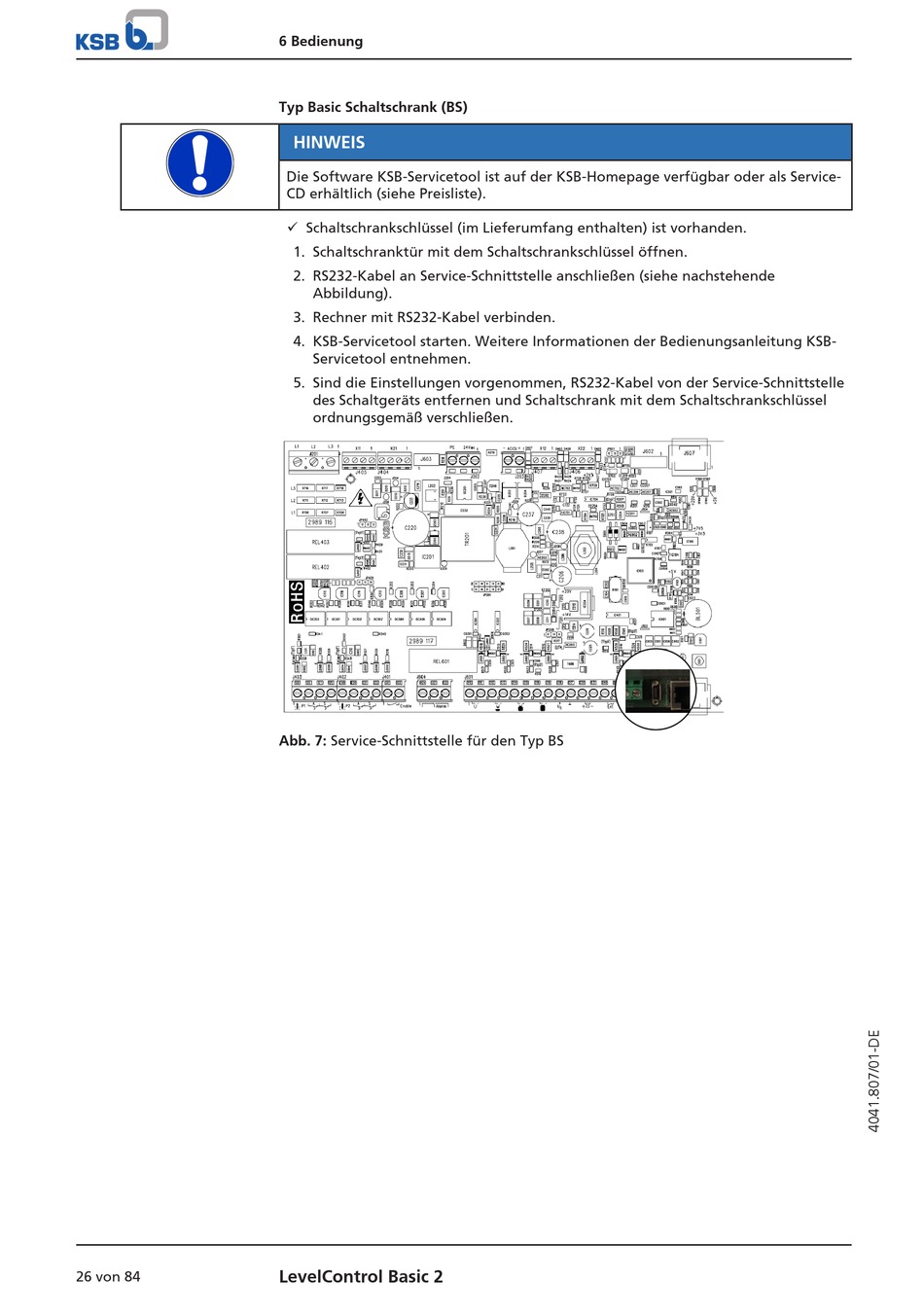

KSB LevelControl Basic 2 BS Betriebs- Und Montageanleitung Seite 26

26 von 84
6 Bedienung
Typ Basic Schaltschrank (BS)
HINWEIS
Die Software KSB-Servicetool ist auf der KSB-Homepage verfügbar oder als Service-
CD erhältlich (siehe Preisliste).
ü Schaltschrankschlüssel (im Lieferumfang enthalten) ist vorhanden.
1. Schaltschranktür mit dem Schaltschrankschlüssel öffnen.
2. RS232-Kabel an Service-Schnittstelle anschließen (siehe nachstehende
Abbildung).
3. Rechner mit RS232-Kabel verbinden.
4. KSB-Servicetool starten. Weitere Informationen der Bedienungsanleitung KSB-
Servicetool entnehmen.
5. Sind die Einstellungen vorgenommen, RS232-Kabel von der Service-Schnittstelle
des Schaltgeräts entfernen und Schaltschrank mit dem Schaltschrankschlüssel
ordnungsgemäß verschließen.
Abb. 7: Service-Schnittstelle für den Typ BS
