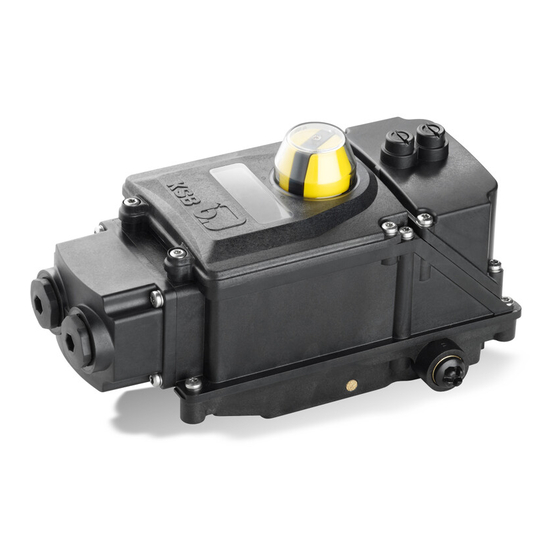

- Seite 1 Steuereinheit für Stellungsregler AMTRONIC AMTRONIC R1300 Funktionen Steuerluftversorgung und Stellungsanzeige Baureihenheft...
- Seite 2 Impressum Baureihenheft AMTRONIC KSB Aktiengesellschaft Alle Rechte vorbehalten. Inhalte dürfen ohne schriftliche Zustimmung von KSB weder verbreitet, ver- vielfältigt, bearbeitet noch an Dritte weitergegeben werden. Generell gilt: Technische Änderungen vorbehalten. © KSB Aktiengesellschaft Frankenthal...
- Seite 3 Automation Steuereinheit für Stellungsregler ▪ AMTRONIC hat ein Gehäuse aus LEXAN (PC mit 20% Glas- Automation faser), das folgende 3 Teile beherbergt: – elektrischer Anschluss Steuereinheit für Stellungsregler – Steuer- und Meldeplatine – Steuerluftversorgung ▪ Der Anschluss der Steuerluftversorgung erfolgt im Sockel: AMTRONIC –...
- Seite 4 Automation Steuereinheit für Stellungsregler Technische Daten Funktionsschema 1 - Endschalter oder Nährungsinitiatoren 4 - Handnotbetätigung 2 - Steuerluftversorgung wahlweise über Wegeventil vom Typ 4/2 bi- 5 - Winkelpotentiometer (optional) stabil, 4/2 monostabil, 4/3 in Mittelstellung geschlossen 3 - Anschlussklemmenleiste 6 - Stellungsrückmeldung über 4-20 mA-Signal (optional) AMTRONIC...
- Seite 5 Automation Steuereinheit für Stellungsregler Technische Spezifikation Gehäuse Werkstoff LEXAN (PC mit 20% Glasfaser) Stellungsanzeige visuell auf dem Deckel Steuerluftanschluss 2 x 1/4" Gas Elektrischer Anschluss 2 Eingänge M20 mit Kabelstopfbuchse Anschluss an Schraubklemmenleiste (Kabel 1,5 mm max.) Gewicht 1,5 kg Steuerluftversorgung Steuerluftzufuhr Anschluss 1/4”...
- Seite 6 Automation Steuereinheit für Stellungsregler Tabelle für die Funktion Steuerluftversorgung Für die doppeltwirkenden Stellantriebe ACTAIR Konfiguration Fall 1a Fall 1b Fall 2 Stellung bei Stromausfall Stellung Auf Stellung Zu Stellung Zu oder Auf Wegeventil 4/2, monostabil 4/2, monostabil 4/2, bistabil Pilotventil 1 PV 3/2 NC 1 PV 3/2 NC 2 PV 3/2 NC...
- Seite 7 Automation Steuereinheit für Stellungsregler Handnotbetätigung des Wegeventils Außenliegende Drucktaster ermöglichen die manuelle Steue- rung der Pilotventile. Die Drucktaster zur Notbetätigung sind verriegelbar. Zur Notbetätigung Um ein Überlappen mit den elektrischen Steuerbefehlen der A - Drucktaste der Notbetätigung drücken Pilotventile zu vermeiden, wird empfohlen, die Notbetäti- B - Mit einer 90°-Drehung in dieser Stellung fixieren gung nur dann zu betätigen, wenn keine Spannung an der Steuereinheit anliegt.
- Seite 8 Automation Steuereinheit für Stellungsregler Technische Daten der Näherungsinitiatoren Näherungsinitiatoren IFM XC035 Hersteller: Werkstoff Gehäuse: IEC 60068-2-6 / 3 Achsen / 50 g von 10 bis 500 Hz Max. Ausgangsstromstärke: - Steuerstrom: 200 mA - maximal: 200 mA Min. Ausgangsstromstärke: 4 mA Max.
- Seite 9 Die beiden Ausgänge liefern die Befehle der elektro- DC). Für Stellungsregelungsaufgaben über Profibus DP emp- pneumatischen Pilotventile und die beiden Eingänge geben den fiehlt KSB den intelligenten Stellungsregler SMARTRONIC PC Zustand der Endschalter wider (1 für Auf und 1 für Zu). Für Stel- Profibus DP.
- Seite 10 Automation Steuereinheit für Stellungsregler Werkstoffe Explosionsdarstellung AMTRONIC...
- Seite 11 Automation Steuereinheit für Stellungsregler Teileverzeichnis Teile- Benennung Werkstoffe Teile- Benennung Werkstoffe 74-6.1 Platte des Wegeventils 74-7.1 Wegeventil 69-12 Gehäuse Polycarbonat SM60/0 74-7.2 Pilotventil Deckel Polycarbonat SM60/0 747.1 Profildichtung Ventil 160.1 Deckel Wegeventil Polycarbonat SM60/0 79-11 Mengenbegrenzer 163.1 Abdeckung Polycarbonat SM60/0 Baugruppe Winkelpoten- 191.2 Befestigung...
- Seite 12 Automation Steuereinheit für Stellungsregler Variantenabbildungen Aufbau für Linearantrieb nach NAMUR Grundplatte für Stellantriebe mit VDI/VDE 3845-Schnitt- stelle, ausgenommen ACTAIR und DYNACTAIR AMTRONIC...
- Seite 13 Automation Steuereinheit für Stellungsregler Bestellangaben Code AMTRONIC R1300 AMTRONIC R001300 Sensorik Kontakt auf Leiterplatte Initiator auf Leiterplatte Kontakt V3 für Adern Kontakt V3 für Kabel Kontakt V3 für Schuh 4.8 Kontakt V3 für Schuh 6.3 Kontakt V3 Schweißklemme Näherungsinitiator V3 PNP für 3-adriges Kabel Näherungsinitiator V3 NPN für 3-adriges Kabel...
- Seite 14 Automation Steuereinheit für Stellungsregler AMTRONIC R001300 Elektrischer Anschluss 2 Stopfen, Plastik, M20 IP67 2 Kabelstopfbuchsen, Plastik, M20 IP67 (Durchmes- ser 6 bis 12) 2 Kabelstopfbuchsen, Metall, M20 IP67 (Durchmes- ser 6 bis 12) Wegeventil 4/2 monostabil - Auf/Zu 4/2 bistabil - Auf/Zu 4/3 in Mittelstellung geschlossen - Position (POS) Spannung Wegeventil 230 V AC 50/60 Hz...
