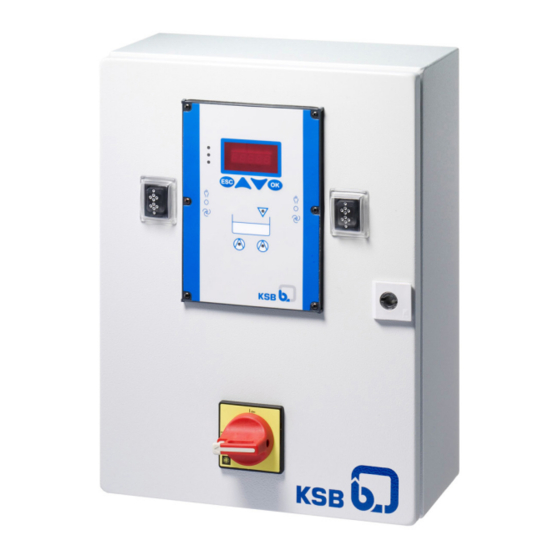

KSB LevelControl Basic 2 Type BS Betriebs-/Montageanleitung
  1. Anleitungen
  2. Marken
  3. KSB Anleitungen
  4. Steuergeräte
  5. LevelControl Basic 2 Type BS
  6. Betriebs-/montageanleitung

KSB LevelControl Basic 2 Type BS Betriebs-/Montageanleitung

Vorschau ausblenden Andere Handbücher für LevelControl Basic 2 Type BS:
Inhaltsverzeichnis

Werbung

Quicklinks

Niveauabhängiges Schaltgerät
LevelControl Basic 2
Betriebs-/ Montageanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für KSB LevelControl Basic 2 Type BS

Inhaltszusammenfassung für KSB LevelControl Basic 2 Type BS

  • Seite 1 Niveauabhängiges Schaltgerät LevelControl Basic 2 Betriebs-/ Montageanleitung...
  • Seite 2 Impressum Betriebs-/ Montageanleitung LevelControl Basic 2 Originalbetriebsanleitung Alle Rechte vorbehalten. Inhalte dürfen ohne schriftliche Zustimmung des Herstellers weder verbreitet, vervielfältigt, bearbeitet noch an Dritte weitergegeben werden. Generell gilt: Technische Änderungen vorbehalten. © KSB SE & Co. KGaA, Frankenthal 21.12.2017...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Glossar .............................. 5 Allgemeines ............................ 6 Grundsätze................................ 6 Zielgruppe................................. 6 Mitgeltende Dokumente .......................... 6 Symbolik................................ 6 Sicherheit .............................. 7 Kennzeichnung von Warnhinweisen ...................... 7 Allgemeines .............................. 7 Bestimmungsgemäße Verwendung ........................ 8 Personalqualifikation und Personalschulung .................... 8 Folgen und Gefahren bei Nichtbeachtung der Anleitung................ 8 Sicherheitsbewusstes Arbeiten ........................ 8 Software-Änderungen ............................. 8 Transport/Zwischenlagerung/Entsorgung ...................
  • Seite 4 Inhaltsverzeichnis 6.5.4 Alarmliste anzeigen ........................... 31 6.5.5 ATEX-Modus............................ 31 6.5.6 Akku einsetzen/wechseln ........................ 32 Beispielanwendungen .........................  34 Entleeren über Schwimmschalter ........................ 34 7.1.1 Einzelpumpwerk: Entleeren über 1 Schwimmschalter .............. 34 7.1.2 Doppelpumpwerk: Entleeren über 2 Schwimmschalter .............. 35 7.1.3 Doppelpumpwerk als Reservepumpe: Entleeren über 1 Schwimmschalter ........ 36 Entleeren digitale Niveauschalter ......................... 37 7.2.1 Einzelpumpwerk: Entleeren über 2 digitale Niveauschalter............ 37...

  • Seite 5: Glossar

    Glossar Glossar ATEX Die Bezeichnung ATEX ist die französische Abkürzung für „Atmosphère explosible“ und steht stellvertretend für die zwei Richtlinien der Europäischen Union (EU) auf dem Gebiet des Explosionsschutzes: ATEX-Produktrichtlinie 2014/34/EU (auch als ATEX 95 bezeichnet) und ATEX-Betriebsrichtlinie 1999/92/EG (auch als ATEX 137 bezeichnet).

  • Seite 6: Allgemeines

    Seriennummer. Die Seriennummer beschreibt das Produkt eindeutig und dient zur Identifizierung bei allen weiteren Geschäftsvorgängen. Zwecks Aufrechterhaltung der Gewährleistungsansprüche im Schadensfall ist unverzüglich die nächst gelegene KSB Serviceeinrichtung zu benachrichtigen. 1.2 Zielgruppe Zielgruppe dieser Betriebsanleitung ist technisch geschultes Fachpersonal. 1.3 Mitgeltende Dokumente Tabelle 1: Überblick über mitgeltende Dokumente...

  • Seite 7: Sicherheit

    2 Sicherheit 2 Sicherheit Alle in diesem Kapitel aufgeführten Hinweise bezeichnen eine Gefährdung mit GEFAHR hohem Risikograd. 2.1 Kennzeichnung von Warnhinweisen Tabelle 3: Merkmale von Warnhinweisen Symbol Erklärung GEFAHR GEFAHR Dieses Signalwort kennzeichnet eine Gefährdung mit einem hohen Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge hat.

  • Seite 8: Bestimmungsgemäße Verwendung

    Die Software ist speziell für dieses Produkt entwickelt und aufwändig getestet worden. Änderungen oder auch hinzufügen von Software oder Software-Teilen sind nicht erlaubt. Ausgenommen davon sind die von KSB zur Verfügung gestellten Software- Updates. LevelControl Basic 2 8 von 72...

  • Seite 9: Transport/Zwischenlagerung/Entsorgung

    3.1 Lieferzustand kontrollieren 1. Bei Warenübergabe jede Verpackungseinheit auf Beschädigungen prüfen. 2. Bei Transportschäden den genauen Schaden feststellen, dokumentieren und umgehend schriftlich an KSB oder den liefernden Händler und den Versicherer melden. 3.2 Transportieren Für den Transport das Schaltgerät außer Betrieb nehmen.

  • Seite 10: Entsorgung

    3 Transport/Zwischenlagerung/Entsorgung 3.4 Entsorgung HINWEIS Das Gerät gilt aufgrund einiger Komponenten als Sondermüll und erfüllt die Anforderungen nach RoHs 2011/65/EU. Das Gerät nach Gebrauch fachgerecht und unter Berücksichtigung der örtlichen Vorschriften entsorgen. LevelControl Basic 2 10 von 72...

  • Seite 11: Beschreibung

    Anlaufart, z. B. Direktlauf Sensorik, z. B. Schwimmschalter ATEX, z. B. ohne ATEX-Funktion Einbauvarianten, z. B. Standard (ohne Einbauteile) Nennstrom x 10, z. B. 10 A 4.3 Typenschild KSB SE & Co. KGaA Johann-Klein-Straße 9 67227 Frankenthal Deutschland 2014w07 LevelControl Basic 2...

  • Seite 12: Konstruktiver Aufbau

    4 Beschreibung 4.4 Konstruktiver Aufbau 4.4.1 Typ Basic Compact (BC) ▪ Pumpensteuer- und Überwachungsgerät im kompakten Kunststoffgehäuse ▪ für 1 oder 2 Pumpen ▪ mit Display ▪ Niveauerfassung über – Schwimmschalter/digitaler Niveauschalter – analoger Sensor (4 .. 20 mA) – integrierter Drucksensor (pneumatisch) –...

  • Seite 13: Atex-Geräte

    4 Beschreibung Abb. 3: Typ Basic Schaltschrank (BS) Hauptschalter Bedieneinheit Hand-Null-Automatik Schalter 4.4.3 ATEX-Geräte HINWEIS Alle Schaltgeräte sind nicht explosionsgeschützt und dürfen nur außerhalb des explosionsgefährdeten Bereichs betrieben werden! Beide Varianten (Typ BC und BS) können als ATEX-Ausführung bestellt werden. Im ATEX-Modus wird bei Unterschreitung des untersten Flüssigkeitsniveaus in Abhängigkeit der Nachlaufzeit das Einschalten der Pumpe sicher verhindert (kein Trockenlauf und somit keine Bildung von Zündquellen möglich).

  • Seite 14: Abmessungen Und Gewichte

    4 Beschreibung 4.5.2 Abmessungen und Gewichte Tabelle 8: Abmessungen und Gewichte LevelControl Basic 2 H x B x T [kg] max. [mm] 400 x 281 x 135 4,5 - 4,7 400 x 300 x 155 600 x 400 x 200 600 x 400 x 200 600 x 400 x 200 600 x 400 x 200 800 x 600 x 250...
  • Seite 15 4 Beschreibung Sensorik Motorschutz ▪ Maximal zweimal Bimetall (Wicklungsschutzkontakt) je Pumpe, 24 Volt, Motorüberwachung ▪ Ab 5,5 Kilowatt Stern-/Dreieckanlauf: PTC Motorüberwachung je Pumpe (Wahlweise auch <5,5kW möglich) ▪ Maximal einmal Feuchteüberwachung je Pumpe Amarex N / KRT Prozesseingänge ▪ Einmal externer Alarmeingang, 24 Volt ▪...

  • Seite 16: Aufstellung/Einbau

    5 Aufstellung/Einbau 5 Aufstellung/Einbau 5.1 Sicherheitsbestimmungen GEFAHR Falsche Installation Lebensgefahr! ▷ Schaltgerät überflutungssicher installieren. ▷ Niemals das Schaltgerät in explosionsgefährdeten Bereichen installieren. ▷ Bei Integration in eine externe Schaltanlage die Richtlinien für Niederspannungsschaltgerätekombinationen berücksichtigen. 5.2 Überprüfung vor Aufstellungsbeginn Aufstellort Der Aufstellort/Einbauort muss folgenden Anforderungen entsprechen: ▪...

  • Seite 17: Elektrischer Anschluss

    5 Aufstellung/Einbau 5.4 Elektrischer Anschluss GEFAHR Unbeabsichtigtes Berühren spannungsführender Teile Lebensgefahr durch Stromschlag! ▷ Netzanschluss spannungsfrei schalten. ▷ Netzanschluss gegen Wiedereinschalten sichern. ACHTUNG Unsachgemäßer elektrischer Anschluss Beschädigung des Schaltgeräts/Schaltschranks! ▷ Stromart und Spannung des Netzanschlusses prüfen. ▷ Anschlusspläne beachten. ü Netzspannung entspricht Nennspannung auf dem Typenschild. 1.

  • Seite 18: Bedienung

    6 Bedienung 6 Bedienung GEFAHR Unbeabsichtigtes Anlaufen der Pumpe Verletzungsgefahr durch Einziehen oder Quetschen! ▷ Sicherstellen, dass sich niemand im Gefahrenbereich der Pumpen befindet. ▷ Sicherstellen, dass alle Verrohrungen vorschriftsmäßig montiert sind und kein Fördermedium austreten kann. HINWEIS In diesem Kapitel wird ein Schaltgerät für zwei Pumpen gezeigt und beschrieben. Die Bedienung des Schaltgeräts für eine Pumpe erfolgt entsprechend;...

  • Seite 19: Display

    6 Bedienung Tabelle 10: LED-Ampel Beschreibung grün Betriebsbereitschaft gelb Warnung (ein oder mehrere Warnungen) Alarm (ein oder mehrere Alarme) LED-Betriebsanzeige Pumpe Die LED-Betriebsanzeige Pumpe informiert über den Betriebszustand der Pumpen: Tabelle 11: LED-Betriebsanzeige Pumpe Beschreibung grün Pumpe betriebsbereit grün blinkend Pumpe läuft gelb Pumpe aus (Hand-Null-Automatik Wahlschalter auf "0") gelb blinkend...

  • Seite 20: Hand-Null-Automatik-Wahlschalter

    Schalter rastet ein. Die Pumpe wird bedarfsabhängig vom Schaltgerät ein- oder ausgeschaltet. 6.3 Service-Schnittstelle HINWEIS Die Software "KSB Service Tool" kann von der KSB Homepage heruntergeladen werden oder ist als Service CD erhältlich (siehe Preisliste). LevelControl Basic 2 20 von 72...
  • Seite 21 6 Bedienung Abb. 6: Service-Schnittstelle für den Typ BC Abb. 7: Service-Schnittstelle für den Typ BS Die Service-Schnittstelle ist nur nach Öffnen des Schaltgeräts zugängig. LevelControl Basic 2 21 von 72...

  • Seite 22: Inbetriebnahme/Außerbetriebnahme

    6 Bedienung Um das Gerät über die Service-Schnittstelle bedienen zu können, wie folgt vorgehen: 1. Rechner und Gerät mit einem RS232-Kabel verbinden. 2. Service Tool starten. Weitere Informationen der Bedienungsanleitung Service Tool entnehmen. 6.4 Inbetriebnahme/Außerbetriebnahme 6.4.1 Inbetriebnahme vorbereiten Schaltgerät gemäß Anschlussplan verkabeln. Motorschutz oder Sicherungen einlegen.

  • Seite 23: Bedieneinheit

    6 Bedienung Bei 230 V Varianten: Pumpennetzstecker ziehen. Falls die Pumpen direkt an den Klemmen im Gerät angeschlossen sind, muss das Gerät vom Netz getrennt werden. 3. Schaltgerät wieder verschließen. Längerfristige Außerbetriebnahme 1. Hand-Null-Automatik-Wahlschalter beider Pumpen in Stellung "0" schalten. 2.
  • Seite 24 6 Bedienung Parameter Beschreibung 1-3-1 Betriebsstunden Pumpe 2 Betriebsdauer Pumpe 2 in Stunden ✘ 1-3-2 Anläufe Pumpe 2 Anzahl der Pumpenstarts Pumpe 2 ✘ 2-1-1 Anstehende Meldungen Liste der quittierten Alarme ✘ ✘ LevelControl Basic 2 24 von 72...

  • Seite 25: Digitale Füllstandsanzeige

    6 Bedienung 6.5.1.1 Digitale Füllstandsanzeige Es kann jederzeit der aktuelle Füllstand digital abgelesen werden. Tabelle 15: Übersicht digitale Füllstandsanzeige Anzeige digitaler Füllstand Aktion Niveau sehr niedrig Pumpe aus Niveau mittel vor Einschalten der Grundlastpumpe Niveau hoch Grundlastpumpe an Niveau sehr hoch Spitzenlastpumpe an Niveau Hochwasser Hochwasseralarm und...
  • Seite 26 6 Bedienung Abb. 9: Parameter einstellen ACHTUNG Unsachgemäße Bedienung Sachschaden! ▷ Zum Schutz des Geräts ist eine Änderung der Parametrierung von Schwimmschalter/digitalen Niveauschalter auf 4 .. 20 mA nur möglich, wenn der Schaltpunkt Spitzenlast nicht angesprochen hat. ▷ Behälter gegebenenfalls im Handbetrieb leerpumpen. 1.
  • Seite 27 6 Bedienung Tabelle 16: Variante Schwimmer, digitale Schalter, 4..20 mA Parameter Beschreibung Werte 3-3-2 Reservepumpe Umschaltung zwischen 0 = Doppelpumpwerk ✘ Doppelpumpwerk und mit Spitzenlastschaltung Reservepumpwerk (ab Werk voreingestellt) 1 = Reservepumpe, 1 Pumpe an bei Hochwasser 2 = Reservepumpe, 2 Pumpen an bei Hochwasser 3-3-3...
  • Seite 28 6 Bedienung Parameter Beschreibung Werte 3-7-1 Funktionslauf an/aus Funktionslauf ausschalten oder 0 = Funktionslauf ✘ ✘ zeitabhängig einschalten. ausgeschaltet (ab Werk voreingestellt) 1 = Funktionslauf erfolgt nach einer Stillstandzeit von einer Woche. 3-8-1 Werkseinstellungen Wiederherstellen der 1 = Werkseinstellung ✘ ✘...
  • Seite 29 6 Bedienung Parameter Beschreibung Werte 3-3-6 ATEX-Modus Einschalten des ATEX-Modus: 0 = Ausgeschaltet ✘ ✘ Abpumpen unterhalb des 1 = Eingeschaltet Ausschaltniveaus ist nicht möglich. 3-4-4-1 Niveau der Glocke Abstand der Glocke 200 mm (ab Werk ✘ ✘ (Unterkante) zum voreingestellt) Behälterboden (Offset).

  • Seite 30: Alarme Und Warnungen Quittieren

    6 Bedienung 6.5.3 Alarme und Warnungen quittieren HINWEIS Alarme mit höherer Priorität setzen sich gegen Alarme mit niedriger Priorität durch. Der Alarm A1 hat z. B eine höhere Priorität als der Alarm A2. Abb. 10: Alarme und Warnungen quittieren Anzeichen für Alarme: ▪...

  • Seite 31: Alarmliste Anzeigen

    6 Bedienung Quittierung Beschreibung Aktion Alarm Auto Motor 1 Temperatur zu hoch Pumpe 1 aus Alarm Auto Motor 2 Temperatur zu hoch Pumpe 2 aus Alarm Auto Ausfall der Versorgungsspannung Beide Pumpen aus Alarm Auto Phasenfehler (Phasenausfall) Beide Pumpen aus Alarm Hand Leckage Motor 1 (Amarex N / KRT)

  • Seite 32: Akku Einsetzen/Wechseln

    6 Bedienung HINWEIS Im ATEX - Modus löst der redundante Hochwasserschwimmer, im Fall eines Defekts an der Pegelmessung bei Überschreiten des Hochwasserpegels, einen Alarm aus. Ein Schalten der Pumpe erfolgt aus Sicherheitsgründen nur, wenn eine Überdeckung der Pumpe durch die vorhandene grundlegende Füllstandsmessung sichergestellt ist.
  • Seite 33 6 Bedienung HINWEIS Bei Erstausrüstung des Schaltgeräts mit der Einbauoption Akku ist es nicht ausreichend, nur den/die Akku(s) einzusetzen. Es wird ein Akku-Nachrüstsatz benötigt, welcher zusätzlich zu dem/den Akku(s) eine elektronische Akku- Ladeschaltung, ebenso wie verschiedene Befestigungsmaterialien, enthält. LevelControl Basic 2 33 von 72...

  • Seite 34: Beispielanwendungen

    7 Beispielanwendungen 7 Beispielanwendungen 7.1 Entleeren über Schwimmschalter 7.1.1 Einzelpumpwerk: Entleeren über 1 Schwimmschalter Tabelle 20: Parameter-Einstellungen Parameter Wert Hinweis 3-3-3 0 = Entleeren Entleeren/Befüllen 3-4-2 0 = Schwimmschalter Messmethode Abb. 11: Einzelpumpwerk: Entleeren über 1 Schwimmschalter Schwimmschalter Grundlast Pumpe aus Schwimmschalter Hochwasser Pumpe ein (optional) Hochwasser Alarm...

  • Seite 35: Doppelpumpwerk: Entleeren Über 2 Schwimmschalter

    7 Beispielanwendungen 7.1.2 Doppelpumpwerk: Entleeren über 2 Schwimmschalter Tabelle 21: Parameter-Einstellungen Parameter Wert Hinweis 3-3-3 0 = Entleeren Entleeren/Befüllen 3-4-2 0 = Schwimmschalter Messmethode Abb. 12: Doppelpumpwerk: Entleeren über 2 Schwimmschalter Schwimmschalter Grundlast Beide Pumpen aus Schwimmschalter Spitzenlast Grundlastpumpe ein Schwimmschalter Hochwasser (optional) Beide Pumpen ein Hochwasser Alarm Die zuerst geschaltete Pumpe ist die Grundlastpumpe.

  • Seite 36: Doppelpumpwerk Als Reservepumpe: Entleeren Über 1 Schwimmschalter

    7 Beispielanwendungen 7.1.3 Doppelpumpwerk als Reservepumpe: Entleeren über 1 Schwimmschalter Tabelle 22: Parameter-Einstellungen Parameter Wert Hinweis 3-3-2 1 = Reservepumpe, 1PP HW Reservepumpenbetrieb, 1 Pumpe bei Hochwasser Reservepumpenbetrieb, 2 = Reservepumpe, 2PP HW 2 Pumpen bei Hochwasser 3-3-3 0 = Entleeren Entleeren/Befüllen 3-4-2 0 = Schwimmschalter...

  • Seite 37: Entleeren Digitale Niveauschalter

    7 Beispielanwendungen 7.2 Entleeren digitale Niveauschalter 7.2.1 Einzelpumpwerk: Entleeren über 2 digitale Niveauschalter Tabelle 23: Parameter-Einstellungen Parameter Wert Hinweis 3-3-3 0 = Entleeren Entleeren/Befüllen 3-4-2 1 = dig. Niveauschalter Messmethode Abb. 14: Einzelpumpwerk: Entleeren über 2 digitale Niveauschalter digitaler Niveauschalter Aus Pumpe aus digitaler Niveauschalter Grundlast Pumpe ein digitaler Niveauschalter Hochwasser...

  • Seite 38: Doppelpumpwerk: Entleeren Über 3 Digitale Niveauschalter

    7 Beispielanwendungen 7.2.2 Doppelpumpwerk: Entleeren über 3 digitale Niveauschalter Tabelle 24: Parameter-Einstellungen Parameter Wert Hinweis 3-3-3 0 = Entleeren Entleeren/Befüllen 3-4-2 1 = dig. Niveauschalter Messmethode Abb. 15: Doppelpumpwerk: Entleeren über 3 digitale Niveauschalter digitaler Niveauschalter Aus Beide Pumpen aus digitaler Niveauschalter Grundlast Grundlast Pumpe ein digitaler Niveauschalter Spitzenlast Beide Pumpen ein...

  • Seite 39: Doppelpumpwerk Als Reservepumpe: Entleeren Über 2 Digitale Niveauschalter

    7 Beispielanwendungen 7.2.3 Doppelpumpwerk als Reservepumpe: Entleeren über 2 digitale Niveauschalter Tabelle 25: Parameter-Einstellungen Parameter Wert Hinweis 3-3-2 1 = Reservepumpe, 1PP HW Reservepumpenbetrieb, 1 Pumpe bei Hochwasser 2 = Reservepumpe, 2PP HW Reservepumpenbetrieb, 2 Pumpen bei Hochwasser 3-3-3 0 = Entleeren Entleeren/Befüllen 3-4-2 1 = dig.

  • Seite 40: Entleeren Über Schwimmschalter (Ohne Hysterese)

    7 Beispielanwendungen 7.3 Entleeren über Schwimmschalter (ohne Hysterese) 7.3.1 Einzelpumpwerk: Entleeren über 2 Schwimmschalter (ohne Hysterese) Tabelle 26: Parameter-Einstellungen Parameter Wert Hinweis 3-3-3 0 = Entleeren Entleeren/Befüllen 3-4-2 1 = dig. Niveauschalter Messmethode Abb. 17: Einzelpumpwerk: Entleeren über 2 Schwimmschalter (ohne Hysterese) Schwimmschalter Aus Pumpe aus Schwimmschalter Grundlast...

  • Seite 41: Doppelpumpwerk: Entleeren Über 3 Schwimmschalter (Ohne Hysterese)

    7 Beispielanwendungen 7.3.2 Doppelpumpwerk: Entleeren über 3 Schwimmschalter (ohne Hysterese) Tabelle 27: Parameter-Einstellungen Parameter Wert Hinweis 3-3-3 0 = Entleeren Entleeren/Befüllen 3-4-2 1 = dig. Niveauschalter Messmethode Abb. 18: Doppelpumpwerk: Entleeren über 3 Schwimmschalter (ohne Hysterese) Schwimmschalter Aus Beide Pumpen aus Schwimmschalter Grundlast Grundlastpumpe an Schwimmschalter Spitzenlast Beide Pumpen ein...

  • Seite 42: Doppelpumpwerk Als Reservepumpe: Entleeren Über 2 Schwimmschalter (Ohne Hysterese)

    7 Beispielanwendungen 7.3.3 Doppelpumpwerk als Reservepumpe: Entleeren über 2 Schwimmschalter (ohne Hysterese) Tabelle 28: Parameter-Einstellungen Parameter Wert Hinweis 3-3-2 1 = Reservepumpe, 1PP HW Reservepumpenbetrieb, 1 Pumpe bei Hochwasser 2 = Reservepumpe, 2PP HW Reservepumpenbetrieb, 2 Pumpen bei Hochwasser 3-3-3 0 = Entleeren Entleeren/Befüllen 3-4-2 1 = dig.

  • Seite 43: Entleeren Mit Pneumatischer Druckmessung (Staudruck) Oder Lufteinperlung

    7 Beispielanwendungen 7.4 Entleeren mit pneumatischer Druckmessung (Staudruck) oder Lufteinperlung HINWEIS Bei zusätzlicher Verwendung eines Hochwasserschwimmers muss der redundante Hochwasserschwimmer mit einem ausreichend langem Kabelspiel montiert werden (genügend Hysterese). Dadurch werden bei einem Ausfall der analogen Messung (4 .. 20 mA/ pneumatisch (Staudruck)/ Lufteinperlung) häufige Ein- und Ausschaltvorgänge der Pumpen vermieden.

  • Seite 44: Doppelpumpwerk: Entleeren Pneumatisch (Staudruck) Oder Lufteinperlung

    7 Beispielanwendungen 7.4.2 Doppelpumpwerk: Entleeren pneumatisch (Staudruck) oder Lufteinperlung Tabelle 30: Parameter-Einstellungen Parameter Parametername Wert 3-3-4-1 Pumpen aus z. B. "250" [mm] 3-3-4-2 Grundlast an z. B. "400" [mm] 3-3-4-3 Spitzenlast an z. B. "500" [mm] 3-3-4-4 Hochwasser z. B. "600" [mm] 3-4-4-1 Niveau der Glocke z.

  • Seite 45: Doppelpumpwerk Als Reservepumpe: Entleeren Pneumatisch (Staudruck) Oder Lufteinperlung

    7 Beispielanwendungen 7.4.3 Doppelpumpwerk als Reservepumpe: Entleeren pneumatisch (Staudruck) oder Lufteinperlung Tabelle 31: Parameter-Einstellungen Parameter Parametername Wert 3-3-2 Reservepumpe 0 = Doppelpumpwerk (ab Werk) Spitzenlastpumpe, 2 Pumpen bei Hochwasser 1 = Reservepumpe, 1PP HW (Reservepumpenbetrieb, 1 Pumpe bei Hochwasser) 2 = Reservepumpe, 2PP HW (Reservepumpenbetrieb, 2 Pumpen bei Hochwasser) 3-3-3...

  • Seite 46: Entleeren Über Analoge Messung 4

    7 Beispielanwendungen 7.5 Entleeren über analoge Messung 4 .. 20 mA HINWEIS Ab Werk auf Schwimmschalter voreingestellte Geräte können über den Parameter 3-4-2 Messmethode auf 4..20 mA Sensor umgestellt werden. HINWEIS Die aufrufbaren Parameter sind abhängig von der Betriebsart und der Messmethode.

  • Seite 47: Einzelpumpwerk: Entleeren Bei Analoger Messung 4

    7 Beispielanwendungen 7.5.1 Einzelpumpwerk: Entleeren bei analoger Messung 4 .. 20 mA Tabelle 32: Parameter-Einstellungen Parameter Parametername Wert 3-3-3 Entleeren/Befüllen 0 = Entleeren 3-3-4-1 Pumpen aus z. B. "250" [mm] 3-3-4-2 Grundlastpumpe an z. B. "400" [mm] 3-3-4-4 Niveau Hochwasser z. B. "600" [mm] 3-4-2 Messmethode 2 = 4 ..

  • Seite 48: Doppelpumpwerk: Entleeren Bei Analoger Messung 4

    7 Beispielanwendungen 7.5.2 Doppelpumpwerk: Entleeren bei analoger Messung 4 .. 20 mA Tabelle 33: Parameter-Einstellungen Parameter Parametername Wert 3-3-3 Entleeren/Befüllen 0 = Entleeren 3-3-4-1 Pumpen aus z. B. "250" [mm] 3-3-4-2 Grundlast an z. B. "400" [mm] 3-3-4-3 Spitzenlast an z. B. "500" [mm] 3-3-4-4 Niveau Hochwasser z.

  • Seite 49: Doppelpumpwerk Als Reservepumpe: Entleeren Bei Analoger Messung 4

    7 Beispielanwendungen 7.5.3 Doppelpumpwerk als Reservepumpe: Entleeren bei analoger Messung 4 .. 20 mA Tabelle 34: Parameter-Einstellungen Parameter Parametername Wert 3-3-2 Reservepumpe 0 = Doppelpumpwerk (ab Werk) Spitzenlastpumpe, 2 Pumpen bei Hochwasser 1 = Reservepumpe, 1PP HW (Reservepumpenbetrieb, 1 Pumpe bei Hochwasser) 2 = Reservepumpe, 2PP HW (Reservepumpenbetrieb, 2 Pumpen bei Hochwasser) 3-3-3...
  • Seite 50 7 Beispielanwendungen Die zweite Pumpe wird lediglich als Reservepumpe betrieben für den Fall, dass die erste Pumpe eine Störung hat (rein redundantes System). Die Pumpen werden abwechselnd nach jedem Pumpvorgang getauscht. LevelControl Basic 2 50 von 72...

  • Seite 51: Befüllen Über Schwimmschalter

    7 Beispielanwendungen 7.6 Befüllen über Schwimmschalter ACHTUNG Änderung des externen Alarmeingangs Sachschaden! ▷ Prüfen, dass die Pumpen für den Trockenlauf abschalten. HINWEIS Der externe Alarmeingang kann als Trockenlaufschutz für die Pumpe(n) verwendet werden. Im Auslieferungszustand ist das Schaltgerät so eingestellt, dass die Pumpen bei Gefahr von Trockenlauf sicher abgeschaltet werden, unabhängig vom Niveau im zu füllenden Behälter.
  • Seite 52 7 Beispielanwendungen Schwimmschalter Trockenlaufschutz Trockenlauf - Pumpe aus (Öffner) (optional) HINWEIS Schwimmer A und B nur als Schließer (aufschwimmend ein) verwenden. Wird der externe Alarmeingang Ext (Klemmen 40 - 41) für die Trockenlaufüberwachung verwendet, muss ein Schwimmschalter aufschwimmend aus (Öffner) verwendet werden, um die Pumpen bei Trockenlauf auszuschalten. LevelControl Basic 2 52 von 72...

  • Seite 53: Doppelpumpwerk: Befüllen Über 2 Schwimmschalter

    7 Beispielanwendungen 7.6.2 Doppelpumpwerk: Befüllen über 2 Schwimmschalter Tabelle 36: Parameter-Einstellungen Parameter Parametername Wert 3-3-3 Entleeren/Befüllen 1 = Befüllen 3-4-2 Messmethode 0 = Schwimmschalter Abb. 27: Doppelpumpwerk: Befüllen über 2 Schwimmschalter Schwimmschalter Spitzenlast beide Pumpen ein (Schließer) Schwimmschalter Grundlast Grundlastpumpe ein (Schließer) Schwimmschalter Hochwasser beide Pumpen aus (Schließer) (optional)

  • Seite 54: Befüllen Über Analoge Messung 4

    7 Beispielanwendungen 7.7 Befüllen über analoge Messung 4..20mA 7.7.1 Einzelpumpwerk: Befüllen bei analoger Messung 4..20mA Tabelle 37: Parameter-Einstellungen Parameter Parametername Wert 3-3-3 Entleeren/Befüllen 1 = Befüllen 3-3-4-1 Pumpe aus z. B. "500" [mm] 3-3-4-2 Grundlastpumpe an z. B. "400" [mm] 3-3-4-4 Niveau Hochwasser z.
  • Seite 55 7 Beispielanwendungen (GND) Niveau Hochwasser (redundant Pumpe aus) Redundanter Hochwasserschwimmer (optional) Niveau bei 20 mA Schwimmschalter Trockenlaufschutz (Öffner) (optional) LevelControl Basic 2 55 von 72...

  • Seite 56: Doppelpumpwerk: Befüllen Bei Analoger Messung 4

    7 Beispielanwendungen 7.7.2 Doppelpumpwerk: Befüllen bei analoger Messung 4..20mA Tabelle 38: Parameter-Einstellungen Parameter Parametername Wert 3-3-3 Entleeren/Befüllen 1 = Befüllen 3-3-4-1 Pumpen aus z. B. "500" [mm] 3-3-4-2 Grundlastpumpe an z. B. "400" [mm] 3-3-4-3 Spitzenlastpumpe an z. B. "250" [mm] 3-3-4-4 Niveau Hochwasser z.

  • Seite 57: Weitere Anschlüsse

    Die angeschlossene Alarmeinrichtung ist dann netzunabhängig. Externer Alarm HINWEIS Der Meldeausgang wird wie bei einem Alarmschaltgerät nur bei Hochwasser und Sensorfehler aktiviert. Diese Einstellung kann mit dem KSB Service Tool verändert werden. HINWEIS Parametereinstellungen für den externen Alarm lassen sich nur mit dem Service Tool ändern.

  • Seite 58: Fernquittierung

    HINWEIS Ab Werk gehen bei Schließen des Kontakts die Pumpen aus. Diese Einstellung kann mit dem KSB Service Tool verändert werden. – Je nach Einstellung gehen die Pumpen an oder aus. – Der Hochwasseralarm hat Priorität vor einem externem Alarm. Aufgrund von Hochwasseralarm werden Pumpen ggf.

  • Seite 59: Checkliste Zur Inbetriebnahme/Inspektion Und Wartung

    8 Checkliste zur Inbetriebnahme/Inspektion und Wartung 8 Checkliste zur Inbetriebnahme/Inspektion und Wartung Tabelle 39: Checkliste Betriebsanleitung lesen ➀ ➁ Spannungsversorgung prüfen ➀ ➁ mit Angaben auf dem Fabrikschild vergleichen Schutzleiter auf Funktion prüfen nach EN 60 439 ➀ ➁ ➀ ➁ Anschluss der Temperaturschalter (Wicklungsschutzkontakt) prüfen.

  • Seite 60: Störungen: Ursachen Und Beseitigung

    ▷ Bei allen Arbeiten zur Störungsbeseitigung entsprechende Hinweise dieser Betriebsanleitung und/oder Herstellerdokumentation des Zubehörs beachten. Wenn Probleme auftreten, die nicht in der folgenden Tabelle beschrieben werden, ist Rücksprache mit dem KSB-Kundendienst erforderlich. A Pumpe fördert nicht B Förderhöhe zu klein C Stromaufnahme/Leistungsaufnahme zu groß...
  • Seite 61 9 Störungen: Ursachen und Beseitigung A B C D E Mögliche Ursache Beseitigung - Wicklungsüberwachung hat wegen zu hoher Nach Abkühlen schaltet der Motor wieder ✘ Wicklungstemperatur abgeschaltet automatisch ein Falls der speichernde WSK-Alarm ausgelöst hat, diesen mit OK quittieren. Pumpe überprüfen! ✘...

  • Seite 62: Anschlusspläne

    10 Anschlusspläne 10 Anschlusspläne HINWEIS Für den Typ BS die dem Schaltgerät beiliegenden Schaltpläne beachten. Im Einzelfall können die Anschlüsse der Pumpen von den dargestellten Anschlussschemen abweichen. Daher sind die beiliegende Pumpendokumentation und die Schaltpläne stets zusätzlich zu beachten. 10.1 Ama-Drainer mit Schaltgerät Typ BC 1~230 V: Ama-Drainer N 301/302/303, Ama-Drainer N 358, Ama-Drainer NE 4../5.., Ama-Porter NE J203...
  • Seite 63 10 Anschlusspläne 27 Kontakt 28 Anschluss Akku 29 230V 30 400V bk (black/schwarz) U1:bk (black/schwarz) bu (blue/blau) V1:bu (blue/blau) bn (brown/braun) W1:bn (brown/braun) PE = gn/ye (green/yellow, grün/gelb) PE = gn/ye (green/yellow, grün/gelb) 3~400 V: Ama-Drainer ND 4.. /5.. J203 J403 J604 J201...
  • Seite 64 10 Anschlusspläne 27 Kontakt 28 Anschluss Akku 29 230V 30 400V bk (black/schwarz) U1:bk (black/schwarz) bu (blue/blau) V1:bu (blue/blau) bn (brown/braun) W1:bn (brown/braun) PE = gn/ye (green/yellow, grün/gelb) PE = gn/ye (green/yellow, grün/gelb) 3~400V: Ama-Drainer B(80) J203 J403 J401 J604 J601 J201 Alarm...

  • Seite 65: Ama-Porter Mit Schaltgerät Typ Bc

    10 Anschlusspläne 27 Kontakt 28 Anschluss Akku 29 230V 30 400V bk (black/schwarz) U1:bk (black/schwarz) bu (blue/blau) V1:bu (blue/blau) bn (brown/braun) W1:bn (brown/braun) PE = gn/ye (green/yellow, grün/gelb) PE = gn/ye (green/yellow, grün/gelb) 10.2 Ama-Porter mit Schaltgerät Typ BC Ama-Porter NE J203 J403 J601...
  • Seite 66 10 Anschlusspläne Pneumatisch 230 V bk (black/schwarz) bu (blue/blau) bn (brown/braun) PE = gn/ye (green/yellow, grün/gelb) Pumpe 1 Ama-Porter ND 400V J203 J403 J401 J604 J601 J201 Alarm 14NO 14NO PE PE PE L2 L3 (N) PE Analog IN Analog IN +24V +24V (GND)

  • Seite 67: Amarex N Mit Schaltgerät Typ Bc

    10 Anschlusspläne Pneumatisch 400 V U1: bk (black/schwarz) V1: bu (blue/blau) W1: bn (brown/braun) PE: gn/ye (green/yellow, grün/gelb) Pumpe 1 10.3 Amarex N mit Schaltgerät Typ BC Amarex N J203 J403 J601 J401 J604 J201 Alarm 14NO 14NO PE PE PE L2 L3 (N) PE Analog IN Analog IN...

  • Seite 68: Eu-Konformitätserklärung

    11 EU-Konformitätserklärung 11 EU-Konformitätserklärung KSB SE & Co. KGaA Hersteller: Johann-Klein-Straße 9 67227 Frankenthal (Deutschland) Hiermit erklärt der Hersteller, dass das Produkt: LevelControl Basic 2 Ausführung BC (Basic Compact) und BS (Basic Switchgear) Seriennummernbereich: 2018w01 bis 2019w52 ▪ allen Bestimmungen der folgenden Richtlinien in ihrer jeweils gültigen Fassung entspricht: –...

  • Seite 69: Stichwortverzeichnis

    Stichwortverzeichnis Stichwortverzeichnis Abmessungen 14 Navigationstasten 19 Akku einsetzen/wechseln 32 Alarme und Warnungen Parameter quittieren 30 einstellen 26 Alarmliste anzeigen 31 Anschlusspläne 62, 63, 64 Service-Schnittstelle 21 ATEX Mode 31 Sicherheit 7 ATEX-Modus beenden 32 Sicherheitsbewusstes Arbeiten 8 Störungen Außerbetriebnahme 22 Ursachen und Beseitigung 60 Bedieneinheit 18 Transport 9 Befüllen über Schwimmschalter 51 Typenschild 11 Befüllen bei analoger Messung 4..20mA 54 Warnhinweise 7 Checkliste 59 Display 19...
  • Seite 72 KSB SE & Co. KGaA Johann-Klein-Straße 9 • 67227 Frankenthal (Germany) Tel. +49 6233 86-0 www.ksb.com...
