7.3.2 Doppelpumpwerk: Entleeren über 3 Schwimmerschalter ohne Hysterese
Anwendung
▪ Entleeren eines Behälters oder Schachts mit 2 Pumpen.
– Wechselweise Zuschaltung bei Grundlast.
– Doppelpumpenbetrieb bei Spitzenlast.
▪ Füllstandsmessung mit 3 Schwimmerschaltern ohne Hysterese.
▪ Zusätzlicher Schwimmerschalter ohne Hysterese für Hochwassermeldung optional
verwendbar.
Die zuerst zugeschaltete Pumpe ist die Grundlastpumpe. Zur Gewährleistung gleicher
Pumpenlaufzeiten findet nach jedem Pumpvorgang ein Tausch der Pumpen statt.
011 013 015 017
010 012 014 016
D
C
C
C
B
A

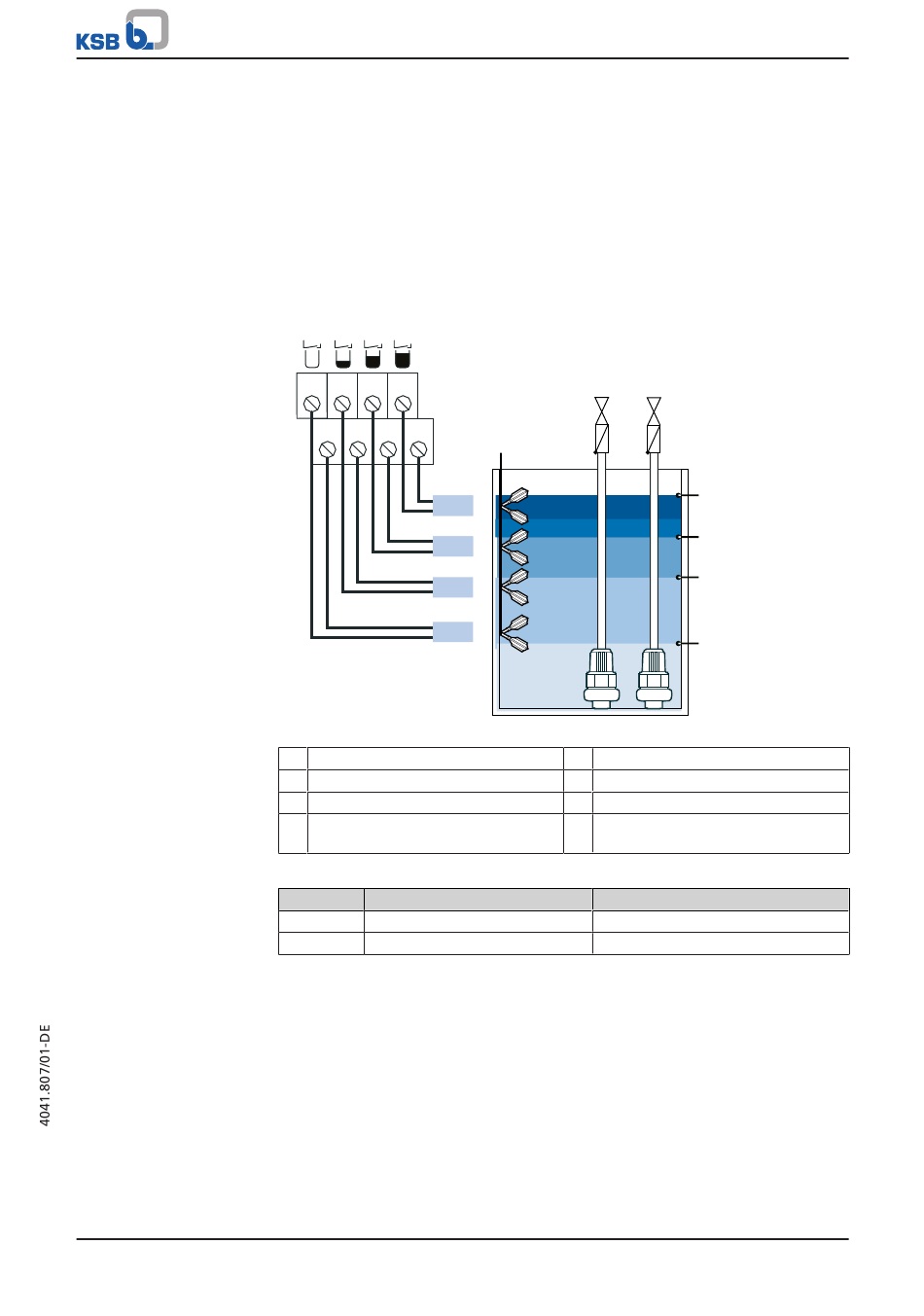

Abb. 17: Doppelpumpwerk: Entleeren über 3 Schwimmerschalter ohne Hysterese
A Schwimmerschalter aus
B Grundlastschwimmerschalter
C Spitzenlastschwimmerschalter
D Hochwasserschwimmerschalter
(optional)
Tabelle 29: Parametereinstellungen
Parameter Parametername
3-3-3 Entleeren / Befüllen
3-4-2 Messmethode
LevelControl Basic 2
4
3
2
1
1 Beide Pumpen aus
2 Grundlastpumpe ein
3 Spitzenlastpumpe ein
4 Hochwasseralarm
Wert
0 = Entleeren
1 = Digitale Niveauschalter
