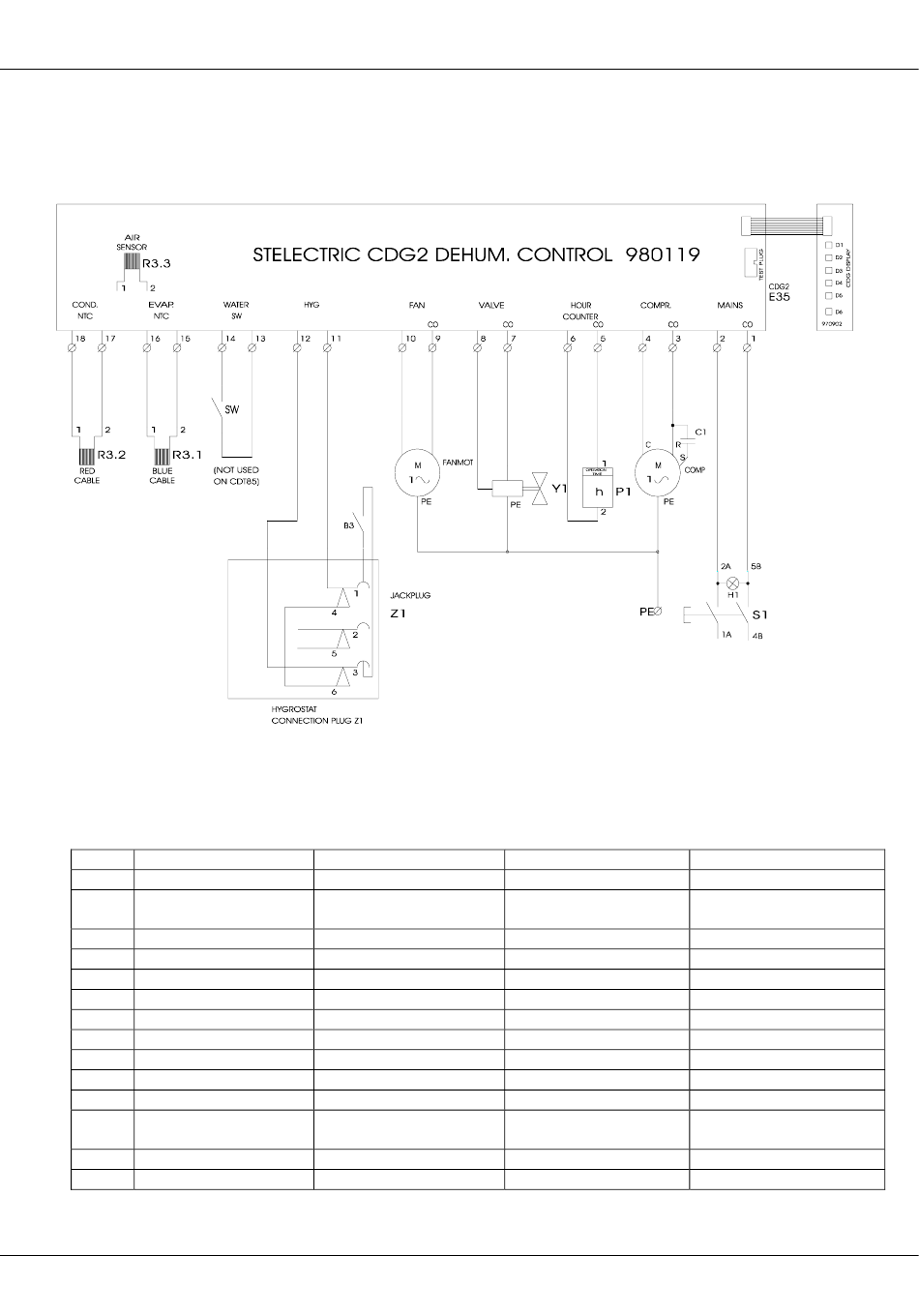

El-diagram / Wiring diagram / Schaltplan / Schéma électrique
Ordforklaring til el-diagram / Legend for wiring diagram / Legende für
Schaltplan / Légende du Schéma électrique
Position
Beskrivelse
B3
Hygrostat
C1
Driftskapacitor
(Ikke på CDT - 22)
E35
CDG2 printplade
H1
Driftslampe i hovedkontakt
M2
Ventilatormotor
M3
Kompressormotor
P1
Drifttimetæller
R3.1
Fordamperføler (blå)
R3.2
Kondensatorføler (rød)
R3.3
Luftføler
S1
Hovedkontakt
SW
Vandstop.
(Ikke på CDT - 85)
Y1
Magnetventil
Z1
Hygrostatbøsning
CDT 22 – 35 – 50 – 85
M2
Designation
Hygrostat
Running capacitor
(not in CDT - 22)
CDG2 print
Control lamp in main switch
Fan motor
Kompressor motor
Running hour meter
Evaporator sensor (blue)
Condensor sensor (red)
Air sensor
Main switch
Waterstop
(not in CDT - 85)
Solenoid valve
Hygrrostat connection
33
Beschreibung
Hygrostat
Betriebskondensator (nicht in
CDT -22)
CDG2 Elektronik
Kontrollampe Hauptschalter
Ventilatormotor
Kompressormotor
Betriebstundenzähler
Verdampferfühler (blau)
Kondensatorfühler (rot)
Luftfühler
Hauptschalter
Wasserstop
(nicht in CDT 85)
Magnetventil
Hygrostatanschluss
M3
Désignation
Hygrostat
Condenseur de service (sauf le
CDT - 22)
CDG2 platine électronique
Lampe témoin
Moteur de ventilateur
Moteur de compresseur
Compteur horaire
Sonde d'evaporateur (bleu)
Sonde du condenseur (rouge)
Sonde d'air
Commutateur principal
Commutateur de trop-plein
(sauf le CDT - 85)
Vanne solénoïde
Raccordement de l'hygrostat
