Auspacken Des Gerätes; Funktionsprinzip - Dantherm CDT 22 Wartungsanleitung

DEUTSCH
1. Auspacken des Gerätes
Um die Verpackung nicht zu beschädigen muss man, wenn es sich um ein CDT 22 Gerät han-
delt, das Gerät aus dem Kasten heben. Kästen mit CDT 35, CDT 35S, CDT 50 oder CDT 85
können geneigt und das Gerät herausgerollt werden.
Danach ist der Handgriff zu montieren, wie in der beigefügten Anleitung beschrieben und das
Gerät ist gebrauchsfertig.
2.

Funktionsprinzip

Die Luftentfeuchter der CDT Serie arbeiten nach dem Kondensationsprinzip.

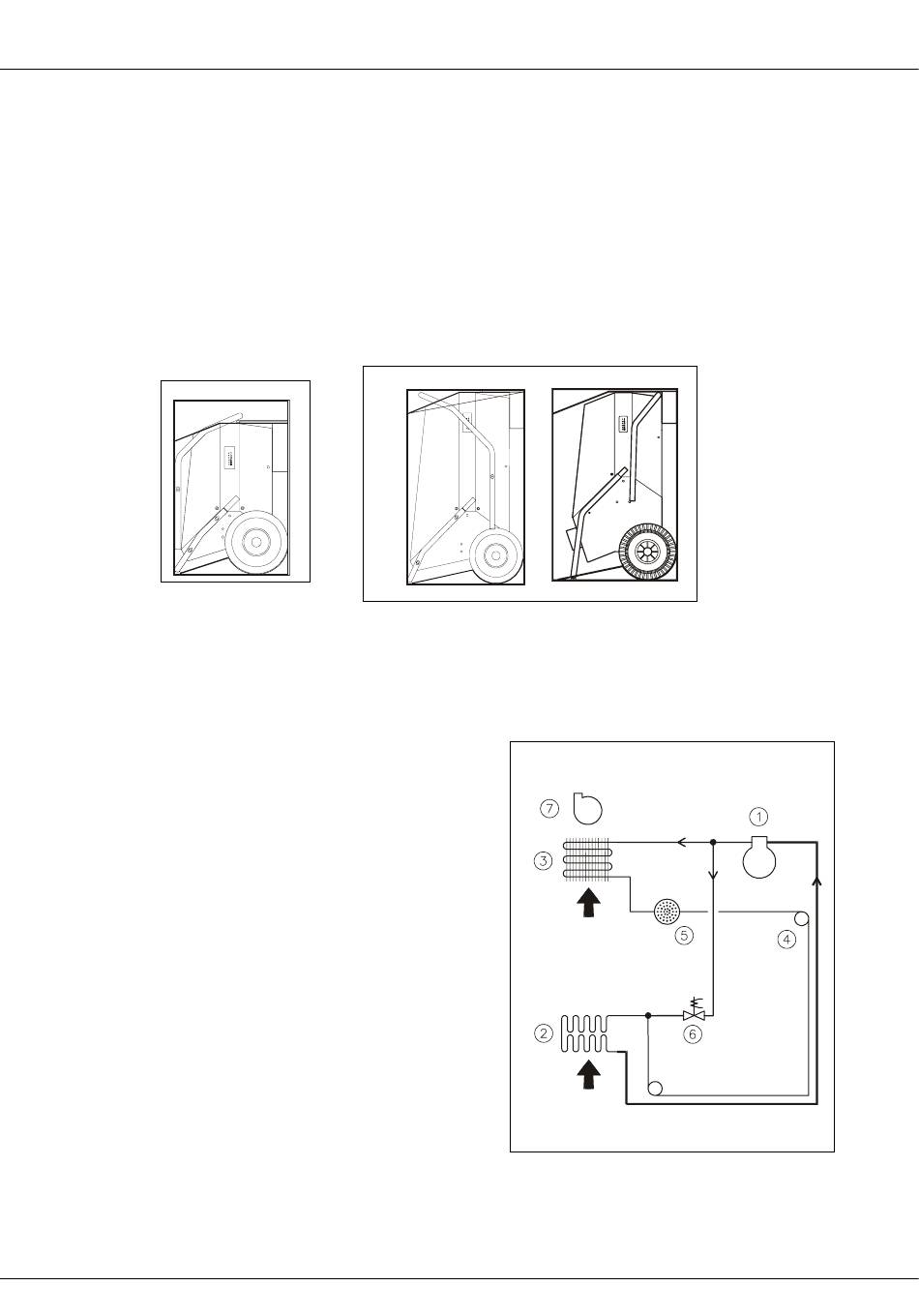

Figur 2 zeigt das Prinzip des Kühlkreises. Mittels ei-
nes Ventilators (7) wird die zu entfeuchtende Luft
durch einen Filter angesaugt und am Verdampfer (2)
gekühlt. Dieser kühlt die Luft unter den Taupunkt ab
und der in der Luft enthaltene Wasserdampf konden-
siert zu Wassertropfen auf dem Verdampfer.
Die Tropfen werden in der Kondensatschale aufge-
fangen und in den Wasserbehälter oder zu einem
Abfluss abgeleitet.
Die jetzt abgekühlte Luft wird durch den Kondensa-
tor (3) geleitet und hier wieder erwärmt. Die Energie
für die Erwärmung kommt sowohl aus der freigege-
benen Kondensationswärme als aus der Antriebsar-
beit des Kompressors (1) und des Ventilators (7).
Die Temperatur der Luft ist deshalb höher am Aus-
gang vom Entfeuchter als am Eingang.
Durch die ständige Zirkulation der Raumluft durch
das Gerät wird die absolute Feuchtigkeit der Luft
nach und nach gesenkt, wodurch ein sehr schnelles
und schonendes Austrocknen erreicht wird.
CDT 22
Figur 1 zeigt das Entfeuchter im Kasten.
CDT 35, 50, 85 & CDT 35S
Figur 2 zeigt das Prinzip des Kühlprozesses.
18
