DIP-Schalter-Einstellungen Slide Track

KEINE ANSCHLUSSVERBINDUNG
ERFORDERLICH
STROM FUSSAUFLAGE
PRÜFANZEIGE
EXTERNE PRÜFANZEIGE
KEINE ANSCHLUSSVERBINDUNG
ERFORDERLICH
INFRAROT/FUNKVERBINDUNG
KLAPPSCHIENE DATEN
(GRAUES KABEL)
+24V SICHERUNG
MOTOR 1 (WEISS)
MOTOR 2 (SCHWARZ)
BATTERIE MINUSPOL
WENN DIP SCHALTER VERÄNDERT WERDEN,
DEN LIFT AUSSCHALTEN 10 SEKUNDEN
WARTEN, UND WIEDER EINSCHALTEN.
9 WEGE ANSCHLUSS 8 WEGE ANSCHLUSS
EIN
EIN
1 2 3 4
DIP SCHALTER 2
1 2 3 4
DIP SCHALTER 1
BATTERIE PLUSPOL

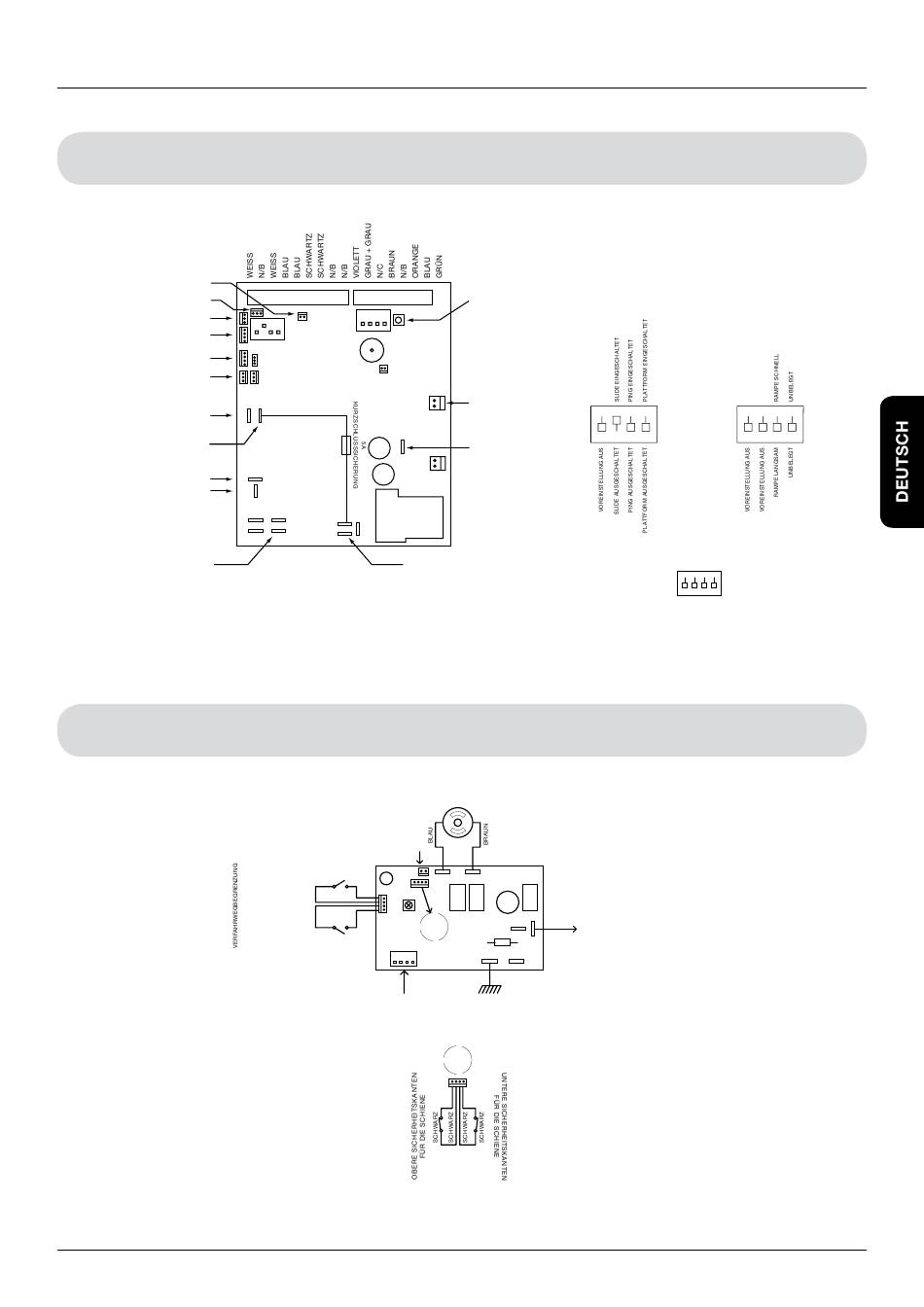

Schematik Slide Track
GLEITSCHIENENMOTOR
JUMPER MUSS AUF DEM
ZWEIFACHSTECKER VORHANDEN SEIN
SCHWARZ
OBERER
ENDSCHALTER SCHWARZ
UNTERER GRAU
ENDSCHALTER
GRAU
MAGNETSCHALTER
SCHIENENSICHERHEITSKANTE
"SCHLIESSER" BENÖTIGT
FÜR VERFAHRWEGBEGRENZUNG
DIP-SCHALTER NICHT BENÖTIGT
MICROSCHALTER "OEFFNER" BENÖTIGT
FÜR SCHIENENSICHERHEITSKANTE
INFRAROT/
FUNKVERBINDUNG
TASTE
BREMSE ANSCHLUSS
PLUSPOL LADEN
DIP SCHALTER EINSTELLUNGEN CSE126EL
M2 M1
A
SCHIENENKOMMUNIKATIONSKONTAKT
GRAU
SCHWARZ (0V)
A
HANDICARE SIMPLICITY INSTALLATIONSANLEITUNG 111
DIP SCHALTER
EINSTELLUNGEN MS125
EIN EIN
DIP 1
1 2 3 4 1 2
(AUF SLIDE TRACK)
EIN
1 2 3 4
DIESE DIP SCHALTER SIND UNBENUTZT
Anhang 4
DIP 2
3 4
