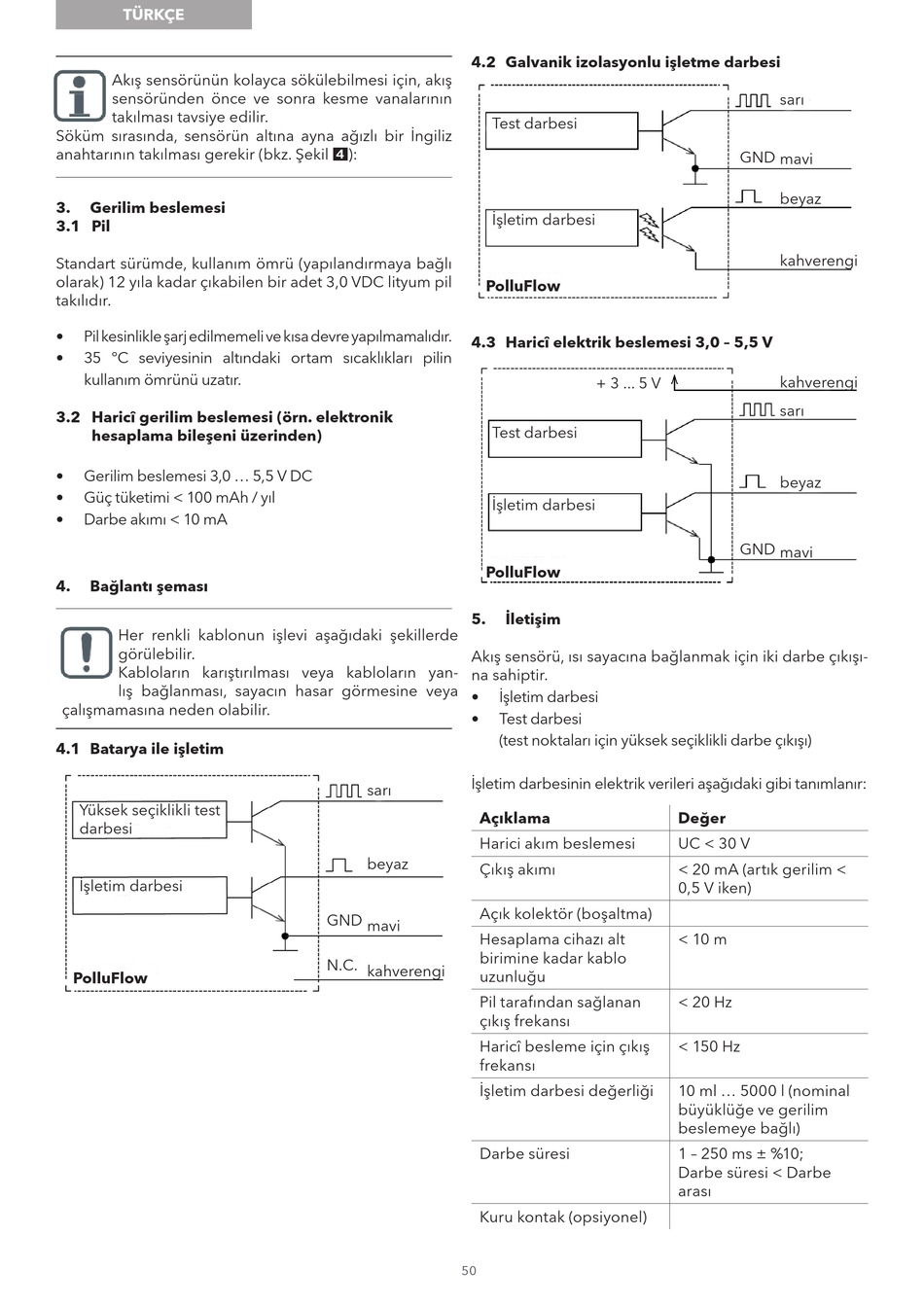

Xylem sensus PolluFlow Einbauanleitung Seite 50

TÜRKÇE
Akış sensörünün kolayca sökülebilmesi için, akış
sensöründen önce ve sonra kesme vanalarının
takılması tavsiye edilir.
Söküm sırasında, sensörün altına ayna ağızlı bir İngiliz
anahtarının takılması gerekir (bkz. Şekil 4):
3. Gerilim beslemesi
3.1 Pil
Standart sürümde, kullanım ömrü (yapılandırmaya bağlı
olarak) 12 yıla kadar çıkabilen bir adet 3,0 VDC lityum pil
takılıdır.
• Pil kesinlikle şarj edilmemeli ve kısa devre yapılmamalıdır.
• 35 °C seviyesinin altındaki ortam sıcaklıkları pilin
kullanım ömrünü uzatır.
3.2 Haricî gerilim beslemesi (örn. elektronik
hesaplama bileşeni üzerinden)
• Gerilim beslemesi 3,0 ... 5,5 V DC
• Güç tüketimi < 100 mAh / yıl
• Darbe akımı < 10 mA
4. Bağlantı şeması
Her renkli kablonun işlevi aşağıdaki şekillerde
görülebilir.
Kabloların karıştırılması veya kabloların yan-
lış bağlanması, sayacın hasar görmesine veya
çalışmamasına neden olabilir.
4.1 Batarya ile işletim
Yüksek seçiklikli test
darbesi
İşletim darbesi
PolluFlow
4.2 Galvanik izolasyonlu işletme darbesi
Test darbesi
İşletim darbesi
PolluFlow
4.3 Haricî elektrik beslemesi 3,0 – 5,5 V
Test darbesi
İşletim darbesi
PolluFlow
5.
Akış sensörü, ısı sayacına bağlanmak için iki darbe çıkışı-
na sahiptir.
• İşletim darbesi
• Test darbesi
(test noktaları için yüksek seçiklikli darbe çıkışı)
İşletim darbesinin elektrik verileri aşağıdaki gibi tanımlanır:
sarı
Açıklama
Harici akım beslemesi
beyaz
Çıkış akımı
Açık kolektör (boşaltma)
GND mavi
Hesaplama cihazı alt
birimine kadar kablo
N.C. kahverengi
uzunluğu
Pil tarafından sağlanan
çıkış frekansı
Haricî besleme için çıkış
frekansı
İşletim darbesi değerliği
Darbe süresi
Kuru kontak (opsiyonel)
50
+ 3 ... 5 V
İletişim
Değer
UC < 30 V
< 20 mA (artık gerilim <
0,5 V iken)
< 10 m
< 20 Hz
< 150 Hz
10 ml ... 5000 l (nominal
büyüklüğe ve gerilim
beslemeye bağlı)
1 – 250 ms ± %10;
Darbe süresi < Darbe
arası
sarı
GND
mavi
beyaz
kahverengi
kahverengi
sarı
beyaz
GND
mavi
