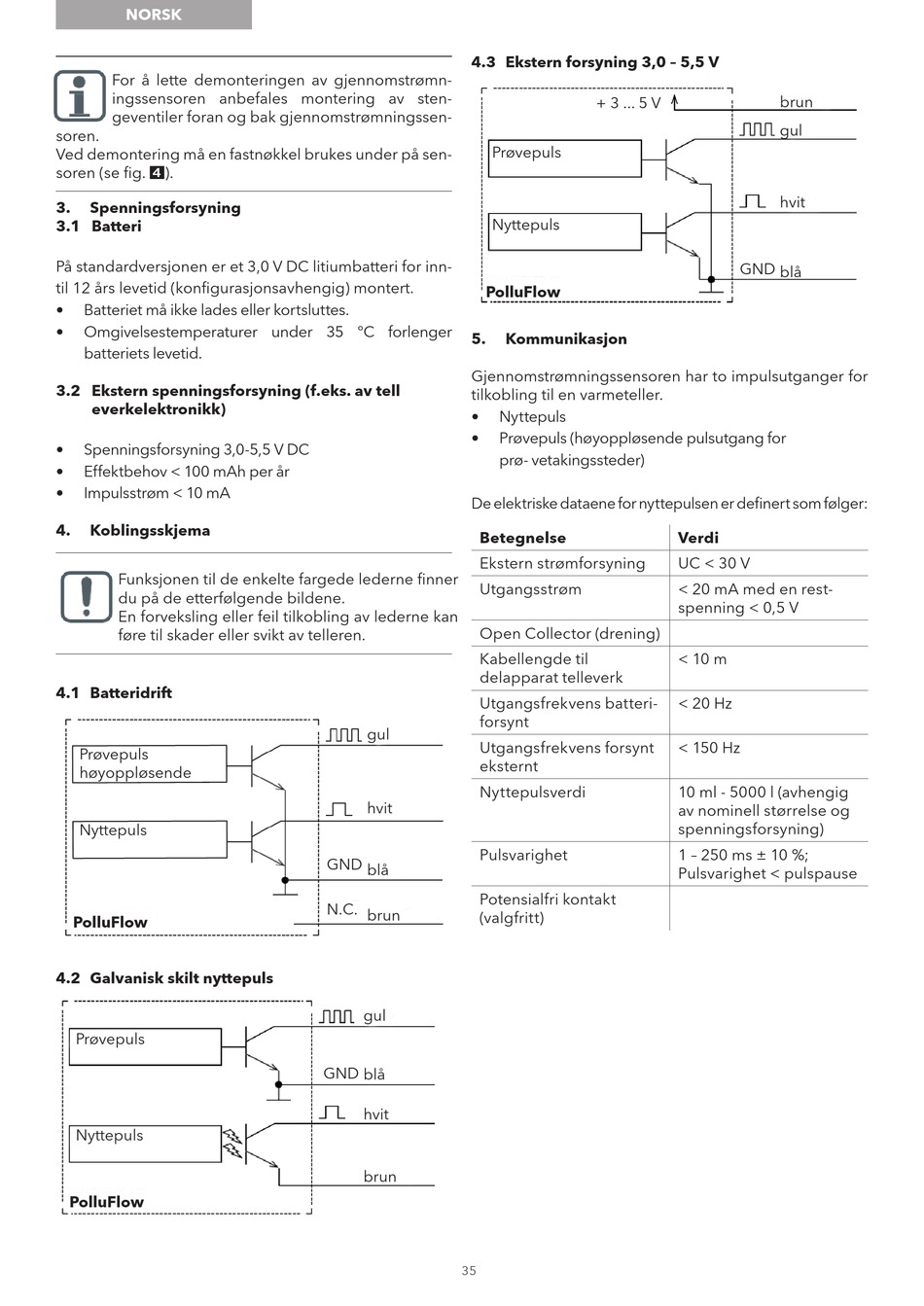

Xylem sensus PolluFlow Einbauanleitung Seite 35

NORSK
For å lette demonteringen av gjennomstrømn-
ingssensoren anbefales montering av sten-
geventiler foran og bak gjennomstrømningssen-
soren.
Ved demontering må en fastnøkkel brukes under på sen-
soren (se fig. 4).
3. Spenningsforsyning
3.1 Batteri
På standardversjonen er et 3,0 V DC litiumbatteri for inn-
til 12 års levetid (konfigurasjonsavhengig) montert.
• Batteriet må ikke lades eller kortsluttes.
• Omgivelsestemperaturer under 35 °C forlenger
batteriets levetid.
3.2 Ekstern spenningsforsyning (f.eks. av tell
everkelektronikk)
• Spenningsforsyning 3,0-5,5 V DC
• Effektbehov < 100 mAh per år
• Impulsstrøm < 10 mA
4. Koblingsskjema
Funksjonen til de enkelte fargede lederne finner
du på de etterfølgende bildene.
En forveksling eller feil tilkobling av lederne kan
føre til skader eller svikt av telleren.
4.1 Batteridrift
Prøvepuls
høyoppløsende
Nyttepuls
PolluFlow
4.2 Galvanisk skilt nyttepuls
Prøvepuls
Nyttepuls
PolluFlow
4.3 Ekstern forsyning 3,0 – 5,5 V
Prøvepuls
Nyttepuls
PolluFlow
5.
Gjennomstrømningssensoren har to impulsutganger for
tilkobling til en varmeteller.
•
•
De elektriske dataene for nyttepulsen er definert som følger:
Betegnelse
Ekstern strømforsyning
Utgangsstrøm
Open Collector (drening)
Kabellengde til
delapparat telleverk
Utgangsfrekvens batteri-
forsynt
gul
Utgangsfrekvens forsynt
eksternt
Nyttepulsverdi
hvit
Pulsvarighet
GND blå
Potensialfri kontakt
N.C. brun
(valgfritt)
gul
GND
blå
hvit
brun
35
+ 3 ... 5 V
Kommunikasjon
Nyttepuls
Prøvepuls (høyoppløsende pulsutgang for
prø- vetakingssteder)
brun
gul
hvit
GND
blå
Verdi
UC < 30 V
< 20 mA med en rest-
spenning < 0,5 V
< 10 m
< 20 Hz
< 150 Hz
10 ml - 5000 l (avhengig
av nominell størrelse og
spenningsforsyning)
1 – 250 ms ± 10 %;
Pulsvarighet < pulspause
