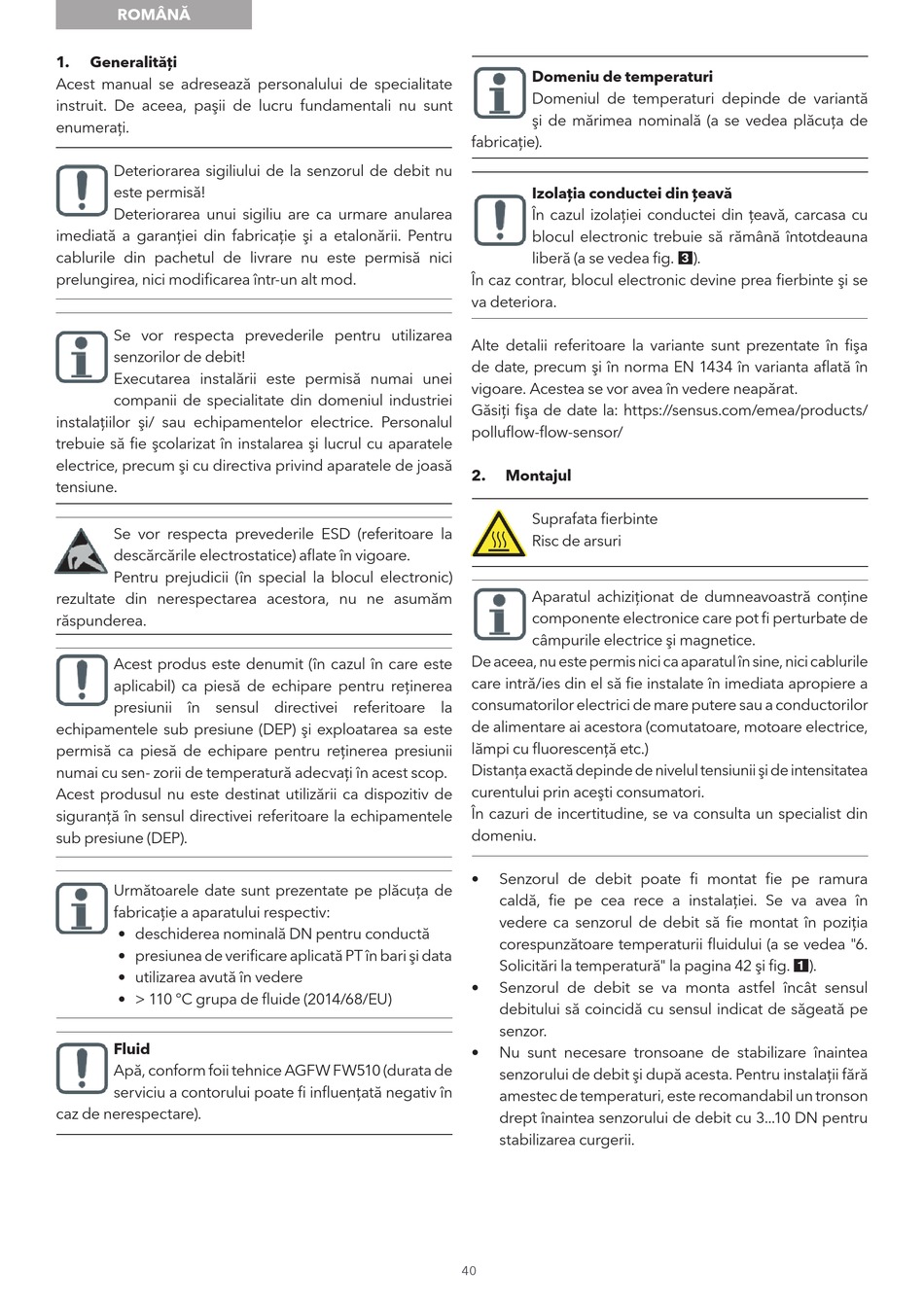

ROMÂNĂ
1. Generalităţi
Acest manual se adresează personalului de specialitate
instruit. De aceea, paşii de lucru fundamentali nu sunt
enumeraţi.
Deteriorarea sigiliului de la senzorul de debit nu
este permisă!
Deteriorarea unui sigiliu are ca urmare anularea
imediată a garanţiei din fabricaţie şi a etalonării. Pentru
cablurile din pachetul de livrare nu este permisă nici
prelungirea, nici modificarea într-un alt mod.
Se vor respecta prevederile pentru utilizarea
senzorilor de debit!
Executarea instalării este permisă numai unei
companii de specialitate din domeniul industriei
instalaţiilor şi/ sau echipamentelor electrice. Personalul
trebuie să fie şcolarizat în instalarea şi lucrul cu aparatele
electrice, precum şi cu directiva privind aparatele de joasă
tensiune.
Se vor respecta prevederile ESD (referitoare la
descărcările electrostatice) aflate în vigoare.
Pentru prejudicii (în special la blocul electronic)
rezultate din nerespectarea acestora, nu ne asumăm
răspunderea.
Acest produs este denumit (în cazul în care este
aplicabil) ca piesă de echipare pentru reţinerea
presiunii în sensul directivei referitoare la
echipamentele sub presiune (DEP) şi exploatarea sa este
permisă ca piesă de echipare pentru reţinerea presiunii
numai cu sen- zorii de temperatură adecvaţi în acest scop.
Acest produsul nu este destinat utilizării ca dispozitiv de
siguranţă în sensul directivei referitoare la echipamentele
sub presiune (DEP).
Următoarele date sunt prezentate pe plăcuţa de
fabricaţie a aparatului respectiv:
• deschiderea nominală DN pentru conductă
• presiunea de verificare aplicată PT în bari şi data
• utilizarea avută în vedere
• > 110 °C grupa de fluide (2014/68/EU)
Fluid
Apă, conform foii tehnice AGFW FW510 (durata de
serviciu a contorului poate fi influenţată negativ în
caz de nerespectare).
Domeniu de temperaturi
Domeniul de temperaturi depinde de variantă
şi de mărimea nominală (a se vedea plăcuţa de
fabricaţie).
Izolaţia conductei din ţeavă
În cazul izolaţiei conductei din ţeavă, carcasa cu
blocul electronic trebuie să rămână întotdeauna
liberă (a se vedea fig. 3).
În caz contrar, blocul electronic devine prea fierbinte şi se
va deteriora.
Alte detalii referitoare la variante sunt prezentate în fişa
de date, precum şi în norma EN 1434 în varianta aflată în
vigoare. Acestea se vor avea în vedere neapărat.
Găsiţi fişa de date la: https://sensus.com/emea/products/
polluflow-flow-sensor/
2. Montajul
Suprafata fierbinte
Risc de arsuri
Aparatul achiziţionat de dumneavoastră conţine
componente electronice care pot fi perturbate de
câmpurile electrice şi magnetice.
De aceea, nu este permis nici ca aparatul în sine, nici cablurile
care intră/ies din el să fie instalate în imediata apropiere a
consumatorilor electrici de mare putere sau a conductorilor
de alimentare ai acestora (comutatoare, motoare electrice,
lămpi cu fluorescenţă etc.)
Distanţa exactă depinde de nivelul tensiunii şi de intensitatea
curentului prin aceşti consumatori.
În cazuri de incertitudine, se va consulta un specialist din
domeniu.
• Senzorul de debit poate fi montat fie pe ramura
caldă, fie pe cea rece a instalaţiei. Se va avea în
vedere ca senzorul de debit să fie montat în poziţia
corespunzătoare temperaturii fluidului (a se vedea "6.
Solicitări la temperatură" la pagina 42 şi fig. 1).
• Senzorul de debit se va monta astfel încât sensul
debitului să coincidă cu sensul indicat de săgeată pe
senzor.
• Nu sunt necesare tronsoane de stabilizare înaintea
senzorului de debit şi după acesta. Pentru instalaţii fără
amestec de temperaturi, este recomandabil un tronson
drept înaintea senzorului de debit cu 3...10 DN pentru
stabilizarea curgerii.
