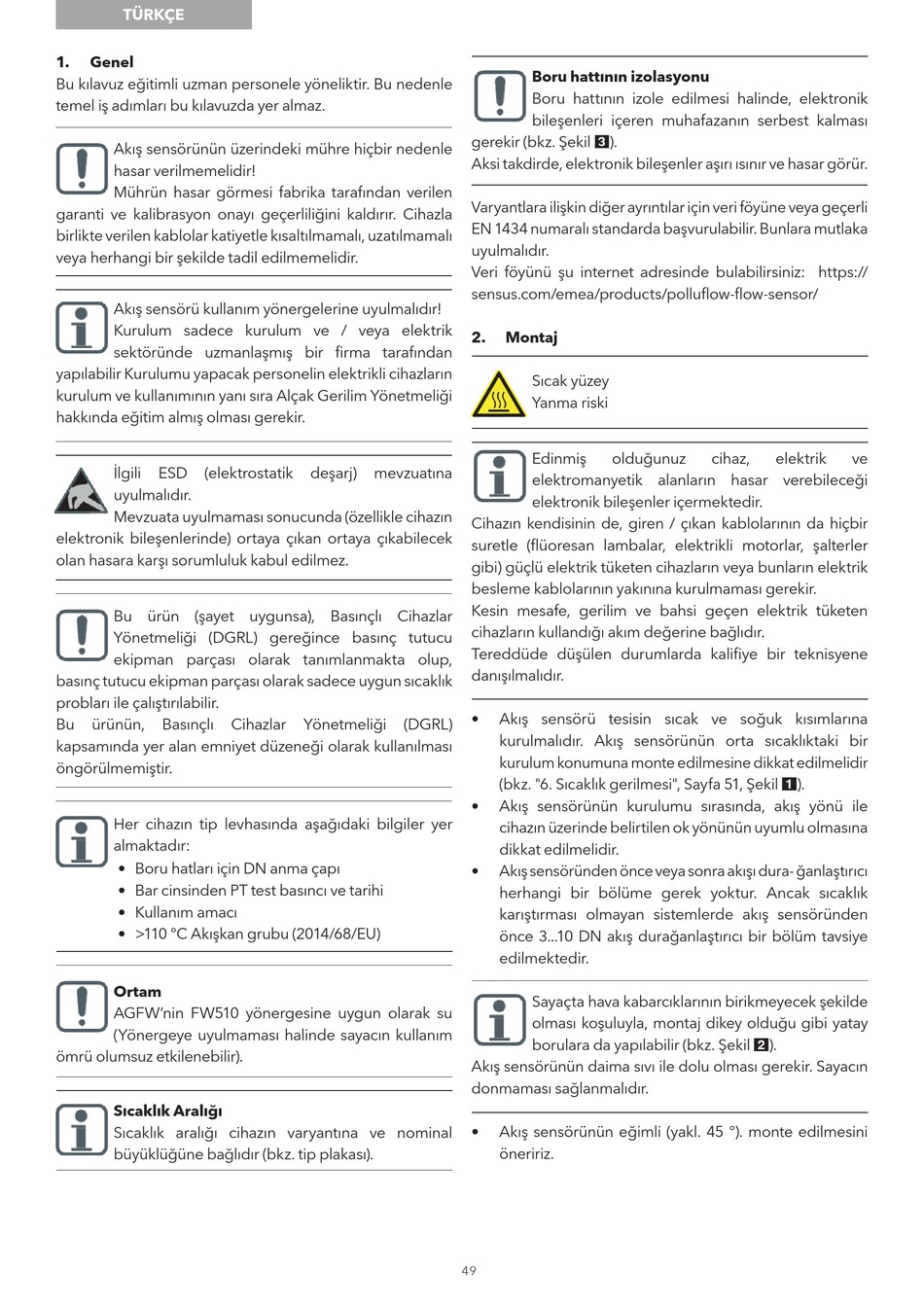

TÜRKÇE
1. Genel
Bu kılavuz eğitimli uzman personele yöneliktir. Bu nedenle
temel iş adımları bu kılavuzda yer almaz.
Akış sensörünün üzerindeki mühre hiçbir nedenle
hasar verilmemelidir!
Mührün hasar görmesi fabrika tarafından verilen
garanti ve kalibrasyon onayı geçerliliğini kaldırır. Cihazla
birlikte verilen kablolar katiyetle kısaltılmamalı, uzatılmamalı
veya herhangi bir şekilde tadil edilmemelidir.
Akış sensörü kullanım yönergelerine uyulmalıdır!
Kurulum sadece kurulum ve / veya elektrik
sektöründe uzmanlaşmış bir firma tarafından
yapılabilir Kurulumu yapacak personelin elektrikli cihazların
kurulum ve kullanımının yanı sıra Alçak Gerilim Yönetmeliği
hakkında eğitim almış olması gerekir.
İlgili ESD (elektrostatik
uyulmalıdır.
Mevzuata uyulmaması sonucunda (özellikle cihazın
elektronik bileşenlerinde) ortaya çıkan ortaya çıkabilecek
olan hasara karşı sorumluluk kabul edilmez.
Bu ürün (şayet uygunsa), Basınçlı Cihazlar
Yönetmeliği (DGRL) gereğince basınç tutucu
ekipman parçası olarak tanımlanmakta olup,
basınç tutucu ekipman parçası olarak sadece uygun sıcaklık
probları ile çalıştırılabilir.
Bu ürünün, Basınçlı
kapsamında yer alan emniyet düzeneği olarak kullanılması
öngörülmemiştir.
Her cihazın tip levhasında aşağıdaki bilgiler yer
almaktadır:
• Boru hatları için DN anma çapı
• Bar cinsinden PT test basıncı ve tarihi
• Kullanım amacı
• >110 °C Akışkan grubu (2014/68/EU)
Ortam
AGFW'nin FW510 yönergesine uygun olarak su
(Yönergeye uyulmaması halinde sayacın kullanım
ömrü olumsuz etkilenebilir).
Sıcaklık Aralığı
Sıcaklık aralığı cihazın varyantına ve nominal
büyüklüğüne bağlıdır (bkz. tip plakası).
deşarj) mevzuatına
Cihazlar Yönetmeliği (DGRL)
Boru hattının izolasyonu
Boru hattının izole edilmesi halinde, elektronik
bileşenleri içeren muhafazanın serbest kalması
gerekir (bkz. Şekil 3).
Aksi takdirde, elektronik bileşenler aşırı ısınır ve hasar görür.
Varyantlara ilişkin diğer ayrıntılar için veri föyüne veya geçerli
EN 1434 numaralı standarda başvurulabilir. Bunlara mutlaka
uyulmalıdır.
Veri föyünü şu internet adresinde bulabilirsiniz: https://
sensus.com/emea/products/polluflow-flow-sensor/
2. Montaj
Sıcak yüzey
Yanma riski
Edinmiş olduğunuz
elektromanyetik alanların hasar verebileceği
elektronik bileşenler içermektedir.
Cihazın kendisinin de, giren / çıkan kablolarının da hiçbir
suretle (flüoresan lambalar, elektrikli motorlar, şalterler
gibi) güçlü elektrik tüketen cihazların veya bunların elektrik
besleme kablolarının yakınına kurulmaması gerekir.
Kesin mesafe, gerilim ve bahsi geçen elektrik tüketen
cihazların kullandığı akım değerine bağlıdır.
Tereddüde düşülen durumlarda kalifiye bir teknisyene
danışılmalıdır.
• Akış sensörü tesisin sıcak ve soğuk kısımlarına
kurulmalıdır. Akış sensörünün orta sıcaklıktaki bir
kurulum konumuna monte edilmesine dikkat edilmelidir
(bkz. "6. Sıcaklık gerilmesi", Sayfa 51, Şekil 1).
• Akış sensörünün kurulumu sırasında, akış yönü ile
cihazın üzerinde belirtilen ok yönünün uyumlu olmasına
dikkat edilmelidir.
• Akış sensöründen önce veya sonra akışı dura- ğanlaştırıcı
herhangi bir bölüme gerek yoktur. Ancak sıcaklık
karıştırması olmayan sistemlerde akış sensöründen
önce 3...10 DN akış durağanlaştırıcı bir bölüm tavsiye
edilmektedir.
Sayaçta hava kabarcıklarının birikmeyecek şekilde
olması koşuluyla, montaj dikey olduğu gibi yatay
borulara da yapılabilir (bkz. Şekil 2).
Akış sensörünün daima sıvı ile dolu olması gerekir. Sayacın
donmaması sağlanmalıdır.
• Akış sensörünün eğimli (yakl. 45 °). monte edilmesini
öneririz.
49
