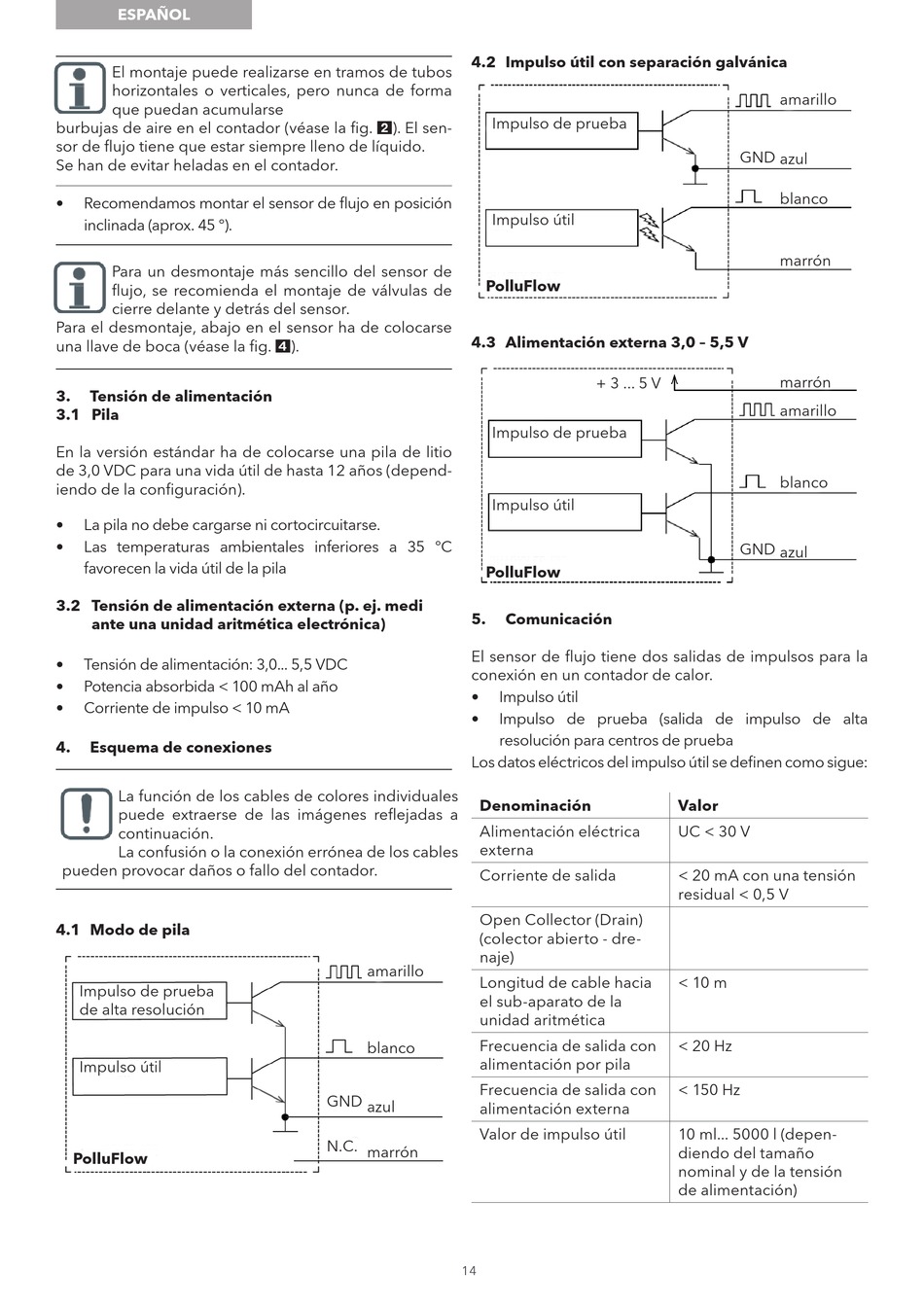

Xylem sensus PolluFlow Einbauanleitung Seite 14

ESPAÑOL
El montaje puede realizarse en tramos de tubos
horizontales o verticales, pero nunca de forma
que puedan acumularse
burbujas de aire en el contador (véase la fig. 2). El sen-
sor de flujo tiene que estar siempre lleno de líquido.
Se han de evitar heladas en el contador.
• Recomendamos montar el sensor de flujo en posición
inclinada (aprox. 45 °).
Para un desmontaje más sencillo del sensor de
flujo, se recomienda el montaje de válvulas de
cierre delante y detrás del sensor.
Para el desmontaje, abajo en el sensor ha de colocarse
una llave de boca (véase la fig. 4).
3. Tensión de alimentación
3.1 Pila
En la versión estándar ha de colocarse una pila de litio
de 3,0 VDC para una vida útil de hasta 12 años (depend-
iendo de la configuración).
• La pila no debe cargarse ni cortocircuitarse.
• Las temperaturas ambientales inferiores a 35 °C
favorecen la vida útil de la pila
3.2 Tensión de alimentación externa (p. ej. medi
ante una unidad aritmética electrónica)
• Tensión de alimentación: 3,0... 5,5 VDC
• Potencia absorbida < 100 mAh al año
• Corriente de impulso < 10 mA
4. Esquema de conexiones
La función de los cables de colores individuales
puede extraerse de las imágenes reflejadas a
continuación.
La confusión o la conexión errónea de los cables
pueden provocar daños o fallo del contador.
4.1 Modo de pila
Impulso de prueba
de alta resolución
Impulso útil
PolluFlow
4.2 Impulso útil con separación galvánica
Impulso de prueba
Impulso útil
PolluFlow
4.3 Alimentación externa 3,0 – 5,5 V
Impulso de prueba
Impulso útil
PolluFlow
5.
El sensor de flujo tiene dos salidas de impulsos para la
conexión en un contador de calor.
• Impulso útil
• Impulso de prueba (salida de impulso de alta
resolución para centros de prueba
Los datos eléctricos del impulso útil se definen como sigue:
Denominación
Alimentación eléctrica
externa
Corriente de salida
Open Collector (Drain)
(colector abierto - dre-
naje)
amarillo
Longitud de cable hacia
el sub-aparato de la
unidad aritmética
Frecuencia de salida con
blanco
alimentación por pila
Frecuencia de salida con
GND azul
alimentación externa
Valor de impulso útil
N.C. marrón
14
+ 3 ... 5 V
Comunicación
Valor
UC < 30 V
< 20 mA con una tensión
residual < 0,5 V
< 10 m
< 20 Hz
< 150 Hz
10 ml... 5000 l (depen-
diendo del tamaño
nominal y de la tensión
de alimentación)
amarillo
GND
azul
blanco
marrón
marrón
amarillo
blanco
GND
azul
