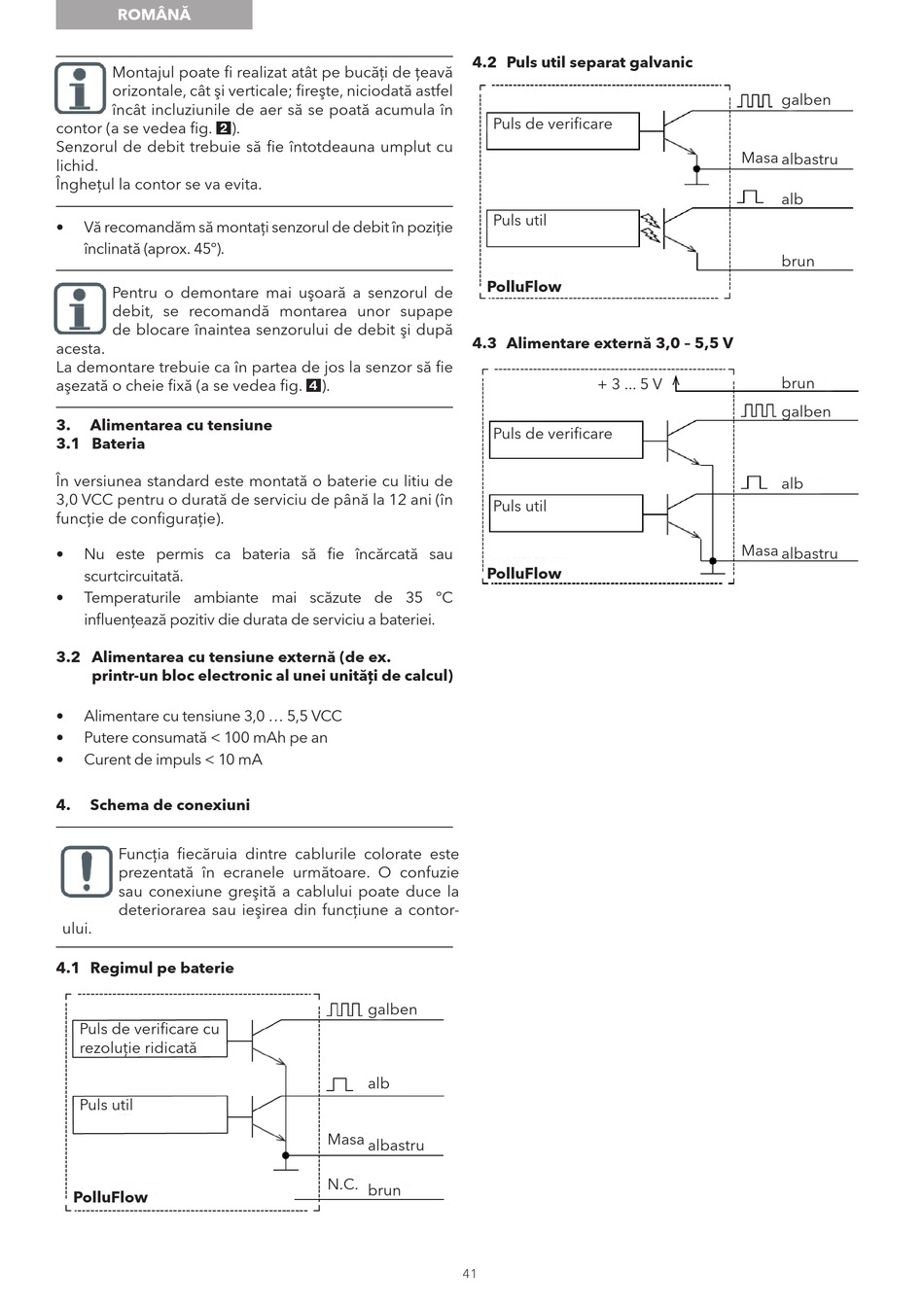

Xylem sensus PolluFlow Einbauanleitung Seite 41

ROMÂNĂ
Montajul poate fi realizat atât pe bucăţi de ţeavă
orizontale, cât şi verticale; fireşte, niciodată astfel
încât incluziunile de aer să se poată acumula în
contor (a se vedea fig. 2).
Senzorul de debit trebuie să fie întotdeauna umplut cu
lichid.
Îngheţul la contor se va evita.
• Vă recomandăm să montaţi senzorul de debit în poziţie
înclinată (aprox. 45°).
Pentru o demontare mai uşoară a senzorul de
debit, se recomandă montarea unor supape
de blocare înaintea senzorului de debit şi după
acesta.
La demontare trebuie ca în partea de jos la senzor să fie
aşezată o cheie fixă (a se vedea fig. 4).
3. Alimentarea cu tensiune
3.1 Bateria
În versiunea standard este montată o baterie cu litiu de
3,0 VCC pentru o durată de serviciu de până la 12 ani (în
funcţie de configuraţie).
• Nu este permis ca bateria să fie încărcată sau
scurtcircuitată.
• Temperaturile ambiante mai scăzute de 35 °C
influenţează pozitiv die durata de serviciu a bateriei.
3.2 Alimentarea cu tensiune externă (de ex.
printr-un bloc electronic al unei unităţi de calcul)
• Alimentare cu tensiune 3,0 ... 5,5 VCC
• Putere consumată < 100 mAh pe an
• Curent de impuls < 10 mA
4. Schema de conexiuni
Funcţia fiecăruia dintre cablurile colorate este
prezentată în ecranele următoare. O confuzie
sau conexiune greşită a cablului poate duce la
deteriorarea sau ieşirea din funcţiune a contor-
ului.
4.1 Regimul pe baterie
Puls de verificare cu
rezoluţie ridicată
Puls util
PolluFlow
4.2 Puls util separat galvanic
Puls de verificare
Puls util
PolluFlow
4.3 Alimentare externă 3,0 – 5,5 V
Puls de verificare
Puls util
PolluFlow
galben
alb
Masa albastru
N.C. brun
41
Masa
+ 3 ... 5 V
Masa
galben
albastru
alb
brun
brun
galben
alb
albastru
