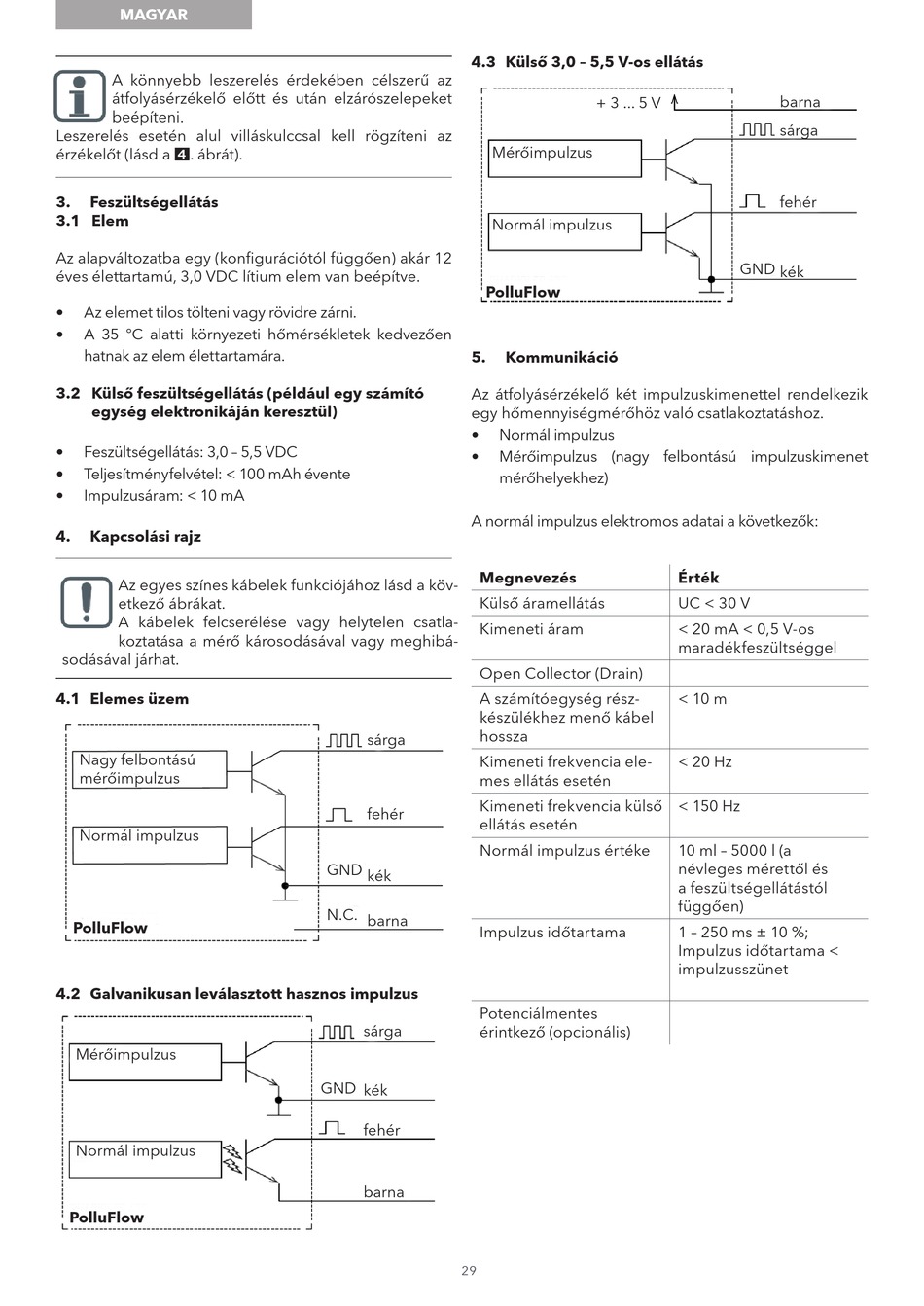

Xylem sensus PolluFlow Einbauanleitung Seite 29

MAGYAR
A könnyebb leszerelés érdekében célszerű az
átfolyásérzékelő előtt és után elzárószelepeket
beépíteni.
Leszerelés esetén alul villáskulccsal kell rögzíteni az
érzékelőt (lásd a 4. ábrát).
3. Feszültségellátás
3.1 Elem
Az alapváltozatba egy (konfigurációtól függően) akár 12
éves élettartamú, 3,0 VDC lítium elem van beépítve.
• Az elemet tilos tölteni vagy rövidre zárni.
• A 35 °C alatti környezeti hőmérsékletek kedvezően
hatnak az elem élettartamára.
3.2 Külső feszültségellátás (például egy számító
egység elektronikáján keresztül)
• Feszültségellátás: 3,0 – 5,5 VDC
• Teljesítményfelvétel: < 100 mAh évente
• Impulzusáram: < 10 mA
4. Kapcsolási rajz
Az egyes színes kábelek funkciójához lásd a köv-
etkező ábrákat.
A kábelek felcserélése vagy helytelen csatla-
koztatása a mérő károsodásával vagy meghibá-
sodásával járhat.
4.1 Elemes üzem
Nagy felbontású
mérőimpulzus
Normál impulzus
PolluFlow
4.2 Galvanikusan leválasztott hasznos impulzus
Mérőimpulzus
Normál impulzus
PolluFlow
4.3 Külső 3,0 – 5,5 V-os ellátás
Mérőimpulzus
Normál impulzus
PolluFlow
5.
Az átfolyásérzékelő két impulzuskimenettel rendelkezik
egy hőmennyiségmérőhöz való csatlakoztatáshoz.
•
•
A normál impulzus elektromos adatai a következők:
Megnevezés
Külső áramellátás
Kimeneti áram
Open Collector (Drain)
A számítóegység rész-
készülékhez menő kábel
hossza
sárga
Kimeneti frekvencia ele-
mes ellátás esetén
Kimeneti frekvencia külső
fehér
ellátás esetén
Normál impulzus értéke
GND kék
N.C. barna
Impulzus időtartama
Potenciálmentes
sárga
érintkező (opcionális)
GND
kék
fehér
barna
29
+ 3 ... 5 V
Kommunikáció
Normál impulzus
Mérőimpulzus (nagy felbontású impulzuskimenet
mérőhelyekhez)
barna
sárga
fehér
GND
kék
Érték
UC < 30 V
< 20 mA < 0,5 V-os
maradékfeszültséggel
< 10 m
< 20 Hz
< 150 Hz
10 ml – 5000 l (a
névleges mérettől és
a feszültségellátástól
függően)
1 – 250 ms ± 10 %;
Impulzus időtartama <
impulzusszünet
