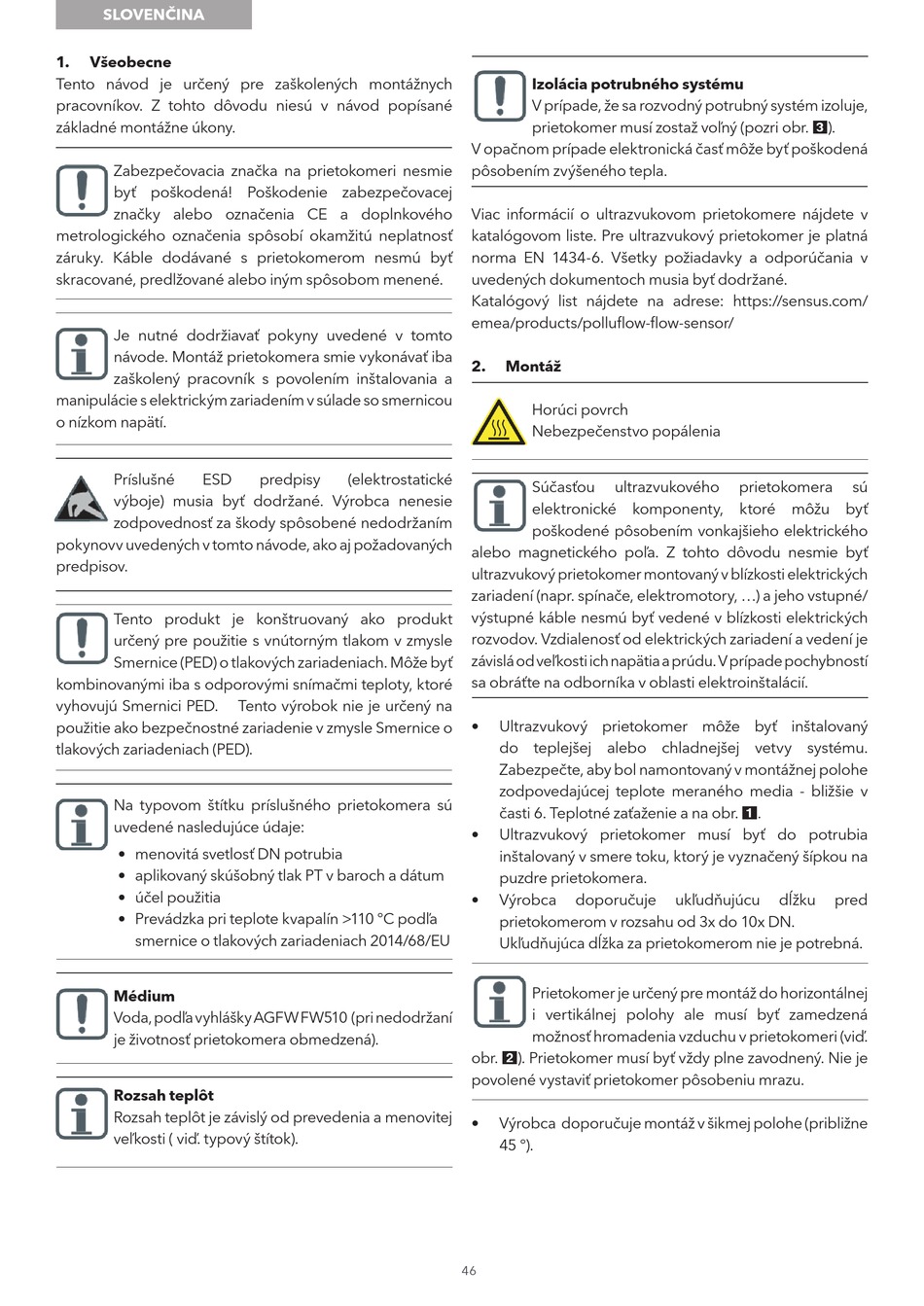

SLOVENČINA
1. Všeobecne
Tento návod je určený pre zaškolených montážnych
pracovníkov. Z tohto dôvodu niesú v návod popísané
základné montážne úkony.
Zabezpečovacia značka na prietokomeri nesmie
byť poškodená! Poškodenie zabezpečovacej
značky alebo označenia CE a doplnkového
metrologického označenia spôsobí okamžitú neplatnosť
záruky. Káble dodávané s prietokomerom nesmú byť
skracované, predlžované alebo iným spôsobom menené.
Je nutné dodržiavať pokyny uvedené v tomto
návode. Montáž prietokomera smie vykonávať iba
zaškolený pracovník s povolením inštalovania a
manipulácie s elektrickým zariadením v súlade so smernicou
o nízkom napätí.
Príslušné ESD
výboje) musia byť dodržané. Výrobca nenesie
zodpovednosť za škody spôsobené nedodržaním
pokynovv uvedených v tomto návode, ako aj požadovaných
predpisov.
Tento produkt je konštruovaný ako produkt
určený pre použitie s vnútorným tlakom v zmysle
Smernice (PED) o tlakových zariadeniach. Môže byť
kombinovanými iba s odporovými snímačmi teploty, ktoré
vyhovujú Smernici PED.
použitie ako bezpečnostné zariadenie v zmysle Smernice o
tlakových zariadeniach (PED).
Na typovom štítku príslušného prietokomera sú
uvedené nasledujúce údaje:
• menovitá svetlosť DN potrubia
• aplikovaný skúšobný tlak PT v baroch a dátum
• účel použitia
• Prevádzka pri teplote kvapalín >110 °C podľa
smernice o tlakových zariadeniach 2014/68/EU
Médium
Voda, podľa vyhlášky AGFW FW510 (pri nedodržaní
je životnosť prietokomera obmedzená).
Rozsah teplôt
Rozsah teplôt je závislý od prevedenia a menovitej
veľkosti ( viď. typový štítok).
predpisy (elektrostatické
Tento výrobok nie je určený na
Izolácia potrubného systému
V prípade, že sa rozvodný potrubný systém izoluje,
prietokomer musí zostaž voľný (pozri obr. 3).
V opačnom prípade elektronická časť môže byť poškodená
pôsobením zvýšeného tepla.
Viac informácií o ultrazvukovom prietokomere nájdete v
katalógovom liste. Pre ultrazvukový prietokomer je platná
norma EN 1434-6. Všetky požiadavky a odporúčania v
uvedených dokumentoch musia byť dodržané.
Katalógový list nájdete na adrese: https://sensus.com/
emea/products/polluflow-flow-sensor/
2. Montáž
Horúci povrch
Nebezpečenstvo popálenia
Súčasťou ultrazvukového
elektronické komponenty, ktoré môžu byť
poškodené pôsobením vonkajšieho elektrického
alebo magnetického poľa. Z tohto dôvodu nesmie byť
ultrazvukový prietokomer montovaný v blízkosti elektrických
zariadení (napr. spínače, elektromotory, ...) a jeho vstupné/
výstupné káble nesmú byť vedené v blízkosti elektrických
rozvodov. Vzdialenosť od elektrických zariadení a vedení je
závislá od veľkosti ich napätia a prúdu. V prípade pochybností
sa obráťte na odborníka v oblasti elektroinštalácií.
• Ultrazvukový prietokomer môže byť inštalovaný
do teplejšej alebo chladnejšej vetvy systému.
Zabezpečte, aby bol namontovaný v montážnej polohe
zodpovedajúcej teplote meraného media - bližšie v
časti 6. Teplotné zaťaženie a na obr. 1.
• Ultrazvukový prietokomer musí byť do potrubia
inštalovaný v smere toku, ktorý je vyznačený šípkou na
puzdre prietokomera.
• Výrobca doporučuje
prietokomerom v rozsahu od 3x do 10x DN.
Ukľudňujúca dĺžka za prietokomerom nie je potrebná.
Prietokomer je určený pre montáž do horizontálnej
i vertikálnej polohy ale musí byť zamedzená
možnosť hromadenia vzduchu v prietokomeri (viď.
obr. 2). Prietokomer musí byť vždy plne zavodnený. Nie je
povolené vystaviť prietokomer pôsobeniu mrazu.
• Výrobca doporučuje montáž v šikmej polohe (približne
45 °).
46
prietokomera
ukľudňujúcu dĺžku pred
sú
