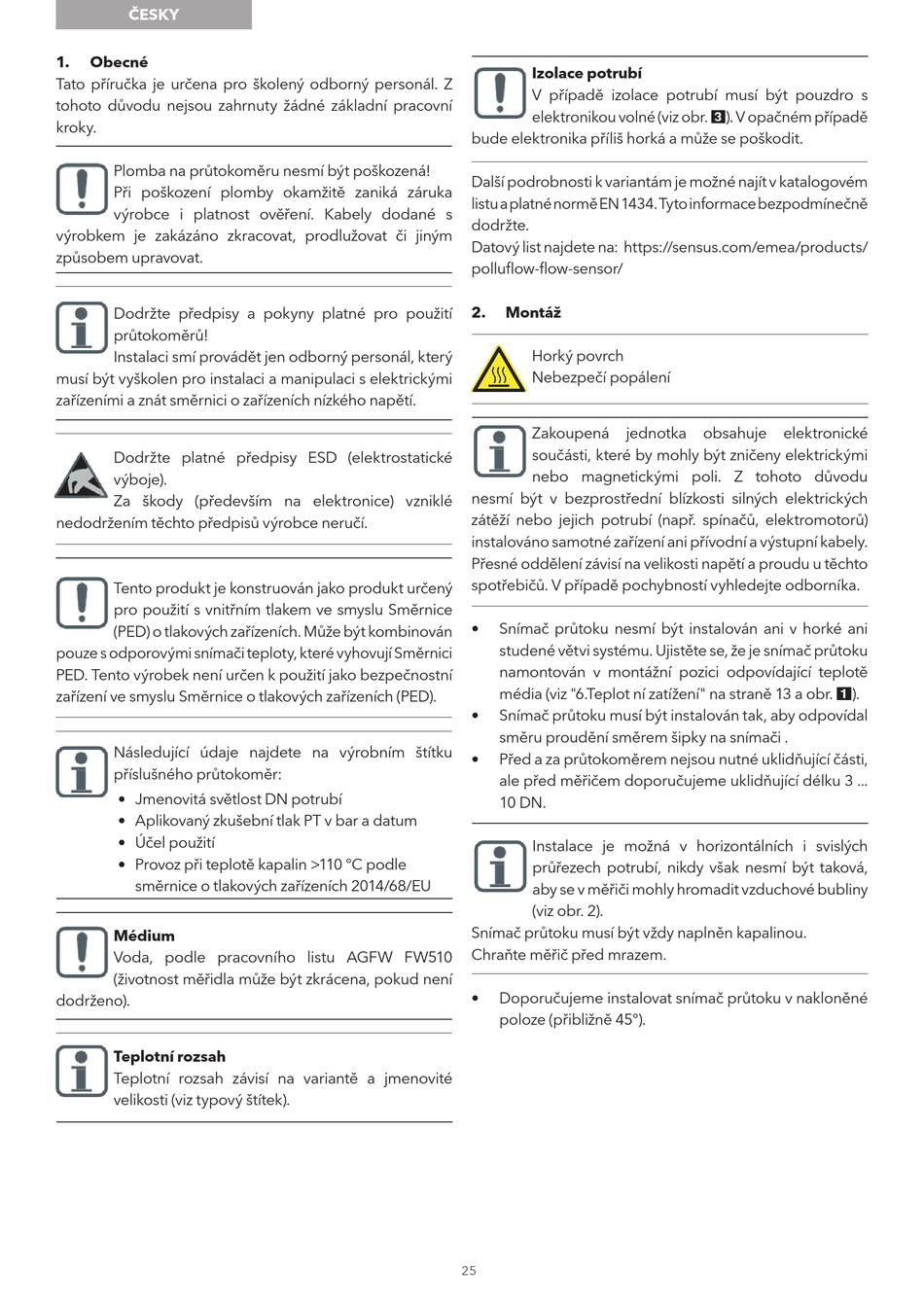

ČESKY
1.
Obecné
Tato příručka je určena pro školený odborný personál. Z
tohoto důvodu nejsou zahrnuty žádné základní pracovní
kroky.
Plomba na průtokoměru nesmí být poškozená!
Při poškození plomby okamžitě zaniká záruka
výrobce i platnost ověření. Kabely dodané s
výrobkem je zakázáno zkracovat, prodlužovat či jiným
způsobem upravovat.
Dodržte předpisy a pokyny platné pro použití
průtokoměrů!
Instalaci smí provádět jen odborný personál, který
musí být vyškolen pro instalaci a manipulaci s elektrickými
zařízeními a znát směrnici o zařízeních nízkého napětí.
Dodržte platné předpisy ESD (elektrostatické
výboje).
Za škody (především na elektronice) vzniklé
nedodržením těchto předpisů výrobce neručí.
Tento produkt je konstruován jako produkt určený
pro použití s vnitřním tlakem ve smyslu Směrnice
(PED) o tlakových zařízeních. Může být kombinován
pouze s odporovými snímači teploty, které vyhovují Směrnici
PED. Tento výrobek není určen k použití jako bezpečnostní
zařízení ve smyslu Směrnice o tlakových zařízeních (PED).
Následující údaje najdete na výrobním štítku
příslušného průtokoměr:
• Jmenovitá světlost DN potrubí
• Aplikovaný zkušební tlak PT v bar a datum
• Účel použití
• Provoz při teplotě kapalin >110 °C podle
směrnice o tlakových zařízeních 2014/68/EU
Médium
Voda, podle pracovního listu AGFW FW510
(životnost měřidla může být zkrácena, pokud není
dodrženo).
Teplotní rozsah
Teplotní rozsah závisí na variantě a jmenovité
velikosti (viz typový štítek).
Izolace potrubí
V případě izolace potrubí musí být pouzdro s
elektronikou volné (viz obr. 3). V opačném případě
bude elektronika příliš horká a může se poškodit.
Další podrobnosti k variantám je možné najít v katalogovém
listu a platné normě EN 1434. Tyto informace bezpodmínečně
dodržte.
Datový list najdete na: https://sensus.com/emea/products/
polluflow-flow-sensor/
2.
Montáž
Horký povrch
Nebezpečí popálení
Zakoupená
jednotka
součásti, které by mohly být zničeny elektrickými
nebo magnetickými poli. Z tohoto důvodu
nesmí být v bezprostřední blízkosti silných elektrických
zátěží nebo jejich potrubí (např. spínačů, elektromotorů)
instalováno samotné zařízení ani přívodní a výstupní kabely.
Přesné oddělení závisí na velikosti napětí a proudu u těchto
spotřebičů. V případě pochybností vyhledejte odborníka.
•
Snímač průtoku nesmí být instalován ani v horké ani
studené větvi systému. Ujistěte se, že je snímač průtoku
namontován v montážní pozici odpovídající teplotě
média (viz "6.Teplot ní zatížení" na straně 13 a obr. 1).
•
Snímač průtoku musí být instalován tak, aby odpovídal
směru proudění směrem šipky na snímači .
•
Před a za průtokoměrem nejsou nutné uklidňující části,
ale před měřičem doporučujeme uklidňující délku 3 ...
10 DN.
Instalace je možná v horizontálních i svislých
průřezech potrubí, nikdy však nesmí být taková,
aby se v měřiči mohly hromadit vzduchové bubliny
(viz obr. 2).
Snímač průtoku musí být vždy naplněn kapalinou.
Chraňte měřič před mrazem.
•
Doporučujeme instalovat snímač průtoku v nakloněné
poloze (přibližně 45°).
25
obsahuje
elektronické
