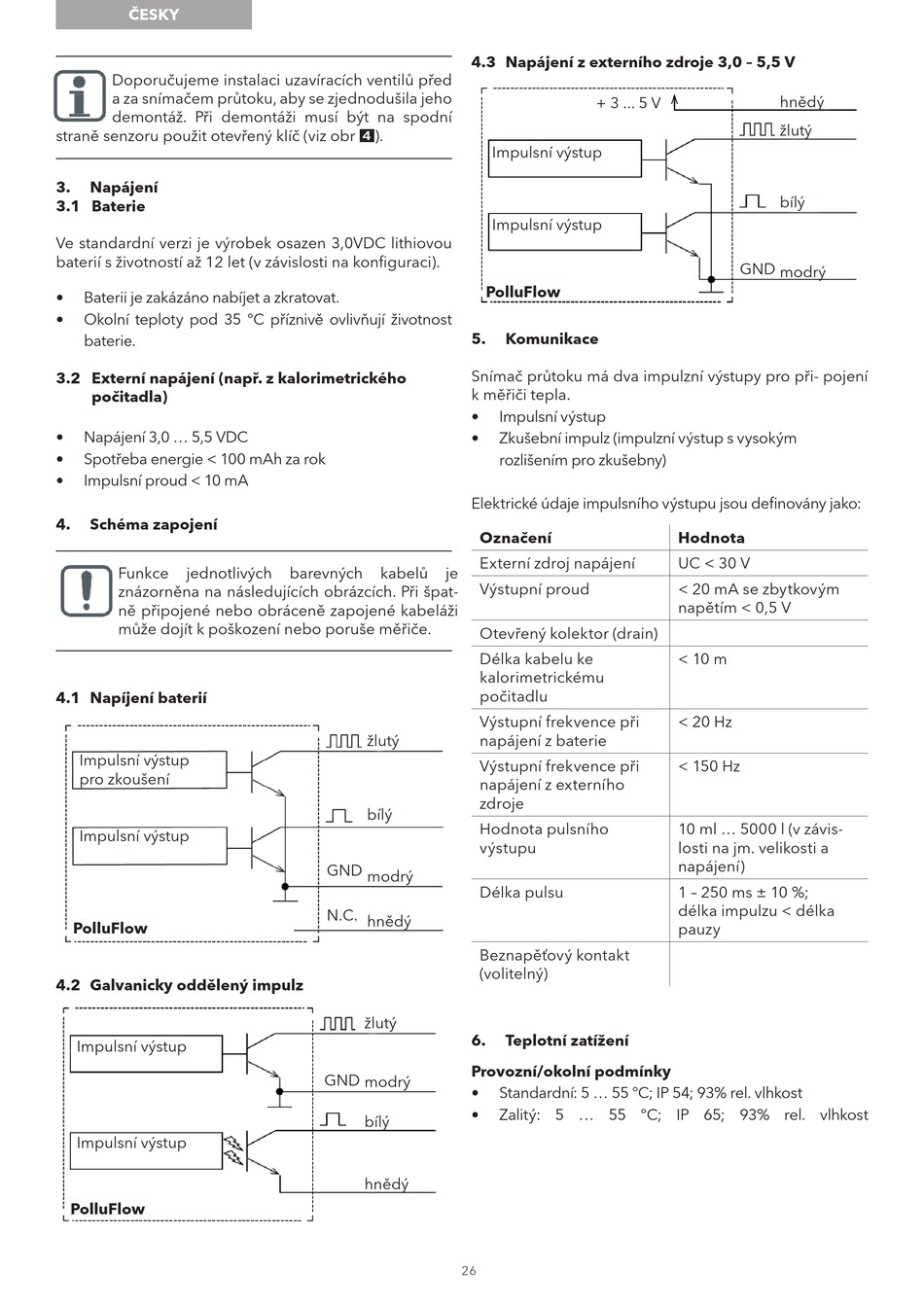

Xylem sensus PolluFlow Einbauanleitung Seite 26

ČESKY
Doporučujeme instalaci uzavíracích ventilů před
a za snímačem průtoku, aby se zjednodušila jeho
demontáž. Při demontáži musí být na spodní
straně senzoru použit otevřený klíč (viz obr 4).
3. Napájení
3.1 Baterie
Ve standardní verzi je výrobek osazen 3,0VDC lithiovou
baterií s životností až 12 let (v závislosti na konfiguraci).
• Baterii je zakázáno nabíjet a zkratovat.
• Okolní teploty pod 35 °C příznivě ovlivňují životnost
baterie.
3.2 Externí napájení (např. z kalorimetrického
počitadla)
• Napájení 3,0 ... 5,5 VDC
• Spotřeba energie < 100 mAh za rok
• Impulsní proud < 10 mA
4. Schéma zapojení
Funkce jednotlivých
znázorněna na následujících obrázcích. Při špat-
ně připojené nebo obráceně zapojené kabeláži
může dojít k poškození nebo poruše měřiče.
4.1 Napíjení baterií
Impulsní výstup
pro zkoušení
Impulsní výstup
PolluFlow
4.2 Galvanicky oddělený impulz
Impulsní výstup
Impulsní výstup
PolluFlow
barevných kabelů je
žlutý
bílý
GND modrý
N.C. hnědý
žlutý
GND
modrý
bílý
hnědý
26
4.3 Napájení z externího zdroje 3,0 – 5,5 V
+ 3 ... 5 V
Impulsní výstup
Impulsní výstup
PolluFlow
5. Komunikace
Snímač průtoku má dva impulzní výstupy pro při- pojení
k měřiči tepla.
• Impulsní výstup
• Zkušební impulz (impulzní výstup s vysokým
rozlišením pro zkušebny)
Elektrické údaje impulsního výstupu jsou definovány jako:
Označení
Externí zdroj napájení
Výstupní proud
Otevřený kolektor (drain)
Délka kabelu ke
kalorimetrickému
počitadlu
Výstupní frekvence při
napájení z baterie
Výstupní frekvence při
napájení z externího
zdroje
Hodnota pulsního
výstupu
Délka pulsu
Beznapěťový kontakt
(volitelný)
6. Teplotní zatížení
Provozní/okolní podmínky
• Standardní: 5 ... 55 °C; IP 54; 93% rel. vlhkost
• Zalitý: 5 ... 55 °C; IP 65; 93% rel. vlhkost
hnědý
žlutý
bílý
GND
modrý
Hodnota
UC < 30 V
< 20 mA se zbytkovým
napětím < 0,5 V
< 10 m
< 20 Hz
< 150 Hz
10 ml ... 5000 l (v závis-
losti na jm. velikosti a
napájení)
1 – 250 ms ± 10 %;
délka impulzu < délka
pauzy
