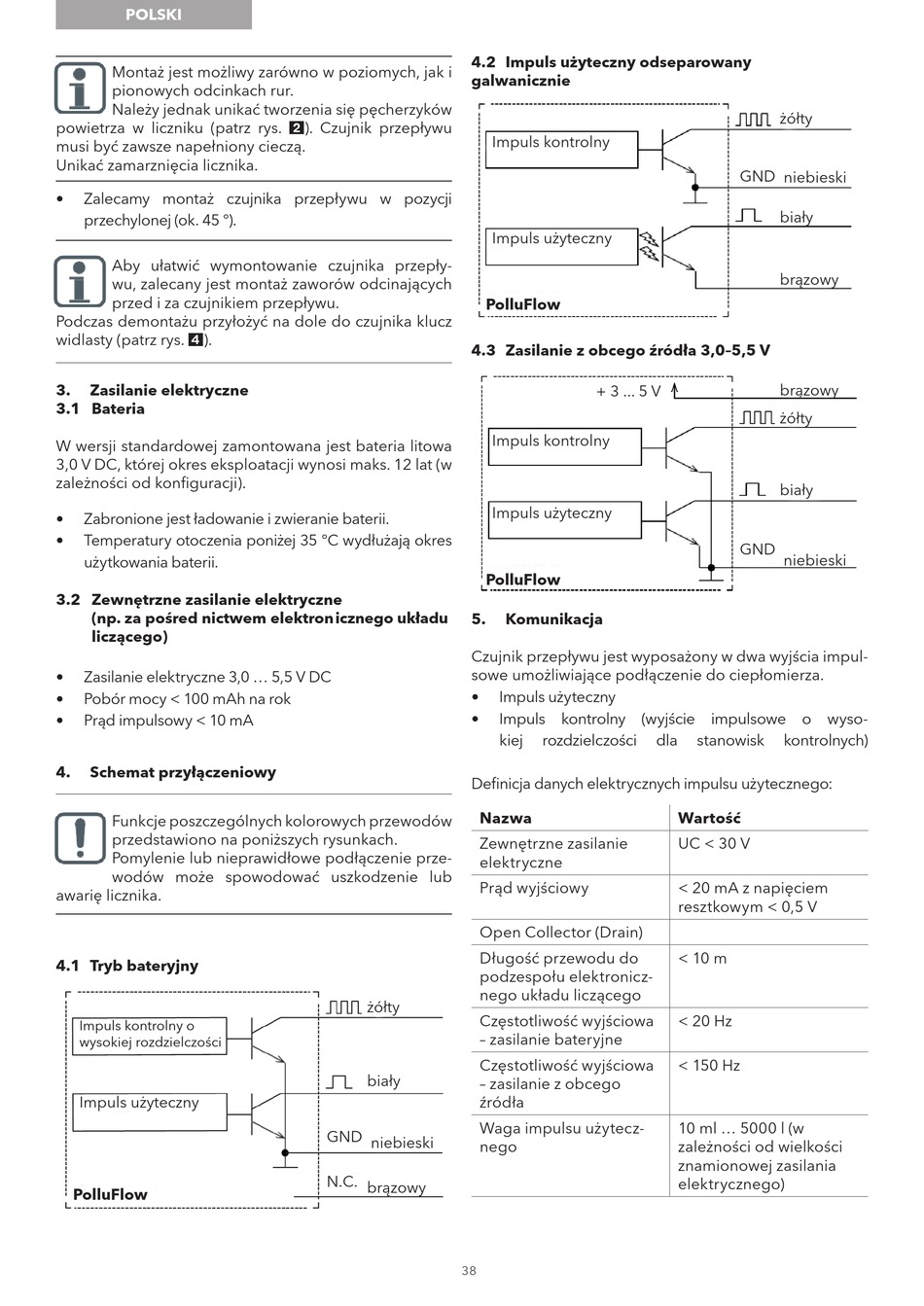

POLSKI
Montaż jest możliwy zarówno w poziomych, jak i
pionowych odcinkach rur.
Należy jednak unikać tworzenia się pęcherzyków
powietrza w liczniku (patrz rys. 2). Czujnik przepływu
musi być zawsze napełniony cieczą.
Unikać zamarznięcia licznika.
•
Zalecamy montaż czujnika przepływu w pozycji
przechylonej (ok. 45 °).
Aby ułatwić wymontowanie czujnika przepły-
wu, zalecany jest montaż zaworów odcinających
przed i za czujnikiem przepływu.
Podczas demontażu przyłożyć na dole do czujnika klucz
widlasty (patrz rys. 4).
3.
Zasilanie elektryczne
3.1 Bateria
W wersji standardowej zamontowana jest bateria litowa
3,0 V DC, której okres eksploatacji wynosi maks. 12 lat (w
zależności od konfiguracji).
•
Zabronione jest ładowanie i zwieranie baterii.
•
Temperatury otoczenia poniżej 35 °C wydłużają okres
użytkowania baterii.
3.2 Zewnętrzne zasilanie elektryczne
(np. za pośred nictwem elektron icznego układu
liczącego)
•
Zasilanie elektryczne 3,0 ... 5,5 V DC
•
Pobór mocy < 100 mAh na rok
•
Prąd impulsowy < 10 mA
4.
Schemat przyłączeniowy
Funkcje poszczególnych kolorowych przewodów
przedstawiono na poniższych rysunkach.
Pomylenie lub nieprawidłowe podłączenie prze-
wodów może spowodować uszkodzenie lub
awarię licznika.
4.1 Tryb bateryjny
Impuls kontrolny o
wysokiej rozdzielczości
Impuls użyteczny
PolluFlow
4.2 Impuls użyteczny odseparowany
galwanicznie
Impuls kontrolny
Impuls użyteczny
PolluFlow
4.3 Zasilanie z obcego źródła 3,0–5,5 V
Impuls kontrolny
Impuls użyteczny
PolluFlow
5.
Czujnik przepływu jest wyposażony w dwa wyjścia impul-
sowe umożliwiające podłączenie do ciepłomierza.
•
Impuls użyteczny
•
Impuls kontrolny (wyjście impulsowe o wyso-
kiej
Definicja danych elektrycznych impulsu użytecznego:
Nazwa
Zewnętrzne zasilanie
elektryczne
Prąd wyjściowy
Open Collector (Drain)
Długość przewodu do
podzespołu elektronicz-
nego układu liczącego
żółty
Częstotliwość wyjściowa
– zasilanie bateryjne
Częstotliwość wyjściowa
biały
– zasilanie z obcego
źródła
Waga impulsu użytecz-
GND niebieski
nego
N.C. brązowy
38
+ 3 ... 5 V
Komunikacja
rozdzielczości
dla
Wartość
UC < 30 V
< 20 mA z napięciem
resztkowym < 0,5 V
< 10 m
< 20 Hz
< 150 Hz
10 ml ... 5000 l (w
zależności od wielkości
znamionowej zasilania
elektrycznego)
żółty
GND
niebieski
biały
brązowy
brązowy
żółty
biały
GND
niebieski
stanowisk
kontrolnych)
