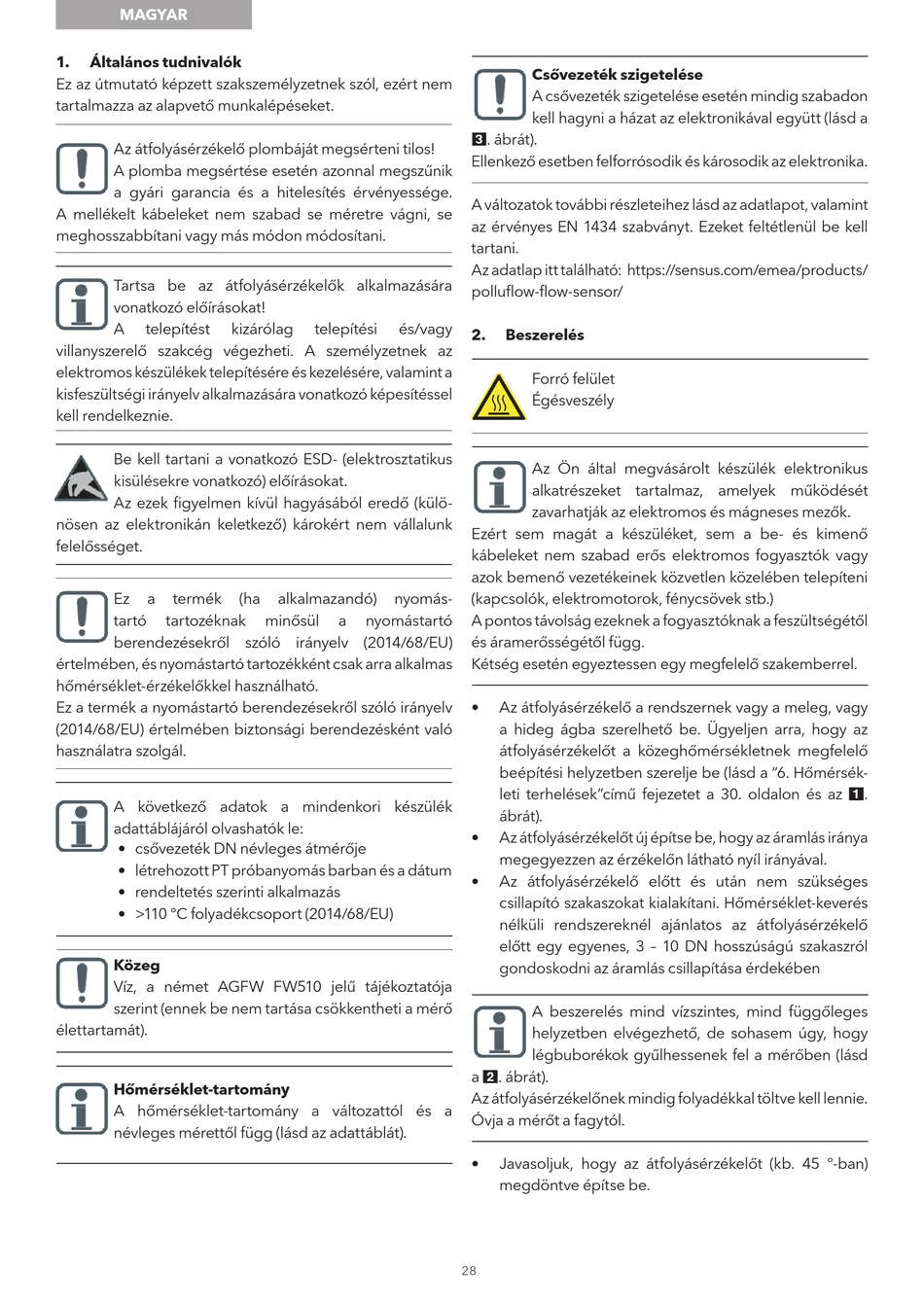

MAGYAR
1. Általános tudnivalók
Ez az útmutató képzett szakszemélyzetnek szól, ezért nem
tartalmazza az alapvető munkalépéseket.
Az átfolyásérzékelő plombáját megsérteni tilos!
A plomba megsértése esetén azonnal megszűnik
a gyári garancia és a hitelesítés érvényessége.
A mellékelt kábeleket nem szabad se méretre vágni, se
meghosszabbítani vagy más módon módosítani.
Tartsa be az átfolyásérzékelők alkalmazására
vonatkozó előírásokat!
A telepítést
villanyszerelő szakcég végezheti. A személyzetnek az
elektromos készülékek telepítésére és kezelésére, valamint a
kisfeszültségi irányelv alkalmazására vonatkozó képesítéssel
kell rendelkeznie.
Be kell tartani a vonatkozó ESD- (elektrosztatikus
kisülésekre vonatkozó) előírásokat.
Az ezek figyelmen kívül hagyásából eredő (külö-
nösen az elektronikán keletkező) károkért nem vállalunk
felelősséget.
Ez a termék
tartó tartozéknak
berendezésekről szóló irányelv (2014/68/EU)
értelmében, és nyomástartó tartozékként csak arra alkalmas
hőmérséklet-érzékelőkkel használható.
Ez a termék a nyomástartó berendezésekről szóló irányelv
(2014/68/EU) értelmében biztonsági berendezésként való
használatra szolgál.
A következő adatok a mindenkori készülék
adattáblájáról olvashatók le:
• csővezeték DN névleges átmérője
• létrehozott PT próbanyomás barban és a dátum
• rendeltetés szerinti alkalmazás
• >110 °C folyadékcsoport (2014/68/EU)
Közeg
Víz, a német AGFW FW510 jelű tájékoztatója
szerint (ennek be nem tartása csökkentheti a mérő
élettartamát).
Hőmérséklet-tartomány
A hőmérséklet-tartomány a változattól és a
névleges mérettől függ (lásd az adattáblát).
kizárólag telepítési és/vagy
(ha alkalmazandó) nyomás-
minősül a nyomástartó
Csővezeték szigetelése
A csővezeték szigetelése esetén mindig szabadon
kell hagyni a házat az elektronikával együtt (lásd a
3. ábrát).
Ellenkező esetben felforrósodik és károsodik az elektronika.
A változatok további részleteihez lásd az adatlapot, valamint
az érvényes EN 1434 szabványt. Ezeket feltétlenül be kell
tartani.
Az adatlap itt található: https://sensus.com/emea/products/
polluflow-flow-sensor/
2. Beszerelés
Forró felület
Égésveszély
Az Ön által megvásárolt készülék elektronikus
alkatrészeket tartalmaz, amelyek működését
zavarhatják az elektromos és mágneses mezők.
Ezért sem magát a készüléket, sem a be- és kimenő
kábeleket nem szabad erős elektromos fogyasztók vagy
azok bemenő vezetékeinek közvetlen közelében telepíteni
(kapcsolók, elektromotorok, fénycsövek stb.)
A pontos távolság ezeknek a fogyasztóknak a feszültségétől
és áramerősségétől függ.
Kétség esetén egyeztessen egy megfelelő szakemberrel.
• Az átfolyásérzékelő a rendszernek vagy a meleg, vagy
a hideg ágba szerelhető be. Ügyeljen arra, hogy az
átfolyásérzékelőt a közeghőmérsékletnek megfelelő
beépítési helyzetben szerelje be (lásd a "6. Hőmérsék-
leti terhelések"című fejezetet a 30. oldalon és az 1.
ábrát).
• Az átfolyásérzékelőt új építse be, hogy az áramlás iránya
megegyezzen az érzékelőn látható nyíl irányával.
• Az átfolyásérzékelő előtt és után nem szükséges
csillapító szakaszokat kialakítani. Hőmérséklet-keverés
nélküli rendszereknél ajánlatos az átfolyásérzékelő
előtt egy egyenes, 3 – 10 DN hosszúságú szakaszról
gondoskodni az áramlás csillapítása érdekében
A beszerelés mind vízszintes, mind függőleges
helyzetben elvégezhető, de sohasem úgy, hogy
légbuborékok gyűlhessenek fel a mérőben (lásd
a 2. ábrát).
Az átfolyásérzékelőnek mindig folyadékkal töltve kell lennie.
Óvja a mérőt a fagytól.
• Javasoljuk, hogy az átfolyásérzékelőt (kb. 45 °-ban)
megdöntve építse be.
28
