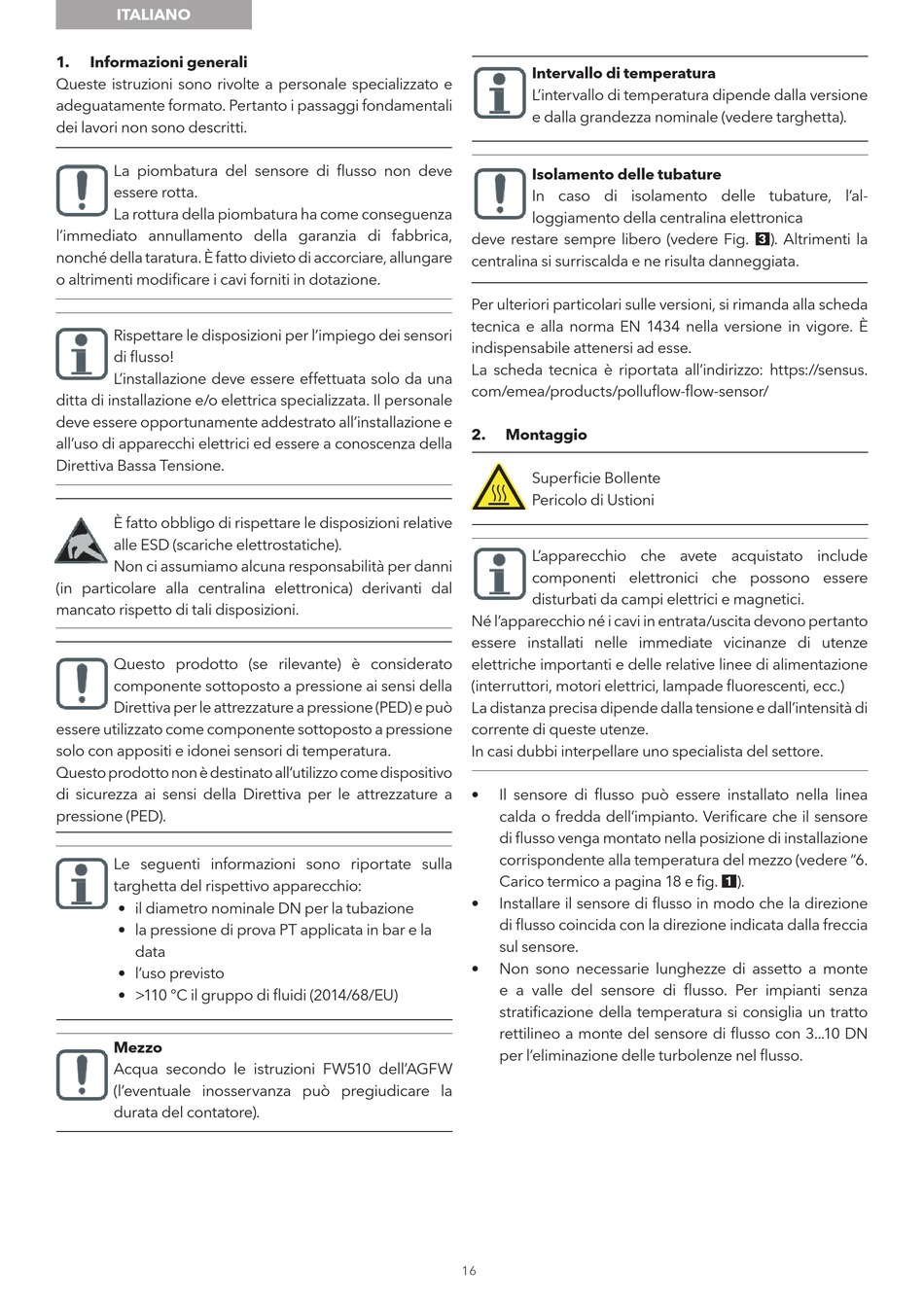

ITALIANO
1. Informazioni generali
Queste istruzioni sono rivolte a personale specializzato e
adeguatamente formato. Pertanto i passaggi fondamentali
dei lavori non sono descritti.
La piombatura del sensore di flusso non deve
essere rotta.
La rottura della piombatura ha come conseguenza
l'immediato annullamento della garanzia di fabbrica,
nonché della taratura. È fatto divieto di accorciare, allungare
o altrimenti modificare i cavi forniti in dotazione.
Rispettare le disposizioni per l'impiego dei sensori
di flusso!
L'installazione deve essere effettuata solo da una
ditta di installazione e/o elettrica specializzata. Il personale
deve essere opportunamente addestrato all'installazione e
all'uso di apparecchi elettrici ed essere a conoscenza della
Direttiva Bassa Tensione.
È fatto obbligo di rispettare le disposizioni relative
alle ESD (scariche elettrostatiche).
Non ci assumiamo alcuna responsabilità per danni
(in particolare alla centralina elettronica) derivanti dal
mancato rispetto di tali disposizioni.
Questo prodotto (se rilevante) è considerato
componente sottoposto a pressione ai sensi della
Direttiva per le attrezzature a pressione (PED) e può
essere utilizzato come componente sottoposto a pressione
solo con appositi e idonei sensori di temperatura.
Questo prodotto non è destinato all'utilizzo come dispositivo
di sicurezza ai sensi della Direttiva per le attrezzature a
pressione (PED).
Le seguenti informazioni sono riportate sulla
targhetta del rispettivo apparecchio:
• il diametro nominale DN per la tubazione
• la pressione di prova PT applicata in bar e la
data
• l'uso previsto
• >110 °C il gruppo di fluidi (2014/68/EU)
Mezzo
Acqua secondo le istruzioni FW510 dell'AGFW
(l'eventuale inosservanza può pregiudicare la
durata del contatore).
Intervallo di temperatura
L'intervallo di temperatura dipende dalla versione
e dalla grandezza nominale (vedere targhetta).
Isolamento delle tubature
In caso di isolamento delle tubature, l'al-
loggiamento della centralina elettronica
deve restare sempre libero (vedere Fig. 3). Altrimenti la
centralina si surriscalda e ne risulta danneggiata.
Per ulteriori particolari sulle versioni, si rimanda alla scheda
tecnica e alla norma EN 1434 nella versione in vigore. È
indispensabile attenersi ad esse.
La scheda tecnica è riportata all'indirizzo: https://sensus.
com/emea/products/polluflow-flow-sensor/
2. Montaggio
Superficie Bollente
Pericolo di Ustioni
L'apparecchio che avete acquistato include
componenti elettronici che possono essere
disturbati da campi elettrici e magnetici.
Né l'apparecchio né i cavi in entrata/uscita devono pertanto
essere installati nelle immediate vicinanze di utenze
elettriche importanti e delle relative linee di alimentazione
(interruttori, motori elettrici, lampade fluorescenti, ecc.)
La distanza precisa dipende dalla tensione e dall'intensità di
corrente di queste utenze.
In casi dubbi interpellare uno specialista del settore.
• Il sensore di flusso può essere installato nella linea
calda o fredda dell'impianto. Verificare che il sensore
di flusso venga montato nella posizione di installazione
corrispondente alla temperatura del mezzo (vedere "6.
Carico termico a pagina 18 e fig. 1).
• Installare il sensore di flusso in modo che la direzione
di flusso coincida con la direzione indicata dalla freccia
sul sensore.
• Non sono necessarie lunghezze di assetto a monte
e a valle del sensore di flusso. Per impianti senza
stratificazione della temperatura si consiglia un tratto
rettilineo a monte del sensore di flusso con 3...10 DN
per l'eliminazione delle turbolenze nel flusso.
