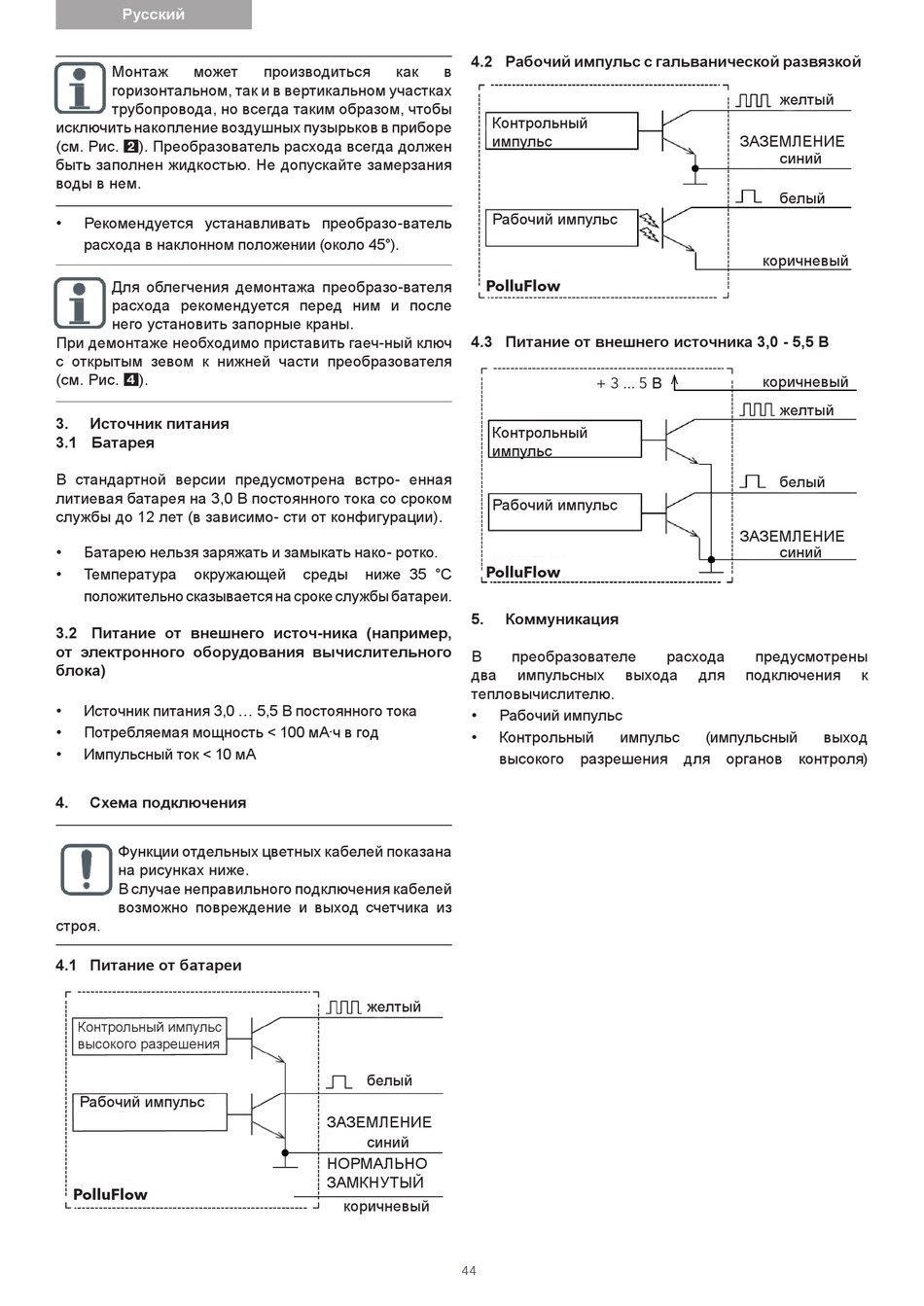

Xylem sensus PolluFlow Einbauanleitung Seite 44

Pусский
Монтаж может
горизонтальном, так и в вертикальном участках
трубопровода, но всегда таким образом, чтобы
исключить накопление воздушных пузырьков в приборе
(см. Рис. 2). Преобразователь расхода всегда должен
быть заполнен жидкостью. Не допускайте замерзания
воды в нем.
• Рекомендуется устанавливать преобразо-ватель
расхода в наклонном положении (около 45°).
Для облегчения демонтажа преобразо-вателя
расхода рекомендуется перед ним и после
него установить запорные краны.
При демонтаже необходимо приставить гаеч-ный ключ
с открытым зевом к нижней части преобразователя
(см. Рис. 4).
3. Источник питания
3.1 Батарея
В стандартной версии предусмотрена встро- енная
литиевая батарея на 3,0 В постоянного тока со сроком
службы до 12 лет (в зависимо- сти от конфигурации).
• Батарею нельзя заряжать и замыкать нако- ротко.
• Температура окружающей
положительно сказывается на сроке службы батареи.
3.2 Питание от внешнего источ-ника (например,
от электронного оборудования вычислительного
блока)
• Источник питания 3,0 ... 5,5 В постоянного тока
• Потребляемая мощность < 100 мА·ч в год
• Импульсный ток < 10 мА
4. Схема подключения
Функции отдельных цветных кабелей показана
на рисунках ниже.
В случае неправильного подключения кабелей
возможно повреждение и выход счетчика из
строя.
4.1 Питание от батареи
Контрольный импульс
высокого разрешения
Рабочий импульс
PolluFlow
производиться как
среды ниже 35 °C
желтый
белый
ЗАЗЕМЛЕНИЕ
синий
НОРМАЛЬНО
ЗАМКНУТЫЙ
коричневый
4.2 Рабочий импульс с гальванической развязкой
в
Контрольный
импульс
Рабочий импульс
PolluFlow
4.3 Питание от внешнего источника 3,0 - 5,5 В
+ 3 ... 5 В
Контрольный
импульс
Рабочий импульс
PolluFlow
5. Коммуникация
В преобразователе
два импульсных
тепловычислителю.
• Рабочий импульс
• Контрольный
высокого разрешения для органов контроля)
44
желтый
ЗАЗЕМЛЕНИЕ
синий
белый
коричневый
коричневый
желтый
белый
ЗАЗЕМЛЕНИЕ
синий
расхода предусмотрены
выхода для подключения
импульс (импульсный
к
выход
