7.1 Anschlussbelegung
1

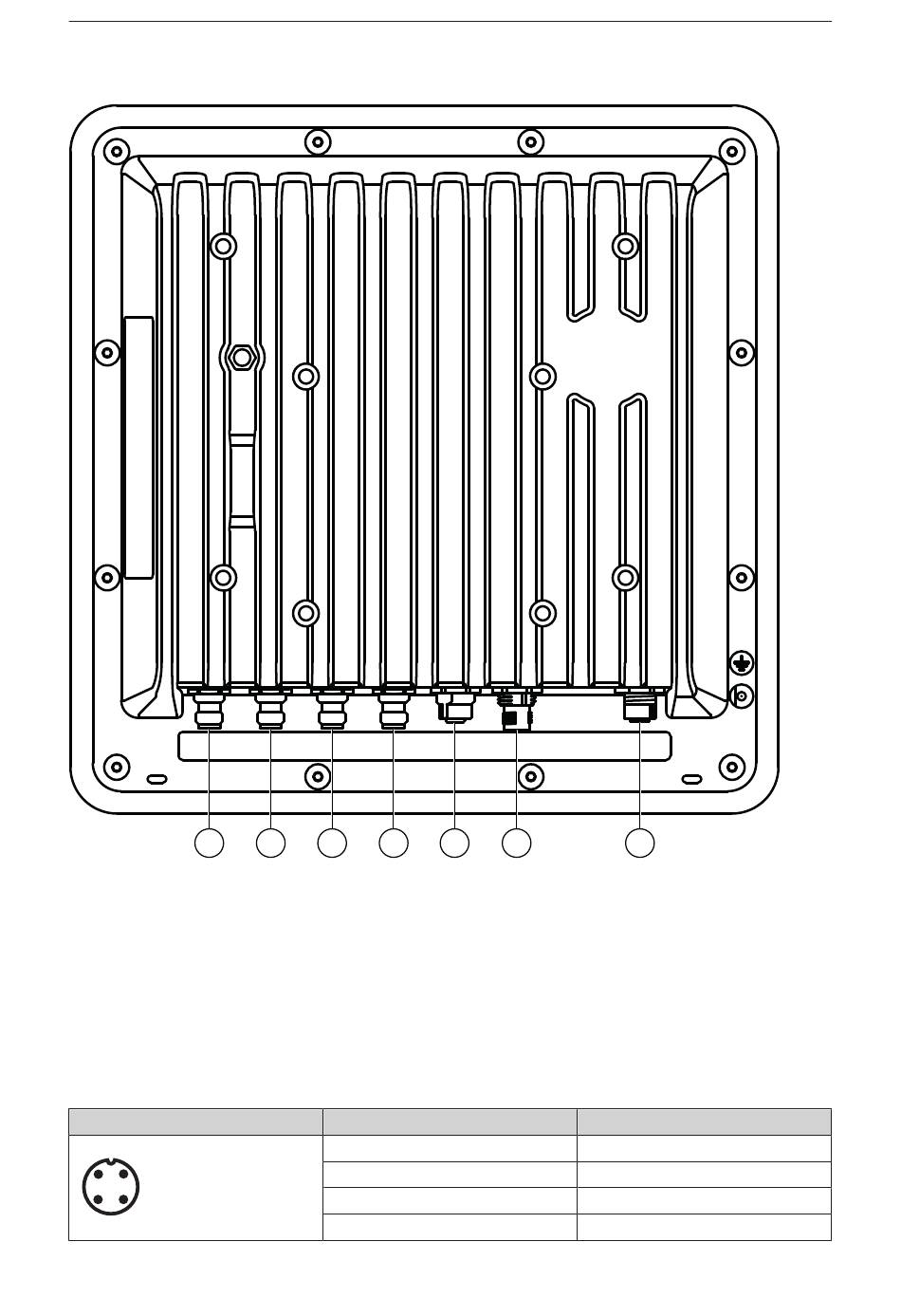

Abb. 2: Anschlussbelegung
1 Antennenanschluss 4, R-TNC 50 Ω
3 Antennenanschluss 2, R-TNC 50 Ω
5 GPIO-Anschluss, M12-Buchse, 12-polig, A-kodiert
7 LAN-Anschluss mit PoE Plus (Power over Ethernet),
M12-Buchse, 8-polig, X-kodiert
7.2 Stromversorgung
Die Stromversorgung ist als 4-poliger M12-Rundstecker in A-Kodierung ausgelegt.
Pinbelegung
2
1
3
4
12
2
3
4
Pin
1
2
3
4
5
6
2 Antennenanschluss 3, R-TNC 50 Ω
4 Antennenanschluss 1, R-TNC 50 Ω
6 Stromversorgungsanschluss, M12-Stecker, 4-polig, A-
kodiert
Belegung
+24 V DC
GND
RFID UHF-Reader
