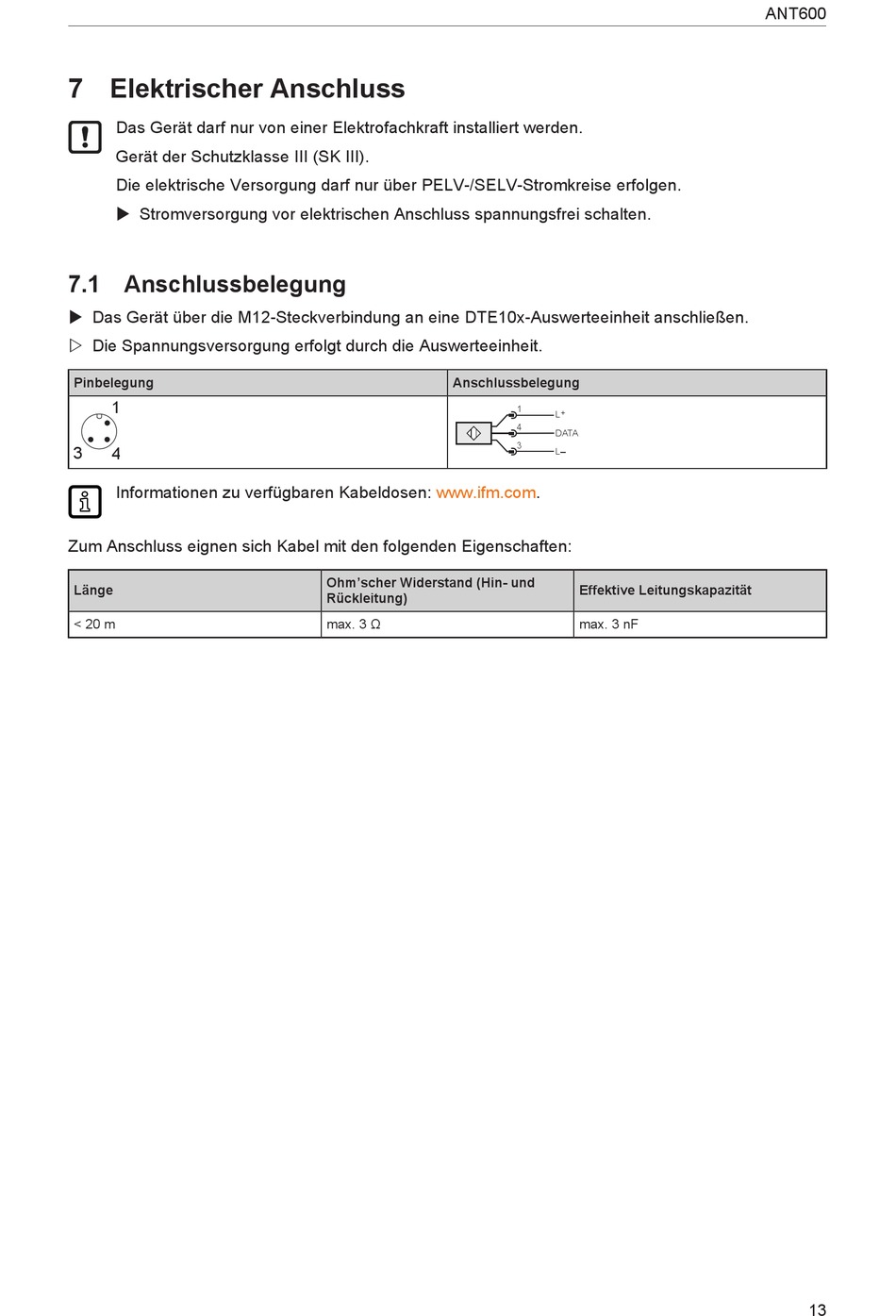

7 Elektrischer Anschluss
Das Gerät darf nur von einer Elektrofachkraft installiert werden.
Gerät der Schutzklasse III (SK III).
Die elektrische Versorgung darf nur über PELV-/SELV-Stromkreise erfolgen.
u Stromversorgung vor elektrischen Anschluss spannungsfrei schalten.
7.1 Anschlussbelegung
u Das Gerät über die M12-Steckverbindung an eine DTE10x-Auswerteeinheit anschließen.
w Die Spannungsversorgung erfolgt durch die Auswerteeinheit.
Pinbelegung
1
3 4
Informationen zu verfügbaren Kabeldosen: www.ifm.com.
Zum Anschluss eignen sich Kabel mit den folgenden Eigenschaften:
Länge
< 20 m

Anschlussbelegung

Ohm'scher Widerstand (Hin- und
Rückleitung)
max. 3 Ω
1
L +
4
DATA
3
L
Effektive Leitungskapazität
max. 3 nF
ANT600
