DTI801 DTI901 DTI911 DTI961

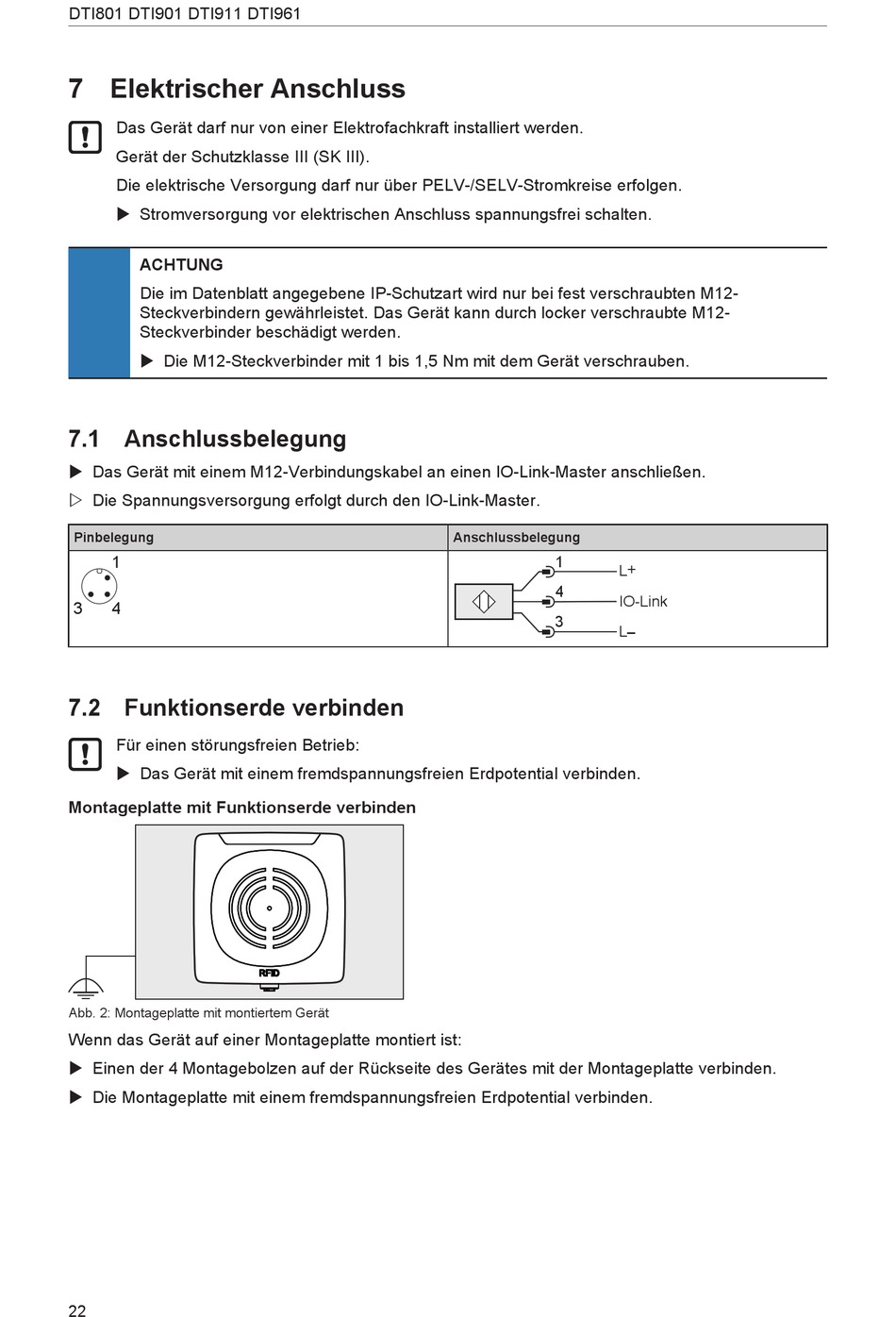

7 Elektrischer Anschluss
Das Gerät darf nur von einer Elektrofachkraft installiert werden.
Gerät der Schutzklasse III (SK III).
Die elektrische Versorgung darf nur über PELV-/SELV-Stromkreise erfolgen.
u Stromversorgung vor elektrischen Anschluss spannungsfrei schalten.
ACHTUNG
Die im Datenblatt angegebene IP-Schutzart wird nur bei fest verschraubten M12-
Steckverbindern gewährleistet. Das Gerät kann durch locker verschraubte M12-
Steckverbinder beschädigt werden.
u Die M12-Steckverbinder mit 1 bis 1,5 Nm mit dem Gerät verschrauben.
7.1 Anschlussbelegung
u Das Gerät mit einem M12-Verbindungskabel an einen IO-Link-Master anschließen.
w Die Spannungsversorgung erfolgt durch den IO-Link-Master.
Pinbelegung
1
3
4
7.2 Funktionserde verbinden
Für einen störungsfreien Betrieb:
u Das Gerät mit einem fremdspannungsfreien Erdpotential verbinden.
Montageplatte mit Funktionserde verbinden
Abb. 2: Montageplatte mit montiertem Gerät
Wenn das Gerät auf einer Montageplatte montiert ist:
u Einen der 4 Montagebolzen auf der Rückseite des Gerätes mit der Montageplatte verbinden.
u Die Montageplatte mit einem fremdspannungsfreien Erdpotential verbinden.
22
Anschlussbelegung
1
L +
4
IO-Link
3
L
