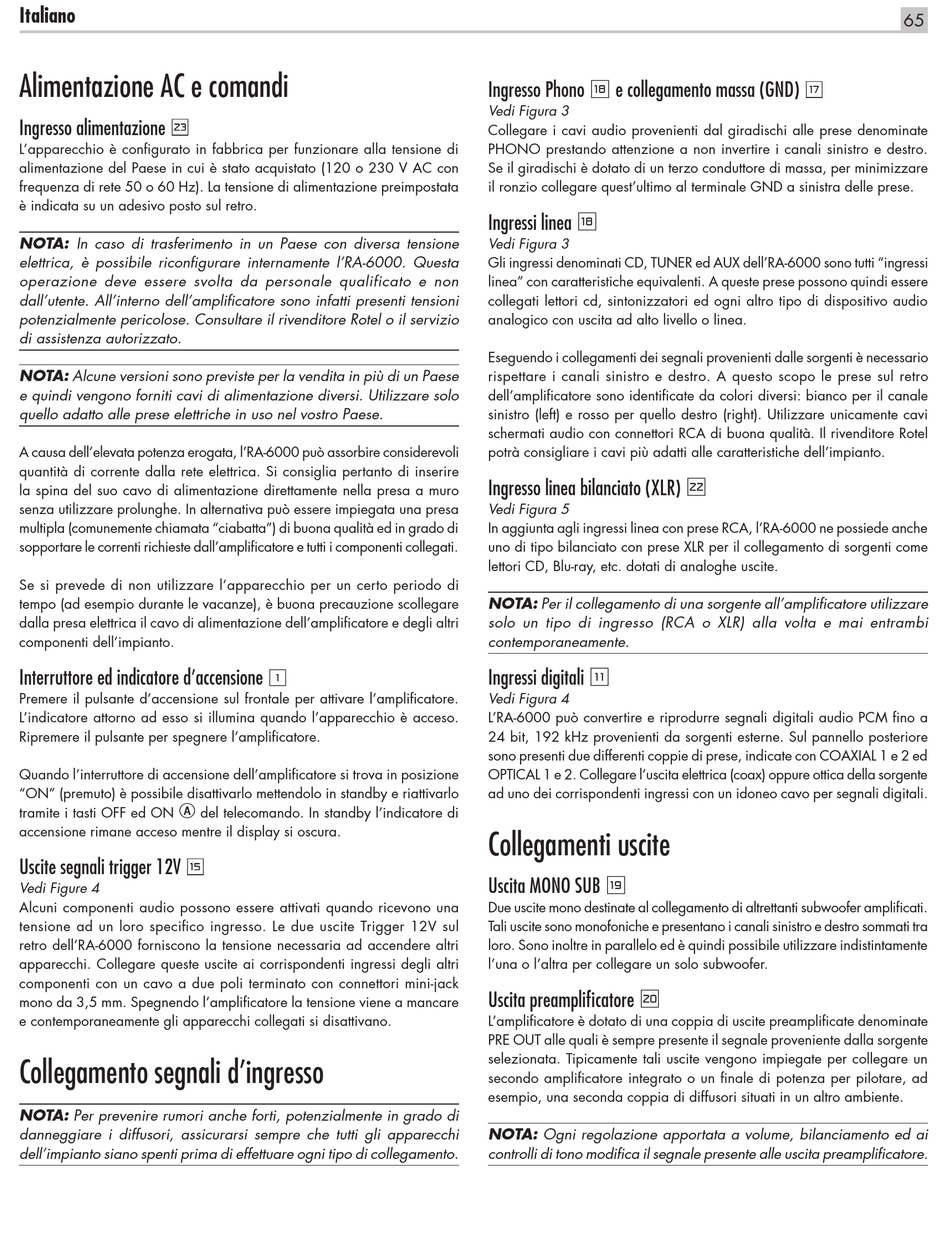

Italiano

Alimentazione AC e comandi

Ingresso alimentazione [

L'apparecchio è configurato in fabbrica per funzionare alla tensione di
alimentazione del Paese in cui è stato acquistato (120 o 230 V AC con
frequenza di rete 50 o 60 Hz). La tensione di alimentazione preimpostata
è indicata su un adesivo posto sul retro.
NOTA: In caso di trasferimento in un Paese con diversa tensione
elettrica, è possibile riconfigurare internamente l'RA‑6000. Questa
operazione deve essere svolta da personale qualificato e non
dall'utente. All'interno dell'amplificatore sono infatti presenti tensioni
potenzialmente pericolose. Consultare il rivenditore Rotel o il servizio
di assistenza autorizzato.
NOTA: Alcune versioni sono previste per la vendita in più di un Paese
e quindi vengono forniti cavi di alimentazione diversi. Utilizzare solo
quello adatto alle prese elettriche in uso nel vostro Paese.
A causa dell'elevata potenza erogata, l'RA-6000 può assorbire considerevoli
quantità di corrente dalla rete elettrica. Si consiglia pertanto di inserire
la spina del suo cavo di alimentazione direttamente nella presa a muro
senza utilizzare prolunghe. In alternativa può essere impiegata una presa
multipla (comunemente chiamata "ciabatta") di buona qualità ed in grado di
sopportare le correnti richieste dall'amplificatore e tutti i componenti collegati.
Se si prevede di non utilizzare l'apparecchio per un certo periodo di
tempo (ad esempio durante le vacanze), è buona precauzione scollegare
dalla presa elettrica il cavo di alimentazione dell'amplificatore e degli altri
componenti dell'impianto.

Interruttore ed indicatore d'accensione 1

Premere il pulsante d'accensione sul frontale per attivare l'amplificatore.
L'indicatore attorno ad esso si illumina quando l'apparecchio è acceso.
Ripremere il pulsante per spegnere l'amplificatore.
Quando l'interruttore di accensione dell'amplificatore si trova in posizione
"ON" (premuto) è possibile disattivarlo mettendolo in standby e riattivarlo
A
tramite i tasti OFF ed ON
accensione rimane acceso mentre il display si oscura.
Uscite segnali trigger 12V e
Vedi Figure 4
Alcuni componenti audio possono essere attivati quando ricevono una
tensione ad un loro specifico ingresso. Le due uscite Trigger 12V sul
retro dell'RA-6000 forniscono la tensione necessaria ad accendere altri
apparecchi. Collegare queste uscite ai corrispondenti ingressi degli altri
componenti con un cavo a due poli terminato con connettori mini-jack
mono da 3,5 mm. Spegnendo l'amplificatore la tensione viene a mancare
e contemporaneamente gli apparecchi collegati si disattivano.

Collegamento segnali d'ingresso

NOTA: Per prevenire rumori anche forti, potenzialmente in grado di
danneggiare i diffusori, assicurarsi sempre che tutti gli apparecchi
dell'impianto siano spenti prima di effettuare ogni tipo di collegamento.
del telecomando. In standby l'indicatore di
Ingresso Phono e collegamento massa (GND) t
y
Vedi Figura 3
Collegare i cavi audio provenienti dal giradischi alle prese denominate
PHONO prestando attenzione a non invertire i canali sinistro e destro.
Se il giradischi è dotato di un terzo conduttore di massa, per minimizzare
il ronzio collegare quest'ultimo al terminale GND a sinistra delle prese.
Ingressi linea
y
Vedi Figura 3
Gli ingressi denominati CD, TUNER ed AUX dell'RA-6000 sono tutti "ingressi
linea" con caratteristiche equivalenti. A queste prese possono quindi essere
collegati lettori cd, sintonizzatori ed ogni altro tipo di dispositivo audio
analogico con uscita ad alto livello o linea.
Eseguendo i collegamenti dei segnali provenienti dalle sorgenti è necessario
rispettare i canali sinistro e destro. A questo scopo le prese sul retro
dell'amplificatore sono identificate da colori diversi: bianco per il canale
sinistro (left) e rosso per quello destro (right). Utilizzare unicamente cavi
schermati audio con connettori RCA di buona qualità. Il rivenditore Rotel
potrà consigliare i cavi più adatti alle caratteristiche dell'impianto.
Ingresso linea bilanciato (XLR)
Vedi Figura 5
In aggiunta agli ingressi linea con prese RCA, l'RA-6000 ne possiede anche
uno di tipo bilanciato con prese XLR per il collegamento di sorgenti come
lettori CD, Blu-ray, etc. dotati di analoghe uscite.
NOTA: Per il collegamento di una sorgente all'amplificatore utilizzare
solo un tipo di ingresso (RCA o XLR) alla volta e mai entrambi
contemporaneamente.

Ingressi digitali

-
Vedi Figura 4
L'RA-6000 può convertire e riprodurre segnali digitali audio PCM fino a
24 bit, 192 kHz provenienti da sorgenti esterne. Sul pannello posteriore
sono presenti due differenti coppie di prese, indicate con COAXIAL 1 e 2 ed
OPTICAL 1 e 2. Collegare l'uscita elettrica (coax) oppure ottica della sorgente
ad uno dei corrispondenti ingressi con un idoneo cavo per segnali digitali.

Collegamenti uscite

Uscita MONO SUB
u
Due uscite mono destinate al collegamento di altrettanti subwoofer amplificati.
Tali uscite sono monofoniche e presentano i canali sinistro e destro sommati tra
loro. Sono inoltre in parallelo ed è quindi possibile utilizzare indistintamente
l'una o l'altra per collegare un solo subwoofer.
Uscita preamplificatore
i
L'amplificatore è dotato di una coppia di uscite preamplificate denominate
PRE OUT alle quali è sempre presente il segnale proveniente dalla sorgente
selezionata. Tipicamente tali uscite vengono impiegate per collegare un
secondo amplificatore integrato o un finale di potenza per pilotare, ad
esempio, una seconda coppia di diffusori situati in un altro ambiente.
NOTA: Ogni regolazione apportata a volume, bilanciamento ed ai
controlli di tono modifica il segnale presente alle uscita preamplificatore.
p
