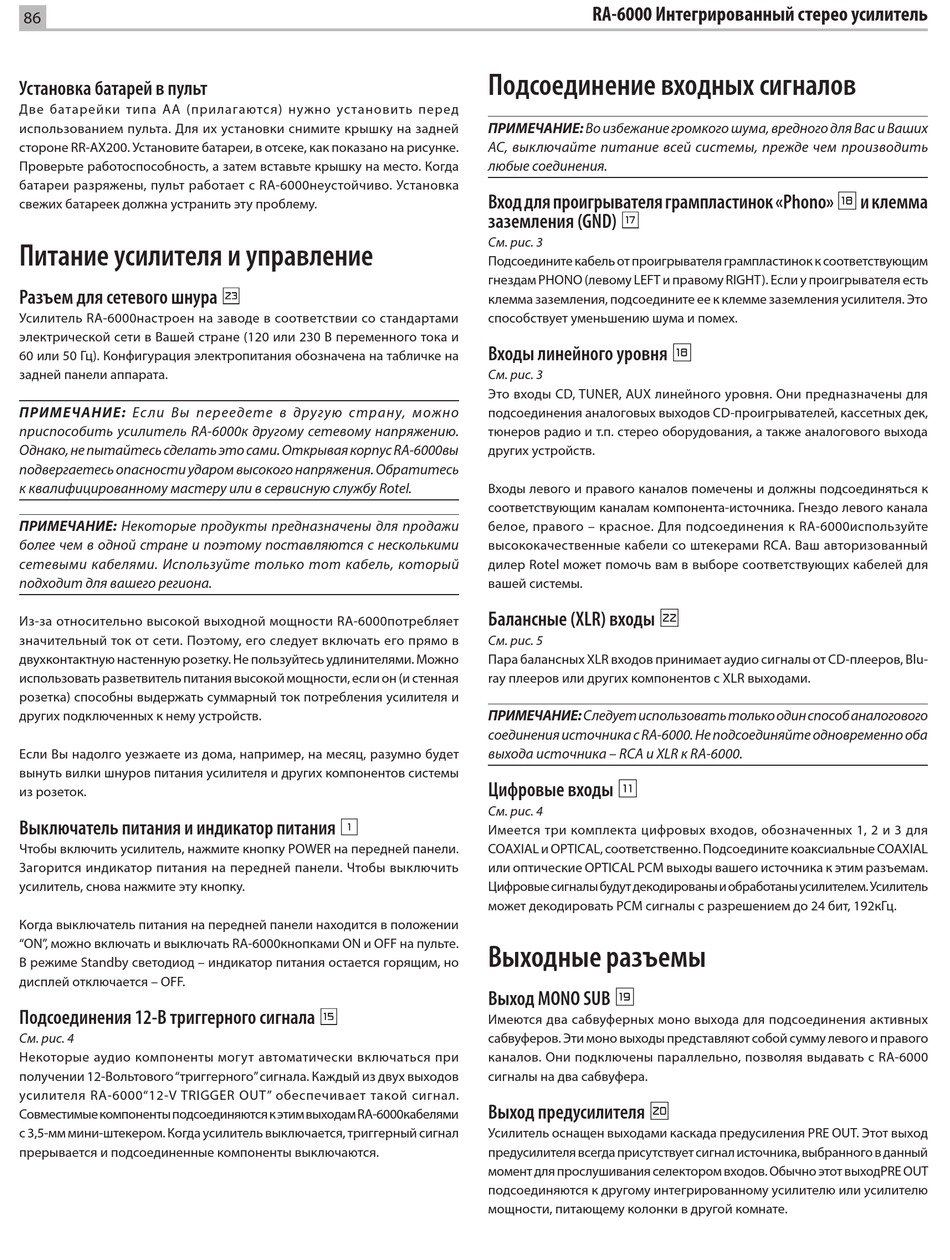

86
Установка батарей в пульт
Две батарейки типа AA (прилагаются) нужно установить перед
использованием пульта. Для их установки снимите крышку на задней
стороне RR-AX200. Установите батареи, в отсеке, как показано на рисунке.
Проверьте работоспособность, а затем вставьте крышку на место. Когда
батареи разряжены, пульт работает с RA-6000неустойчиво. Установка
свежих батареек должна устранить эту проблему.
Питание усилителя и управление
Разъем для сетевого шнура [
Усилитель RA-6000настроен на заводе в соответствии со стандартами
электрической сети в Вашей стране (120 или 230 В переменного тока и
60 или 50 Гц). Конфигурация электропитания обозначена на табличке на
задней панели аппарата.
ПРИМЕЧАНИЕ: Ес ли Вы переедете в другую страну, можно
приспособить усилитель RA-6000к другому сетевому напряжению.
Однако, не пытайтесь сделать это сами. Открывая корпус RA-6000вы
подвергаетесь опасности ударом высокого напряжения. Обратитесь
к квалифицированному мастеру или в сервисную службу Rotel.
ПРИМЕЧАНИЕ: Некоторые продукты предназначены для продажи
более чем в одной стране и поэтому поставляются с несколькими
сетевыми кабелями. Используйте только тот кабель, который
подходит для вашего региона.
Из-за относительно высокой выходной мощности RA-6000потребляет
значительный ток от сети. Поэтому, его следует включать его прямо в
двухконтактную настенную розетку. Не пользуйтесь удлинителями. Можно
использовать разветвитель питания высокой мощности, если он (и стенная
розетка) способны выдержать суммарный ток потребления усилителя и
других подключенных к нему устройств.
Если Вы надолго уезжаете из дома, например, на месяц, разумно будет
вынуть вилки шнуров питания усилителя и других компонентов системы
из розеток.
Выключатель питания и индикатор питания 1
Чтобы включить усилитель, нажмите кнопку POWER на передней панели.
Загорится индикатор питания на передней панели. Чтобы выключить
усилитель, снова нажмите эту кнопку.
Когда выключатель питания на передней панели находится в положении
"ON", можно включать и выключать RA-6000кнопками ON и OFF на пульте.
В режиме Standby светодиод – индикатор питания остается горящим, но
дисплей отключается – OFF.
Подсоединения 12-В триггерного сигнала e
См. рис. 4
Некоторые аудио компоненты могут автоматически включаться при
получении 12-Вольтового "триггерного" сигнала. Каждый из двух выходов
усилителя RA-6000"12-V TRIGGER OUT" обеспечивает такой сигнал.
Совместимые компоненты подсоединяются к этим выходам RA-6000кабелями
с 3,5-мм мини-штекером. Когда усилитель выключается, триггерный сигнал
прерывается и подсоединенные компоненты выключаются.
RA‑6000 Интегрированный стерео усилитель
Подсоединение входных сигналов
ПРИМЕЧАНИЕ: Во избежание громкого шума, вредного для Вас и Ваших
АС, выключайте питание всей системы, прежде чем производить
любые соединения.
Вход для проигрывателя грампластинок «Phono»
заземления (GND) t
См. рис. 3
Подсоедините кабель от проигрывателя грампластинок к соответствующим
гнездам PHONO (левому LEFT и правому RIGHT). Если у проигрывателя есть
клемма заземления, подсоедините ее к клемме заземления усилителя. Это
способствует уменьшению шума и помех.
Входы линейного уровня
См. рис. 3
Это входы CD, TUNER, AUX линейного уровня. Они предназначены для
подсоединения аналоговых выходов CD-проигрывателей, кассетных дек,
тюнеров радио и т.п. стерео оборудования, а также аналогового выхода
других устройств.
Входы левого и правого каналов помечены и должны подсоединяться к
соответствующим каналам компонента-источника. Гнездо левого канала
белое, правого – красное. Для подсоединения к RA-6000используйте
высококачественные кабели со штекерами RCA. Ваш авторизованный
дилер Rotel может помочь вам в выборе соответствующих кабелей для
вашей системы.
p
Балансные (XLR) входы
См. рис. 5
Пара балансных XLR входов принимает аудио сигналы от CD-плееров, Blu-
ray плееров или других компонентов с XLR выходами.
ПРИМЕЧАНИЕ: Следует использовать только один способ аналогового
соединения источника с RA-6000. Не подсоединяйте одновременно оба
выхода источника – RCA и XLR к RA-6000.
-
Цифровые входы
См. рис. 4
Имеется три комплекта цифровых входов, обозначенных 1, 2 и 3 для
COAXIAL и OPTICAL, соответственно. Подсоедините коаксиальные COAXIAL
или оптические OPTICAL PCM выходы вашего источника к этим разъемам.
Цифровые сигналы будут декодированы и обработаны усилителем. Усилитель
может декодировать PCM сигналы с разрешением до 24 бит, 192кГц.
Выходные разъемы
u
Выход MONO SUB
Имеются два сабвуферных моно выхода для подсоединения активных
сабвуферов. Эти моно выходы представляют собой сумму левого и правого
каналов. Они подключены параллельно, позволяя выдавать с RA-6000
сигналы на два сабвуфера.
i
Выход предусилителя
Усилитель оснащен выходами каскада предусиления PRE OUT. Этот выход
предусилителя всегда присутствует сигнал источника, выбранного в данный
момент для прослушивания селектором входов. Обычно этот выходPRE OUT
подсоединяются к другому интегрированному усилителю или усилителю
мощности, питающему колонки в другой комнате.
y
y
и клемма
